Montage Außengitter

  1. Abdeckung des Außengitters abnehmen.

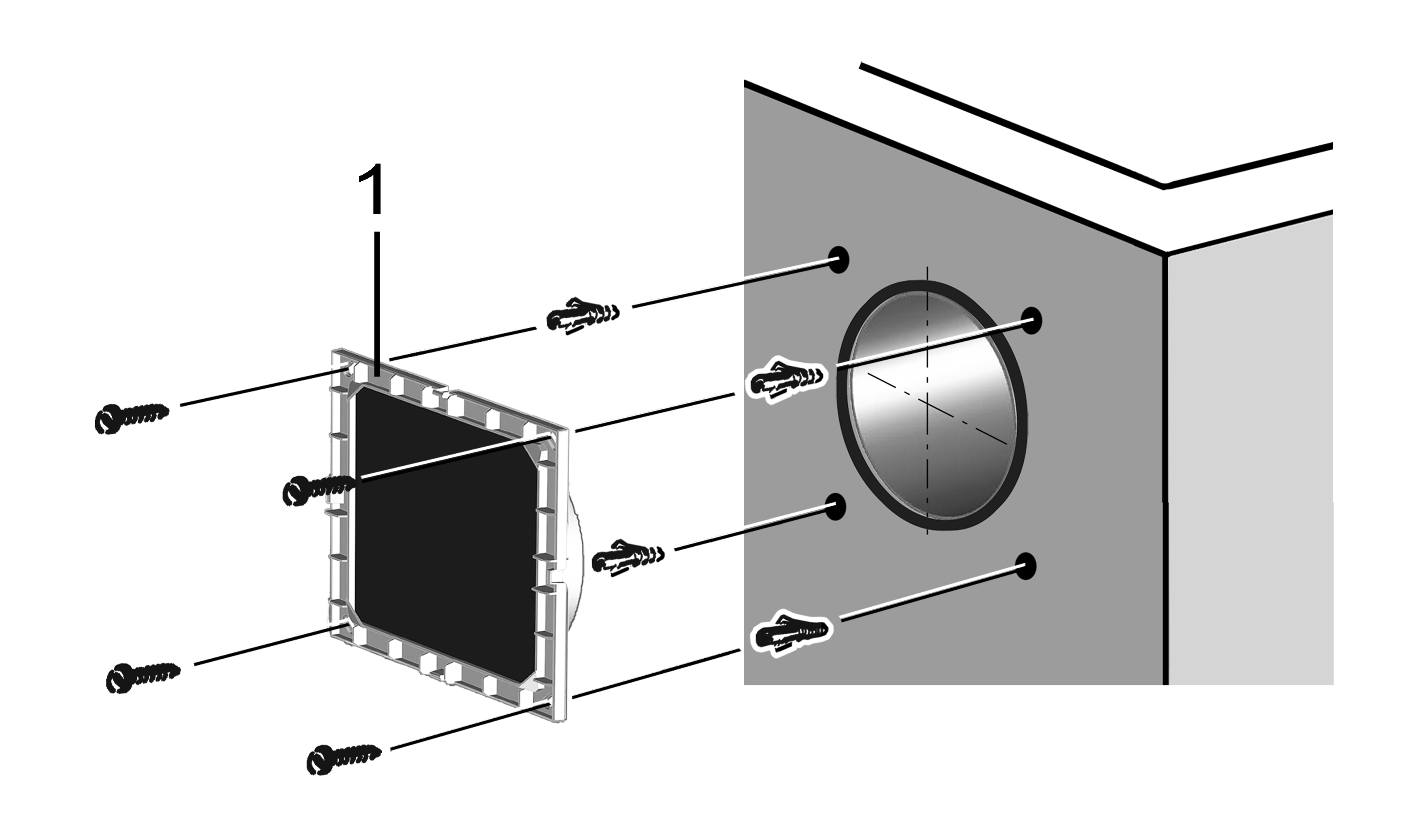

  2. 1

    Anschlussstutzen

  3. Anschlussstutzen ausrichten und mit 4 Schrauben an der Außenwand befestigen.
  4. Fliegengitter in den Anschlussstutzen einlegen.

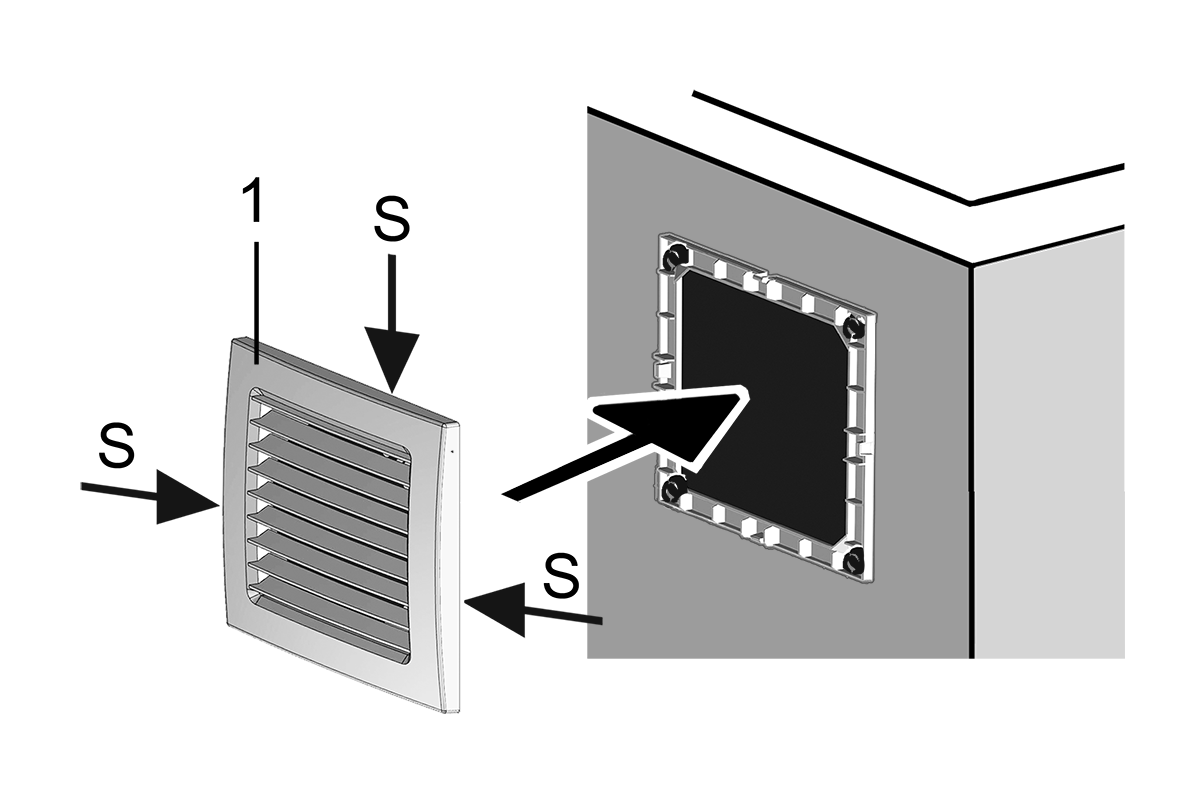

  5. 1

    Außengitterrahmen

    S

    Dichtungsmaterial

  6. Außengitterrahmen auf den Anschlussstutzen stecken, so dass dieser ringsum einrastet. Auf Einbaulage mit Maico-Schriftzug unten rechts achten.

Außengitterrahmen zur Außenwand hin dauerelastisch und witterungsbeständig abdichten (→ Pfeile „S“). Die untere Seite nicht abdichten, damit eventuell anfallendes Kondenswasser ablaufen kann.
