Remplacer les filtres à air RV 2

ATTENTION : respecter les consignes de sécurité filtres à air !

Le remplacement du filtre à air est illustré ci-dessous en prenant l'exemple de la variante de parapet RV 2. Procéder de la même manière pour les variantes d'embrasure RV 2.

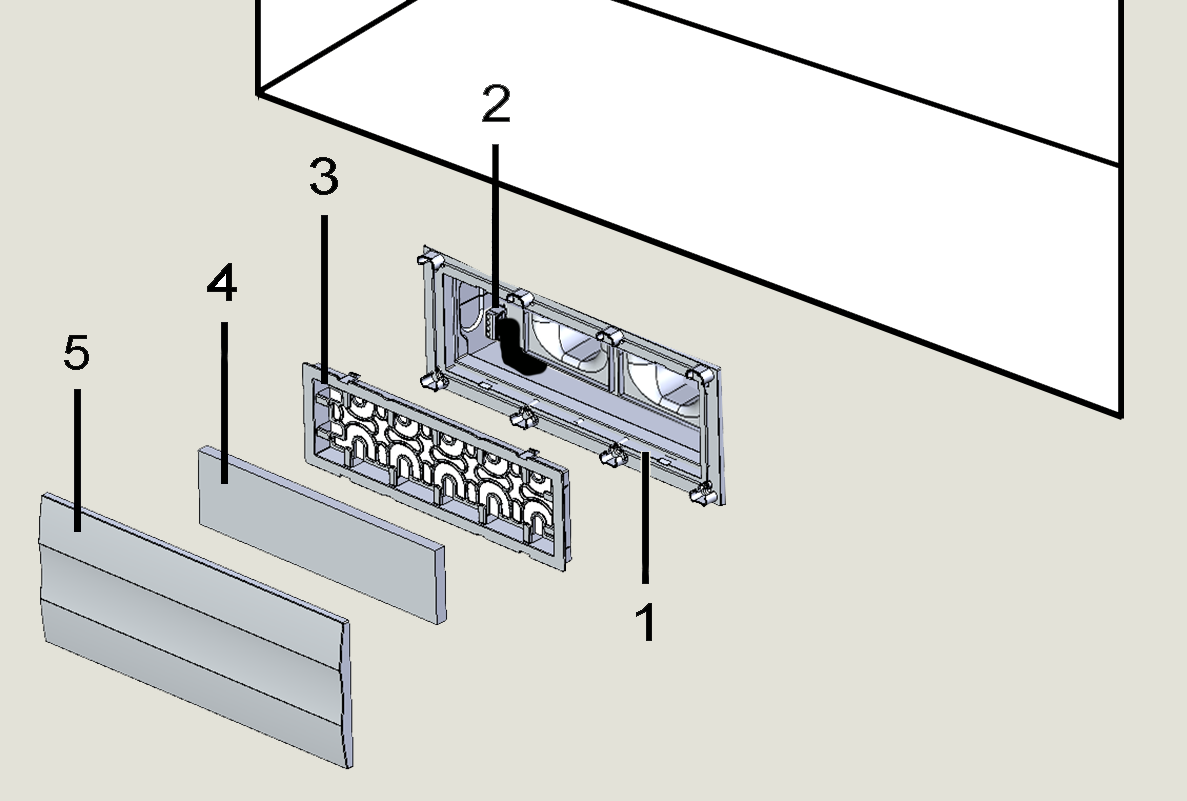

1

Manchon de montage

2

Fiches de raccordement

3

Cadre de filtre

4

Filtre à air intérieur , ISO coarse 45% (G3)

5

Capot intérieur

  1. Désactiver le fusible secteur et le sécuriser contre toute remise en service intempestive.
  2. Retirer délicatement le capot intérieur.
  3. Retirer le cadre de filtre intérieur : Comprimez les languettes de retenue en haut et en bas et retirez le cadre.
  4. Retirez le filtre à air du cadre du filtre.
  5. Retirez la fiche de raccordement.
  6. Entrer dans le manchon de montage et retirer avec précaution le module d'insertion par le collier d'arrêt. PRUDENCE : Le module d'insertion est difficile à extraire. Veiller à ce que la position soit stable. N'endommagez pas le module d'insertion, le câble de raccordement et la fiche de raccordement.

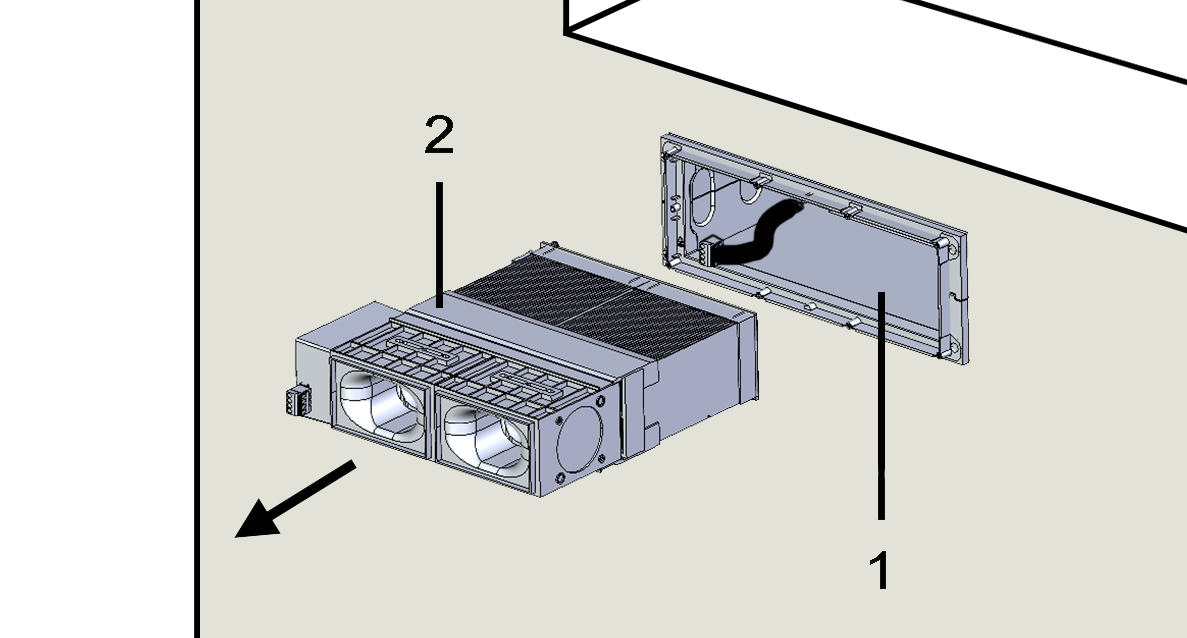

  7. 1

    Manchon de montage

    2

    Module d'insertion

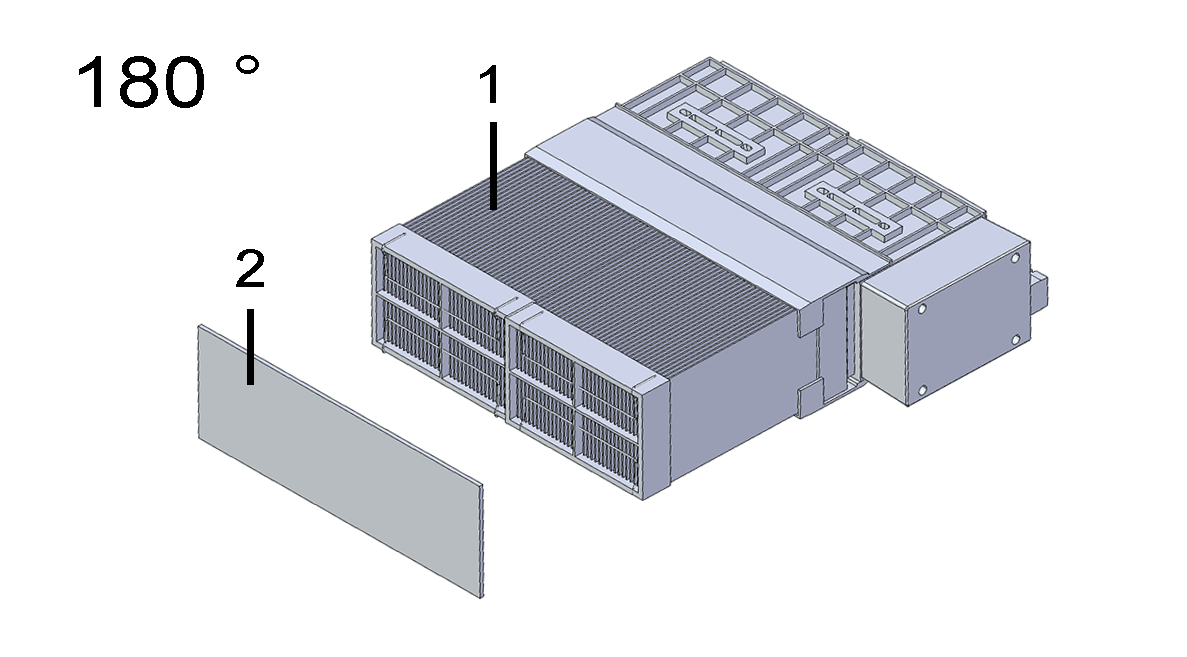

  8. Tourner le module d'insertion à 180° et retirez le filtre extérieur. Pour ce faire, desserrez les 4 étriers de maintien sur le module d'insertion et faites-les pivoter.

  9. 1

    Module d'insertion

    2

    Filtre à air extérieur , ISO coarse 30% (G2)

  10. Remplacer le filtre à air ISO coarse 30% (G2) par un filtre neuf. N'utilisez que des filtres à air d'origine.
  11. Placez le filtre à plat et fixez-le à l'aide des 4 étriers de maintien.
  12. Introduire avec précaution le module d'insertion dans le manchon de montage jusqu'à la butée. Ne pas endommager le câble de terminaison.
  13. Brancher la fiche de raccordement.
  14. Remplacer le filtre à air interne ISO coarse 45% (G3) par un nouveau et le placer dans le support de filtre. Veillez à ce que la position soit correcte et plane.
  15. Insérez le support de filtre dans le manchon de montage.
  16. Fixer le capot intérieur. Vérifier le bon positionnement.
  17. Activer le fusible secteur.
  18. Acquitter le remplacement du filtre sur la commande d'air ambiant → Remplacement des filtres à air.
