Montage der Ventilatoreinheit
→ ER/Centro Montage- und Betriebsanleitung.
→ Abb. 14 der Hauptanleitung:

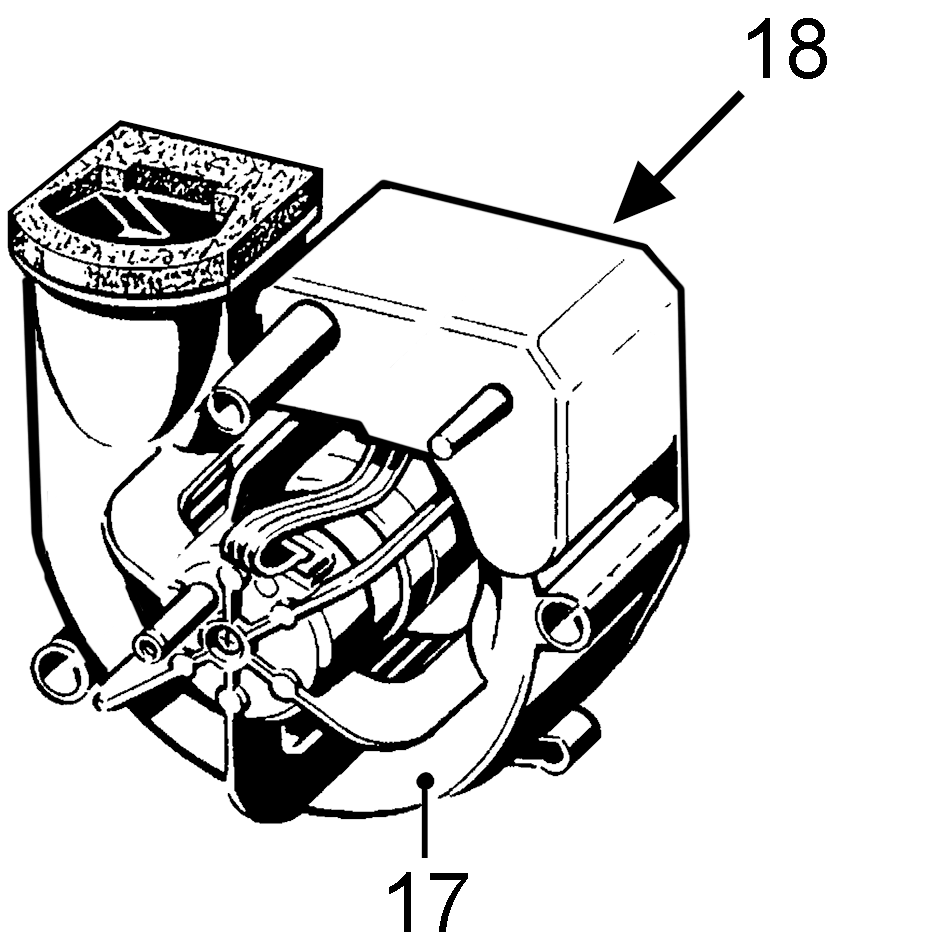

Die VZC-2/GVZC-2 Platine ist an Pos. [18] in die Ventilatoreinheit eingesetzt.
Die VZC-2/GVZC-2 Ventilatoreinheit ist mit allen ER-UP-Gehäuseeinheiten (ER-UPB, ER-UPD und ER-UP/G) kombinierbar.
EC-Platine
Für Platinen → Abb. 14 und 15 der Hauptanleitung.

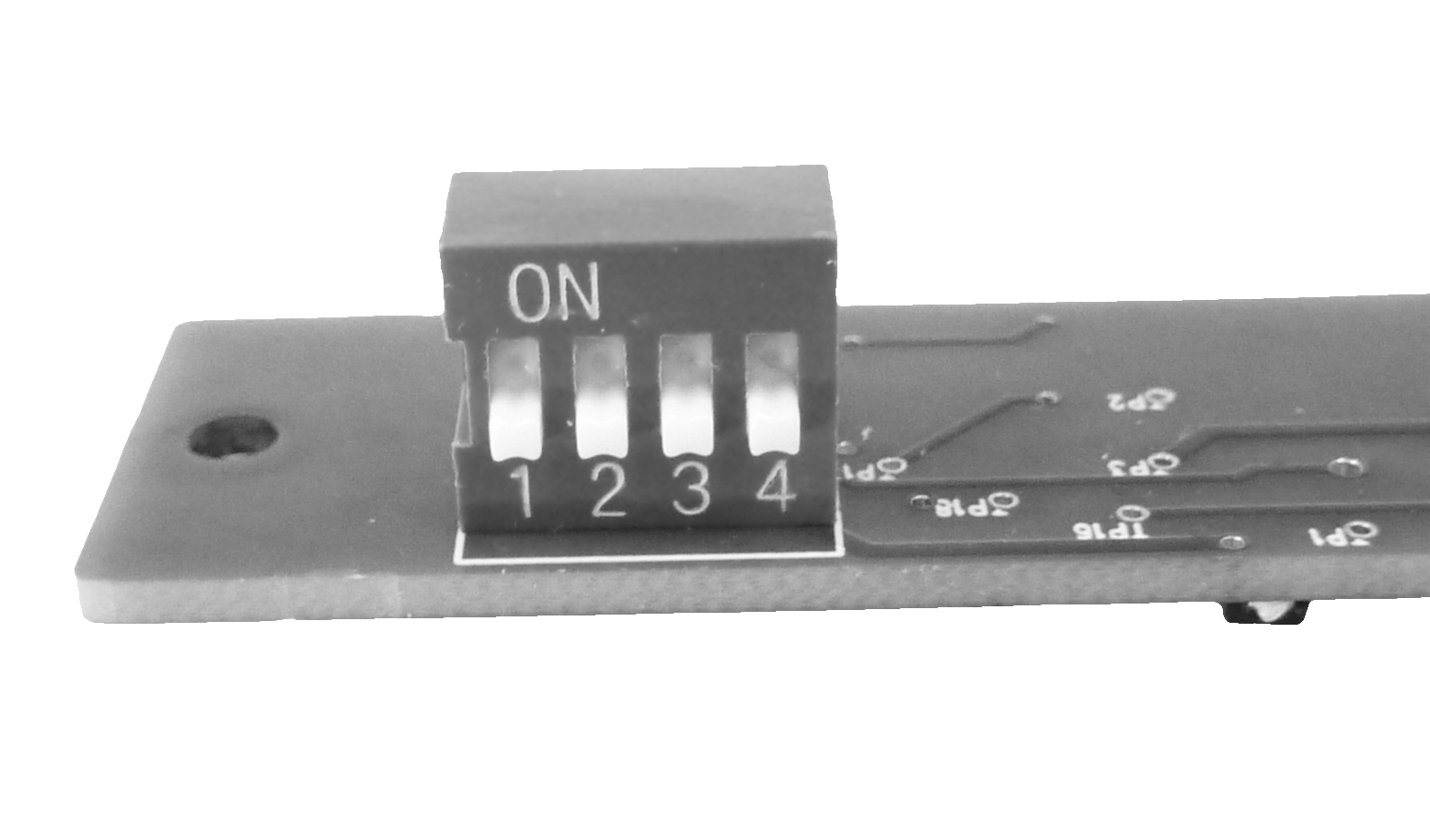

Platine [18] und DIP-Schalter [18.2]
Werkseinstellung
- Einschaltverzögerung = 50 Sekunden
- Nachlaufzeit = 15 Minuten
Pin 1 | Pin 2 | Tv [s] |
| Pin 3 | Pin 4 | Tn [min] |
|---|---|---|---|---|---|---|
OFF | OFF | 0 |
| OFF | OFF | 3 |
ON | OFF | 50 |
| ON | OFF | 6 |
OFF | ON | 100 |
| OFF | ON | 15 |
ON | ON | 150 |
| ON | ON | 24 |
