Elektrischer Anschluss

ACHTUNG Gerätebeschädigung bei Kurzschluss.

  1. Schutzleiter und nicht benötigte Adern isolieren.
  2. Elektrische Bauteile nicht berühren.

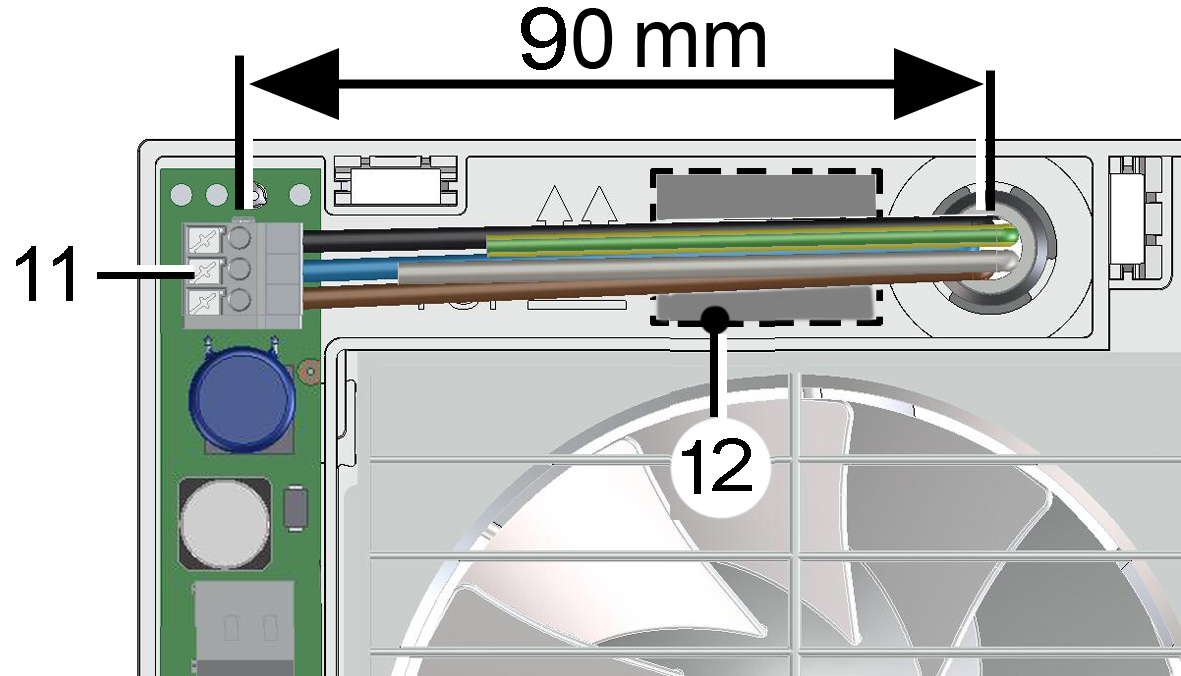

  1. Im Ventilator nur Einzeladern verlegen. Dazu Mantel der Netzleitung auf einer Länge von 90 mm entfernen. Einzelne Adern auf 9 bis 10 mm abisolieren.

  2. 11

    Federklemme

    12

    Anschlussschaltbild

  3. Netzleitung an Federklemme anschließen → Schaltbilder.
  4. Sitz der Leitungstülle kontrollieren. Diese muss gut abdichten.
