Endmontage

ACHTUNG Kurzschlussgefahr und Gerätebeschädigung. Eindringende Feuchtigkeit bei falsch eingesetzter Elektronikabdeckung.

  1. Elektronikabdeckung fest an das Gehäuse drücken, so dass diese ringsum dichtend und plan anliegt. Dabei nicht auf die Einstelltasten drücken.

10

Einstelltaste

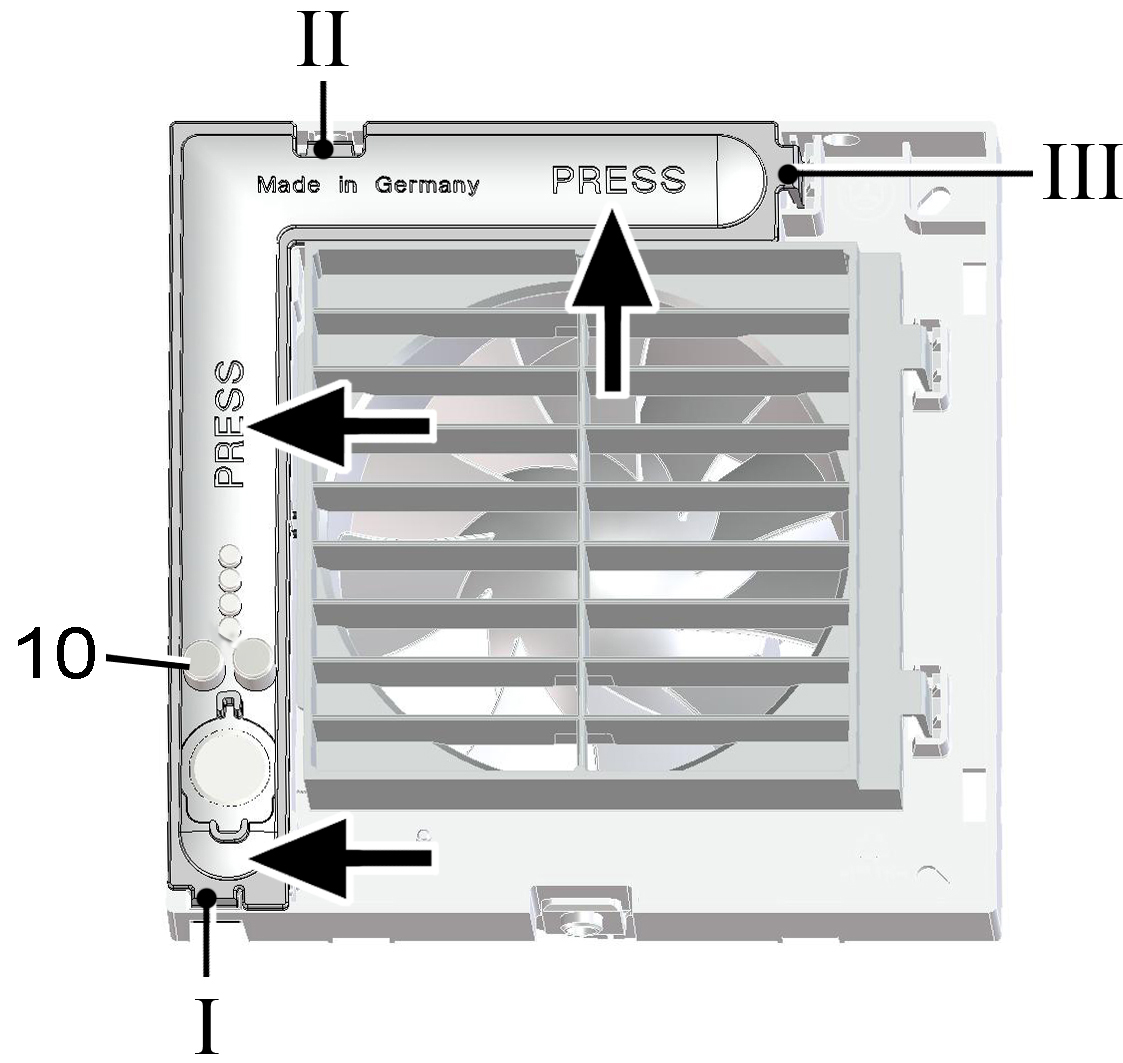

  1. Elektronikabdeckung an den Gehäuseaussparungen I, II und III auf die 3 Rastnasen stecken, bis diese einrasten. Zusätzlich die Elektronikabdeckung an beiden Positionen PRESS fest in das Gehäuse drücken.

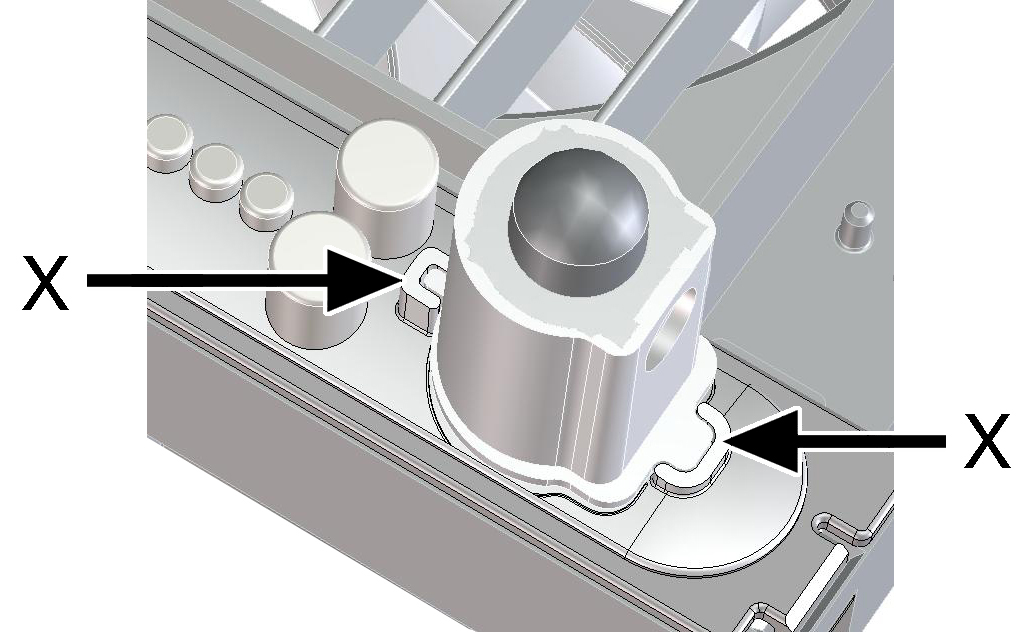

  3. Bei Geräteausführungen RCH mitgelieferten Sensor lagerichtig (→ Pfeile X) in den Anschlusssockel einstecken.

RCH: Membran an der flachen Seite der Sensorwand nicht berühren/belasten, da diese sonst beschädigt wird.

  1. Gehäuseabdeckung anbringen.
  2. Mit der linken Einstelltaste die Funkkomponenten einlernen → Tipps zum Einlernen von Funkkomponenten.

  3. 6

    Abdeckung

    7

    Designabdeckung

  4. Designabdeckung anbringen.
