Montage du boîtier

ATTENTION Endommagement de l'appareil / Dysfonctionnement en raison du frottement de l'hélice.

  1. Installer le manchon d'assemblage sans tension ni écrasement.
  2. Prévoir un support plan.
  1. Introduire le boîtier dans le perçage de cloison / la gaine murale (TOP = haut).

  2. 3

    Manchon de câble

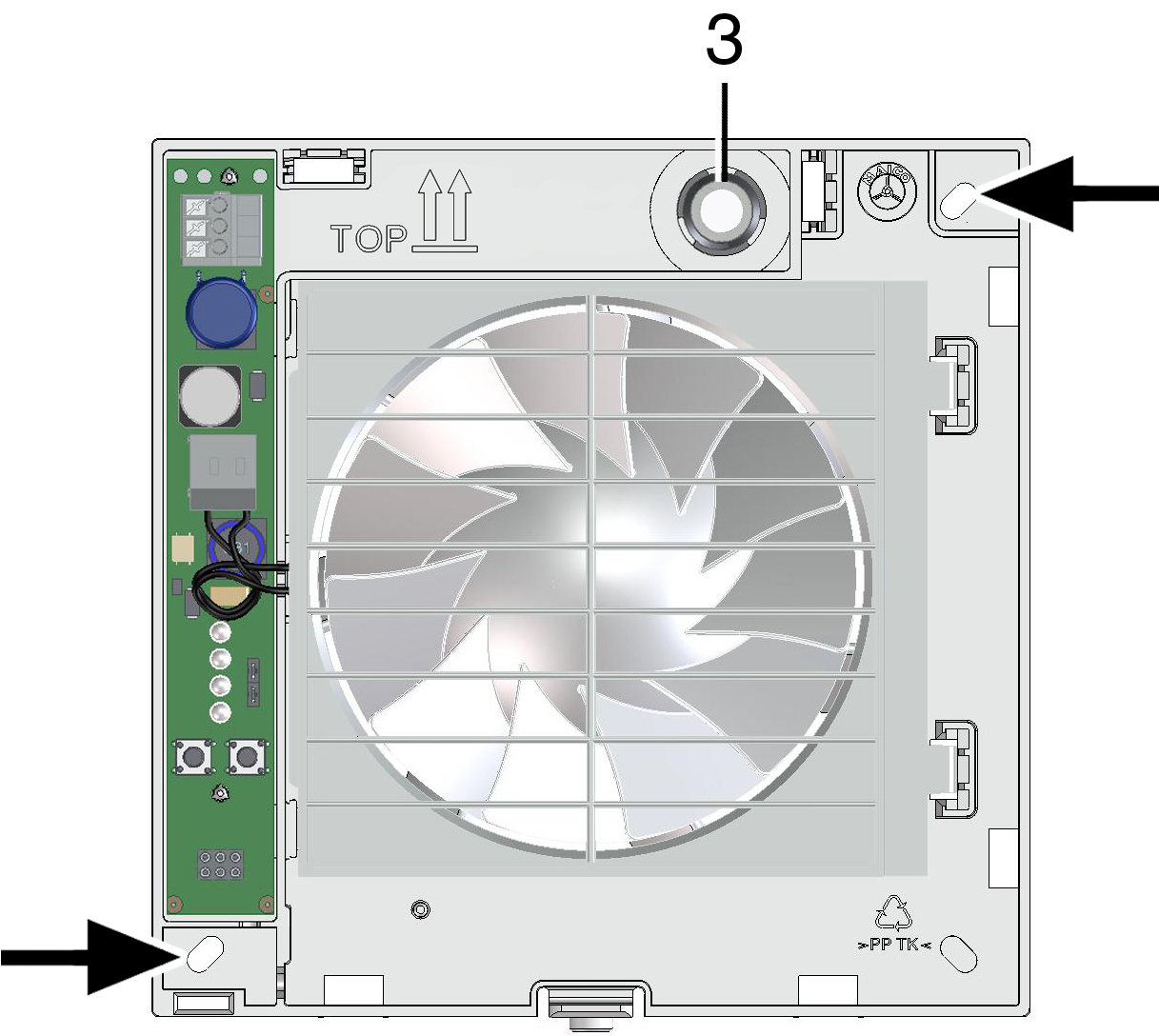

  3. Positionner le boîtier à l'horizontale et marquer les deux orifices des chevilles, voir flèches.
  4. Percer les orifices des chevilles de Ø 6 mm et y introduire les chevilles.
  5. Pousser avec précaution le manchon de câble hors du boîtier et le sortir.

  6. ATTENTION Risque de court-circuit / endommagement de l'appareil. Risque de pénétration d'eau en cas d'insertion incorrecte du câble secteur dans le boîtier du ventilateur ou en cas de montage non conforme des manchons de câbles.

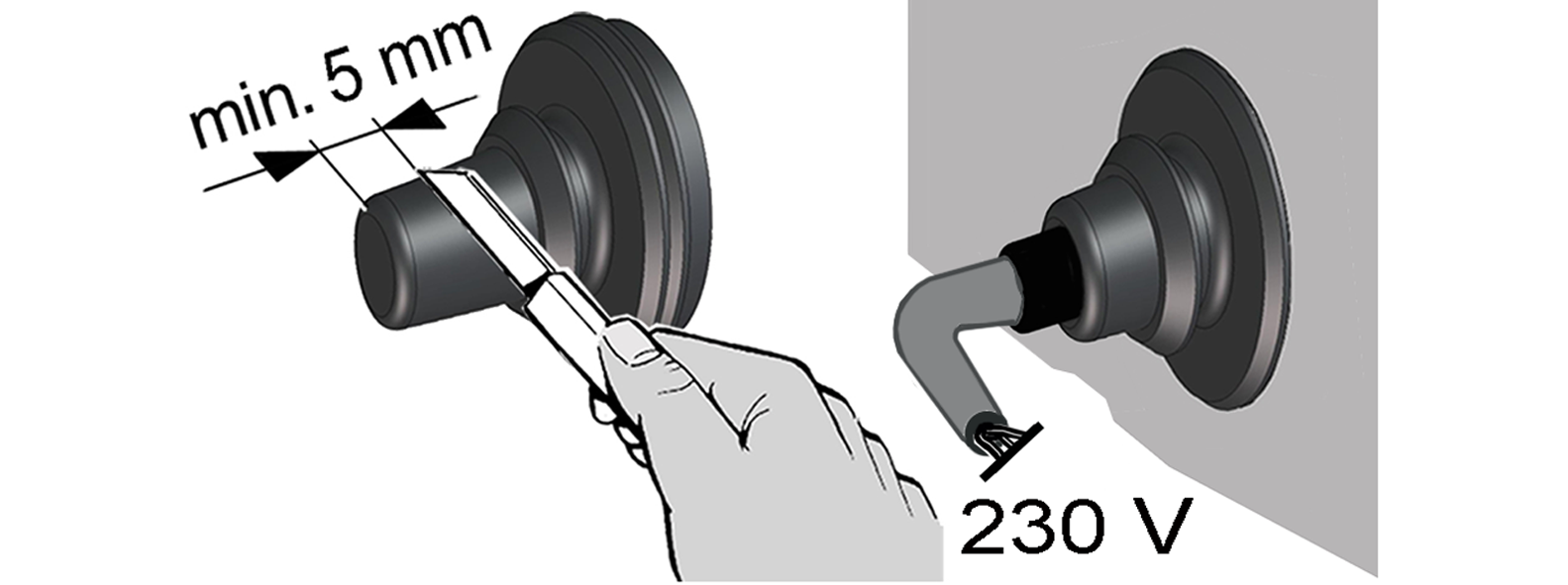

    1. Couper le capuchon du manchon de câble de manière à ce qu'il enserre étroitement le câble secteur. Ne pas raccourcir le capuchon de plus de 5 mm.
    2. Poser le(s) manchon(s) de câble(s) dans les règles de l'art, assurer, si besoin est, l'étanchéité sur site.
  8. Introduire le manchon de câble dans le boîtier.
  9. Introduire le câble secteur dans l'espace de raccordement de manière à ce que le manchon de câble enserre complètement l'enveloppe du câble sans pénétrer trop à fond dans l'espace de raccordement.
  10. Placer le boîtier dans le perçage de cloison / la gaine murale et le fixer avec deux vis. Installer le boîtier sans tension ni écrasement. Utiliser du matériel de fixation de dimension suffisante.
