Elektrischer Anschluss

GEFAHR durch Stromschlag.

Vor Arbeiten an der elektrischen Einrichtung die Netzsicherung abschalten. Beiblatt Sicherheitshinweise beachten.

GEFAHR durch Kurzschluss/Brand bei eindringender Feuchtigkeit in den Anschlussraum. Bei falschem Einbau Elektronikabdeckung nicht plan/dicht.

Kabelummantelung so kurz wie möglich und abgedichtet in den Anschlussraum führen. Zulässige Länge Einzeladern beachten.

  1. Netzsicherung ausschalten, gegen Wiedereinschalten sichern und ein Warnschild anbringen.
  2. Im Ventilator nur Einzeladern verlegen. Dazu Mantel der Netzleitung auf einer Länge von 100 mm entfernen. Einzelne Adern auf 9 bis 10 mm abisolieren.

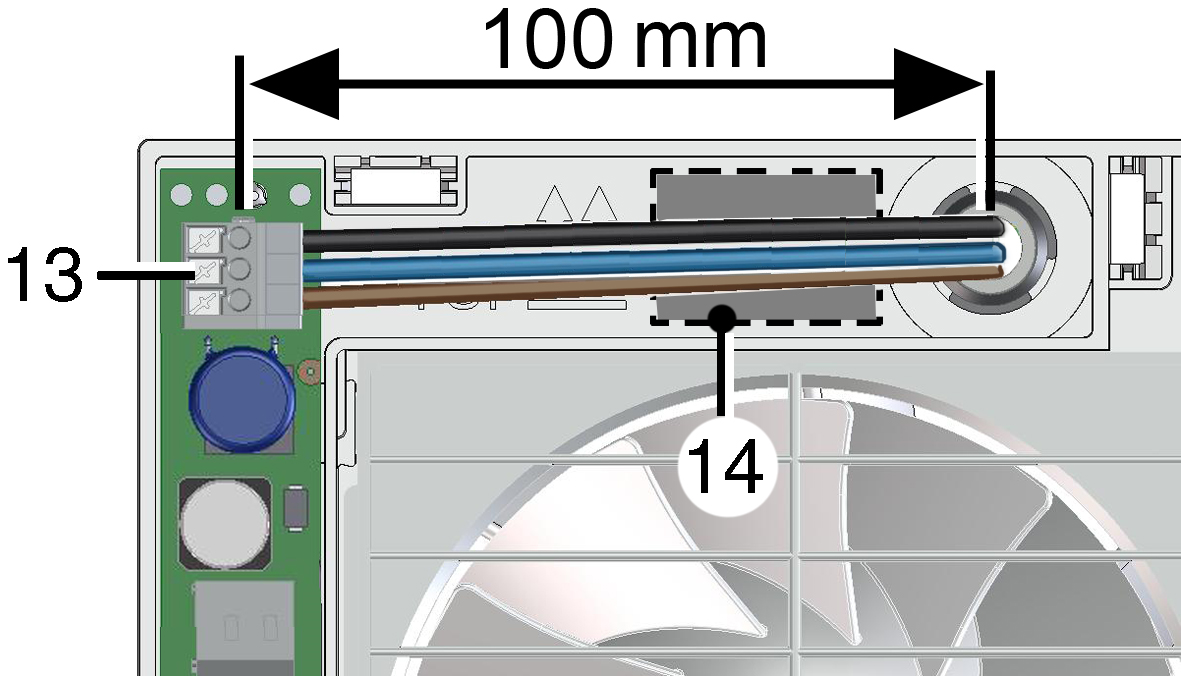

Zulässige Länge der Einzeladern

13

Federklemme

14

Anschlussschaltbild

  1. Netzleitung an Federklemme anschließen → Schaltbilder ECA 100 ipro.

ECA 100 ipro in Standardausführung sind mit Doppelschaltern zweistufig bedienbar. Ohne Doppelschalter lässt sich der Ventilator entweder in Leistungsstufe 1 oder in Leistungsstufe 2 betreiben → zugehörige Schaltungsvarianten Schaltbilder ECA 100 ipro.

  1. Sitz/Dichtigkeit der Leitungstülle kontrollieren.
  2. Ggf. einen Drehzahlsteller (STX 1,5) anschließen.

Durch die Technik der Phasenanschnittsteuerung kann es zu Brummgeräuschen kommen.
