Montage du boîtier

DANGER de courtcircuit / d'incendie, de dommages dus à l'eau / l'humidité en cas de gaine murale incorrectement installée. En cas de montage de la gaine murale horizontal ou orienté vers l'intérieur, de la condensation ou de l'humidité peuvent pénétrer en direction du ventilateur. En cas d'installation incorrecte (non étanche) de l'appareil, un court-circuit peut se produire.

Afin d'éviter cela, un montage de la gaine murale est prescrit avec une déclivité de 1° à 2° en direction du mur extérieur.

ATTENTION Endommagement de l'appareil / Dysfonctionnement en raison du frottement de l'hélice.

  1. Installer le manchon d'assemblage sans tension ni écrasement.
  2. Prévoir un support plan.

Pour le montage avec kit pour montage en fenêtre FE 100/1 ou cadre d'entretoise ECA-DR, voir Notice de montage correspondante sur www.maico-ventilatoren.com.

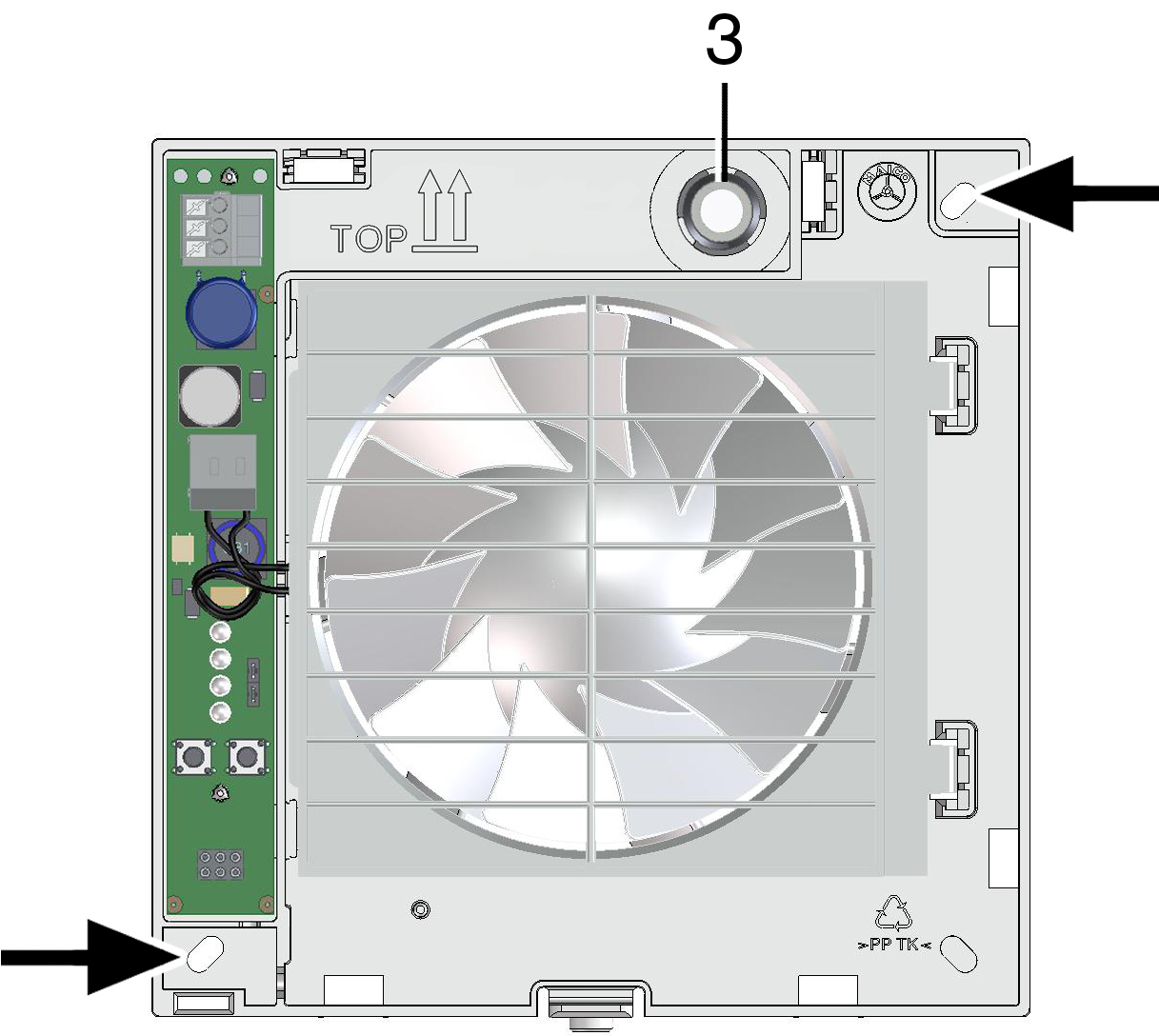

  1. Introduire le boîtier dans le perçage de cloison / la gaine murale (TOP = haut).

3

Manchon de câble



  1. Positionner le boîtier à l'horizontale et marquer les deux orifices des chevilles, voir flèches.
  2. Percer les orifices des chevilles de Ø 6 mm et y introduire les chevilles.
  3. Pousser avec précaution le manchon de câble hors du boîtier et le sortir.

DANGER en raison de court-circuit/incendie suite à pénétration d’humidité dans l’espace de branchement. En cas de pose incorrecte du câble impossibilité de monter le cache électronique à plat et de manière étanche. Respecter la longueur de câble autorisée dans l’espace de branchement. Le manchon doit être fixé fermement et de manière étanche dans le boîtier, également avec le câble secteur.

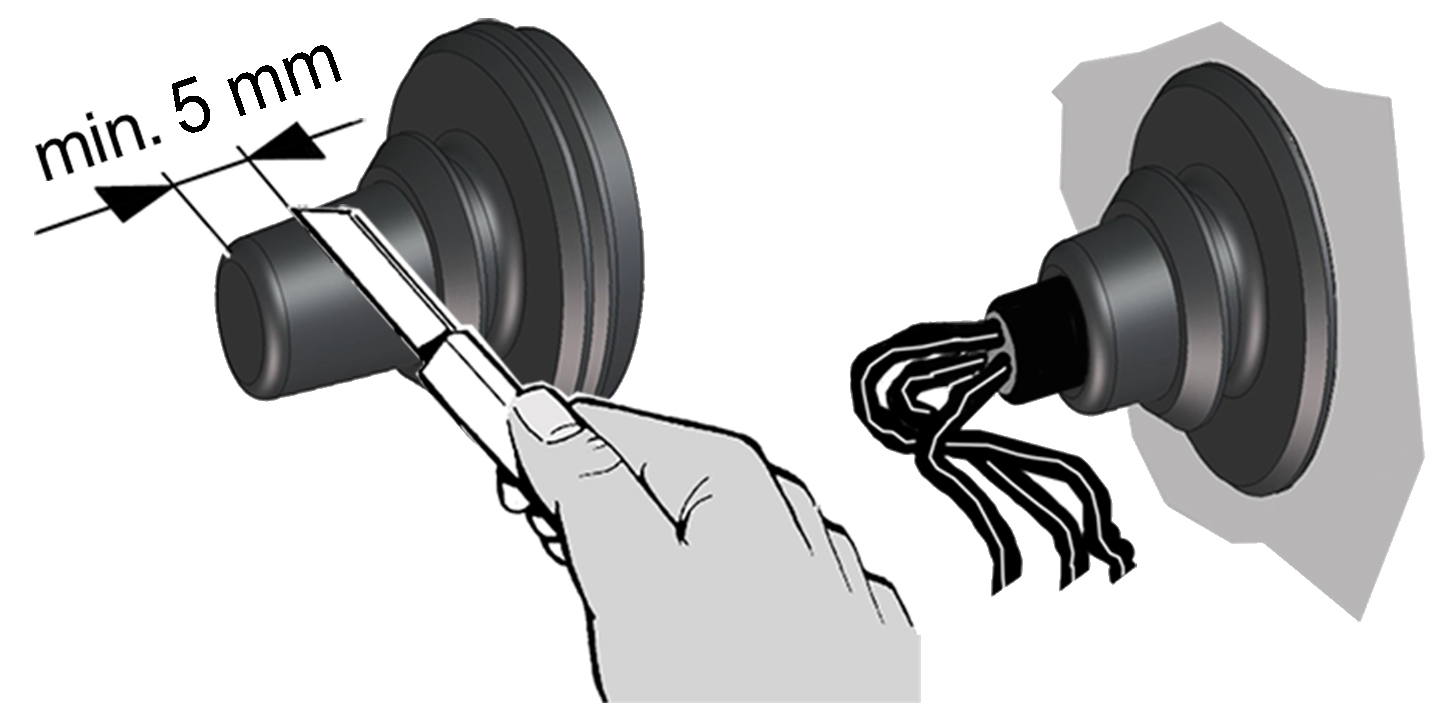

  1. Couper le capuchon du manchon de câble de manière à ce qu'il enserre étroitement le câble secteur. Couper au moins 5 mm de capuchon (ce qui permet de recourber plus facilement le câble secteur et de poser correctement le cache électronique).
  2. Poser le manchon de câble dans les règles de l'art, étanchéifier sur site, si besoin est.
  4. Introduire le manchon de câble dans le boîtier.
  5. Introduire le câble secteur dans l'espace de raccordement de manière à ce que le manchon de câble enserre complètement l'enveloppe du câble sans pénétrer trop à fond dans l'espace de raccordement.
  6. Placer le boîtier dans le perçage de cloison / la gaine murale et le fixer avec deux vis. Installer le boîtier sans tension ni écrasement. Utiliser du matériel de fixation de dimension suffisante.
