Montage final

DANGER en raison de court-circuit/incendie suite à pénétration d’humidité dans l’espace de branchement. La position de montage prescrite pour le cache électronique est plane et non pas bombée ! Elle doit épouser de manière parfaite et étanche le pourtour du boîtier.

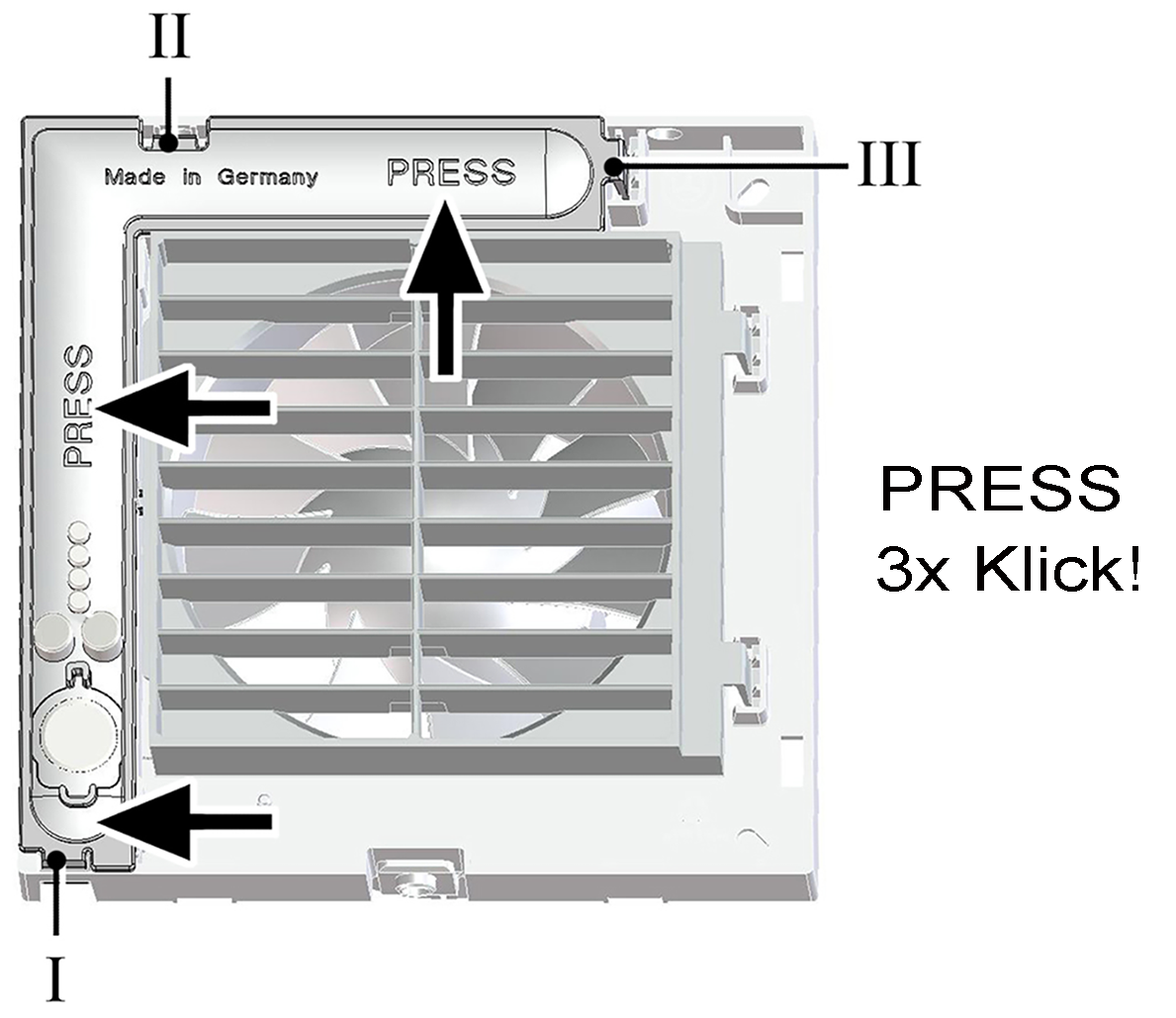

I, II, III

Ergots d'encliquetage

Enficher progressivement le cache électronique dans les échancrures du boîtier I, II et III sur les 3 ergots d'encliquetage jusqu'à ce qu'il s'encliquette. Enfoncer fermement le cache électronique aux deux positions PRESS dans le boîtier. Assurer l’étanchéité avec le boîtier.

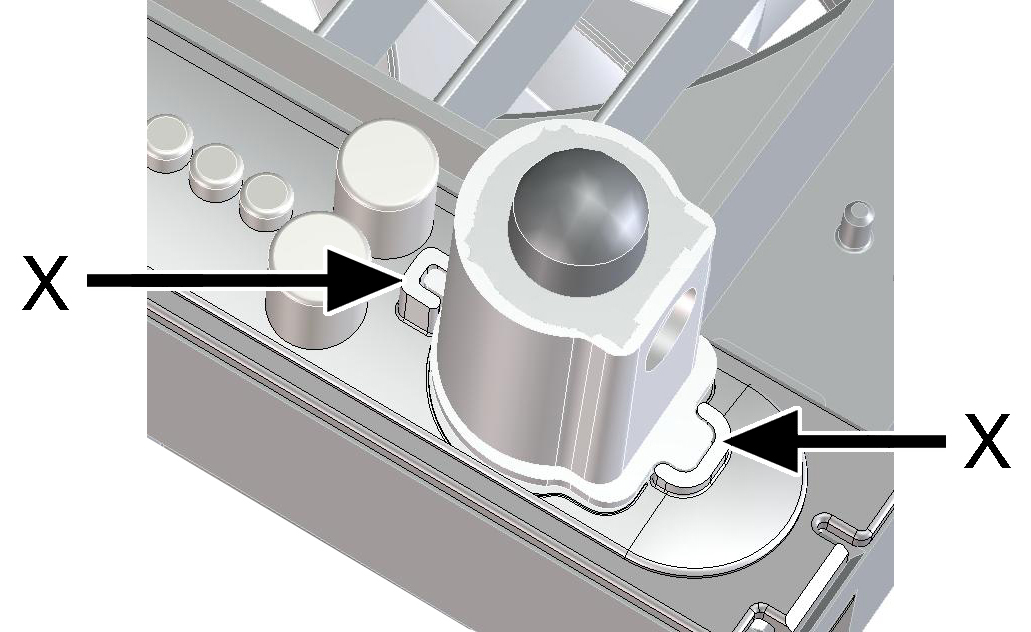

Pour les versions d'appareils F, KF, H, KH, B et KB, enficher le détecteur fourni dans le socle de connexion en veillant à le positionner correctement (→ flèches X).

H et KH : Ne pas toucher la membrane sur le côté plat de la paroi de détecteur / ne pas lui faire supporter de charges, car elle sera endommagée.

Remonter le cache du boîtier.

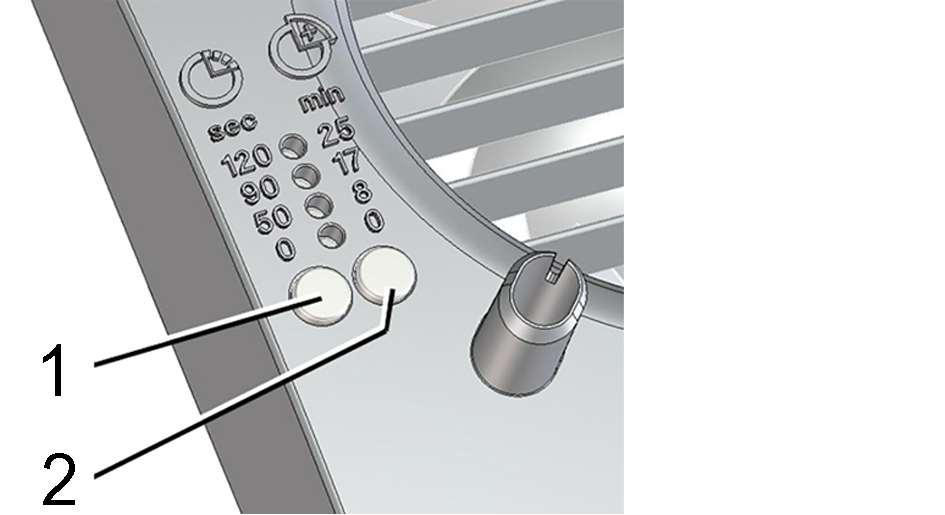

1	Touche de réglage de temporisation de démarrage
2	Touche de réglage de la durée de fonctionnement par temporisation

Remarques

Activation après le prochain démarrage.
Pas de temporisation de démarrage pour les versions ECA 100 ipro, ECA 100 ipro K, ECA 100 ipro B et ECA 100 ipro KB.
Pas de durée de fonctionnement par temporisation pour ECA 100 ipro et ECA 100 ipro K.
Réglage usine Temporisation de démarrage 50 secondes. Versions F et KF = 0 seconde. Réglage usine Durée de fonctionnement par temporisation = 8 minutes.

Réglage de la temporisation de démarrage

Appuyer aussi longtemps sur la touche de réglage gauche jusqu'à ce que la LED souhaitée de la temporisation de démarrage s'allume.
Attendre que la LED clignote deux fois et s'éteigne. La valeur a été enregistrée.

Réglage de la durée de fonctionnement par temporisation

Appuyer aussi longtemps sur la touche de réglage droite jusqu'à ce que la LED souhaitée de la durée de fonctionnement par temporisation s'allume.
Attendre que la LED clignote deux fois et s'éteigne. La valeur a été enregistrée.

Poser le cache de protection design.
