Mur

Utilisez du matériel de fixation adapté et suffisamment dimensionné correspondant au support. Assurer une arrivée d'air suffisante.

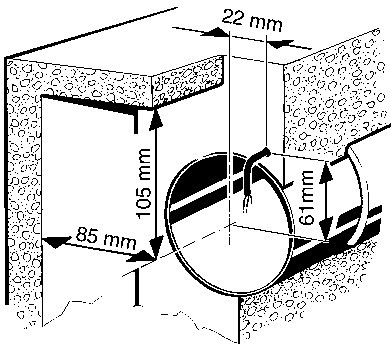

Respecter les distances minimales prescrites par rapport au mur et au plafond selon la figure.



  1. Assurer un support plan au niveau du boîtier.
  2. Pratiquer un perçage de cloison ou percer un avant-trou. Diamètre minimal 105 mm.

Recommandation : utiliser une gaine murale WH 100. Pratiquer un perçage de cloison d'un diamètre minimum de 115 mm.

Pour les perçages de cloison rectangulaires, utiliser une plaque de montage ZM 11.

  1. Poser le câble secteur (montage encastré) jusqu'au lieu d'installation, pour les écarts à respecter, voir plus haut. Ce faisant, faire sortir le câble secteur d'au moins 110 mm du mur.
