Montaż ścienny, montaż sufitowy

UWAGA Możliwość uszkodzenia urządzenia/zakłócenia działania w przypadku ocierającego się wirnika.

  1. Nie montować obudowy zgniecionej, ani z naprężeniami.

UWAGA Niebezpieczeństwo zwarcia/uszkodzenia urządzenia w przypadku montażu ściennego na skutek powstawania skroplin w obudowie wentylatora

  1. Wykonać fachową izolację termiczną przewodów wentylacyjnych.
  1. Wyrównać obudowę i wsunąć w przewód wentylacyjny. Zwrócić przy tym uwagę na kierunek przepływu powietrza: wyciąg powietrza (rys. A) / wentylacja (rys. D).
  2. Kierunki przepływu powietrza oraz obrotów oznaczone są strzałkami na obudowie wentylatora (rys. poz. P).

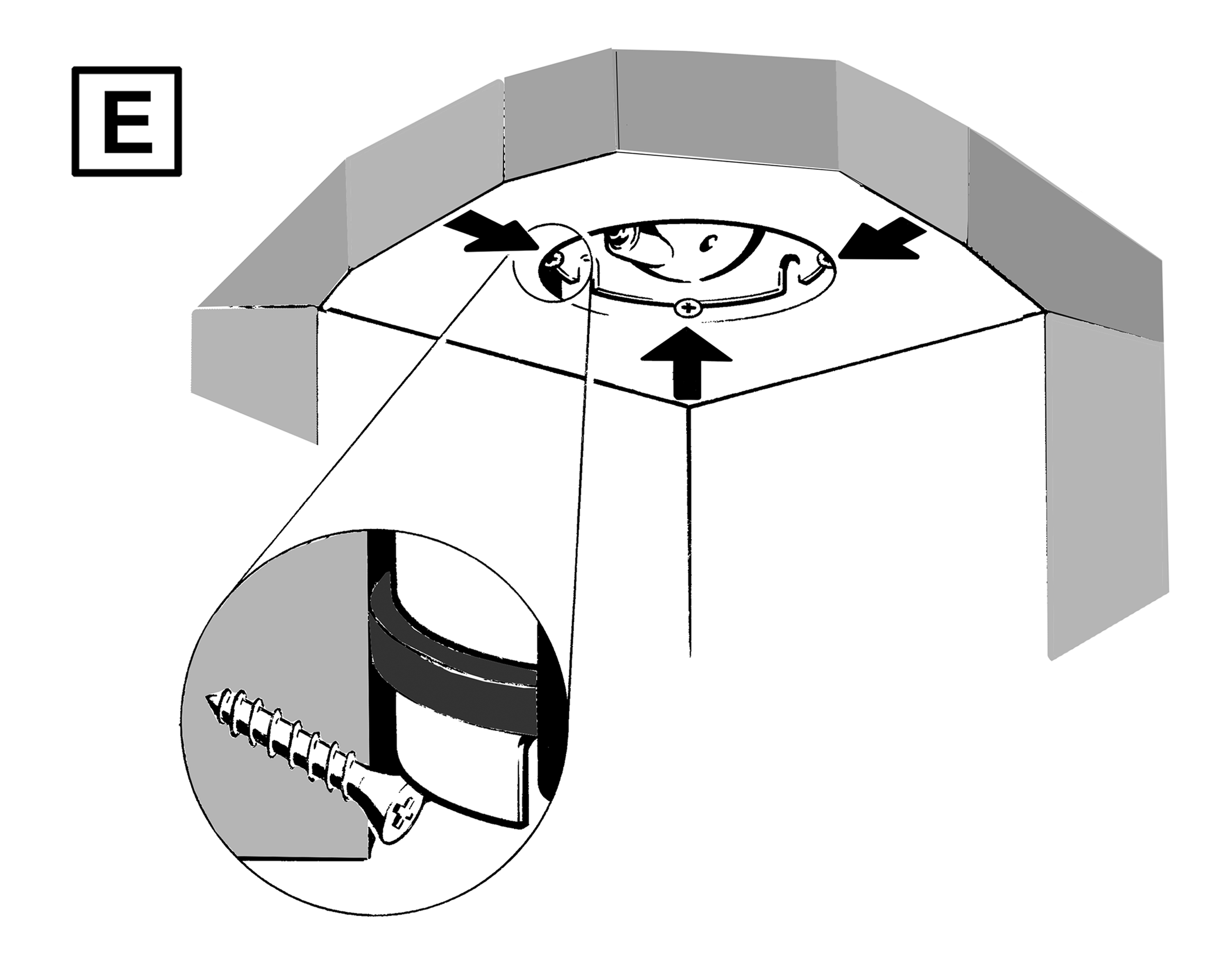

  4. W przypadku montażu sufitowego zabezpieczyć wentylator 3 śrubami przed spadnięciem (rys. E). Odpowiednie elementy mocujące zapewnia inwestor.
  5. Zamontować zabezpieczenie przed dotknięciem, na przykład kratkę ochronną SGR.
