Einbau Leitungstülle

Beachten Sie die geltenden Vorschriften für Elektroinstallationen, z. B. DIN EN 50110-1 und DIN EN 60204-1, in Deutschland insbesondere VDE 0100 mit den entsprechenden Teilen.

GEFAHR durch elektrischen Schlag, Brand oder Kurzschluss bei Nichtbeachtung.

GEFAHR durch Absturz bei Arbeiten auf Leitern/in der Höhe.

Geeignete Leitern/Aufstiegshilfen verwenden und deren Stand sichern. Arbeiten Sie zu zweit. Sorgen Sie dafür, dass Sie dafür, dass sich niemand unterhalb des Arbeitsbereichs aufhält. Schützen Sie sich vor Elektrizität. Sichern Sie die Leiter gegen Anstoßen, Umstoßen, Kippen.

ACHTUNG: Schutzart IP X5 sicherstellen, Leitungstülle wie folgt einsetzen.

  1. Netzsicherung ausschalten und gegen Wiedereinschalten sichern.

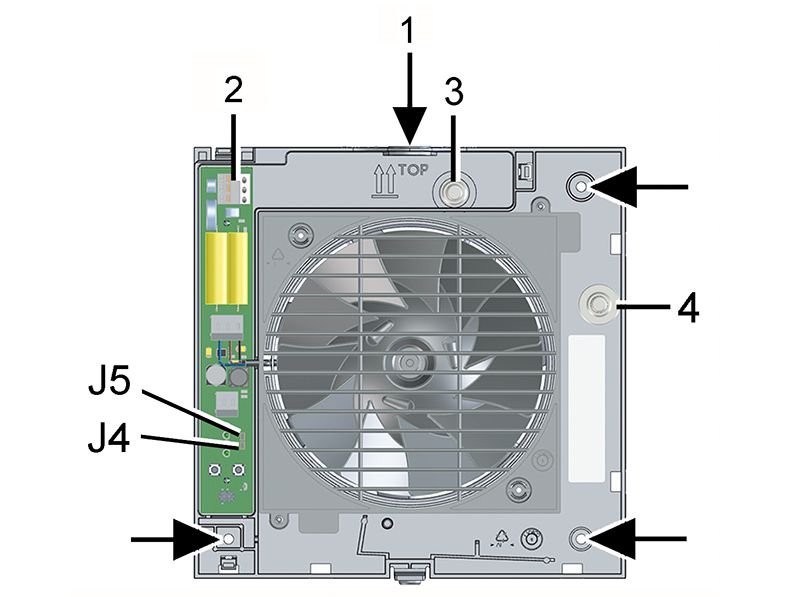

  2. 1

    Gehäusesegment Aufputzanschluss AP

    2

    Federklemme

    3

    Leitungstülle Unterputzanschluss UP

    4

    Alternative Leitungstülle Aufputzanschluss für Pos. 1, vom Gehäuse abziehbar

    J4

    Jumper J4 (Betriebsprogramme)

    J5

    Jumper J5 (Betriebsprogramme)

    Pfeil

    Befestigungslöcher

  3. Die 3 Dübellöcher (Pfeile) anbringen. Einbaulage TOP (oben) beachten. Geeignete Dübel verwenden. Auf waagerechte Ausrichtung achten.
  4. Leitungstülle auswählen und Einbau vorbereiten.
    UP: Leitungstülle [3] vorsichtig aus dem Gehäuse drücken, herausnehmen und wie nachfolgend beschrieben kürzen.
    AP: Gehäusesegment [1] ausbohren (Ø 11 mm). Leitungstülle [4] vom Gehäuse abziehen und wie nachfolgend beschrieben kürzen. Leitungstülle [3] im Gehäuse belassen.

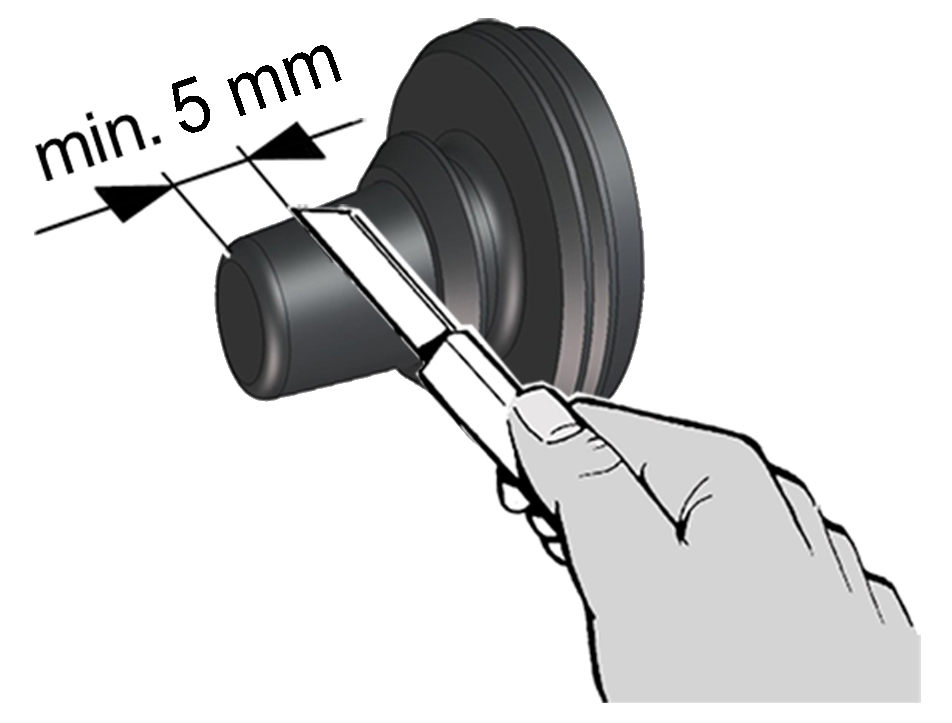

  6. Kappe der Leitungstülle so abschneiden, dass diese die Netzleitung dicht umschließt. Kappe min. 5 mm abschneiden (Netzleitung lässt sich besser biegen und Elektronikabdeckung korrekt aufsetzen). Leitungstülle ggf. abdichten.

  7. GEFAHR durch Kurzschluss/Brand. Bei falsch eingesetzter Leitungstülle oder zu lang ummanteltem Kabel lässt sich die Elektronikabdeckung nicht plan und dicht anbringen. Feuchtigkeitseintritt vermeiden. Kurzschluss und Brandgefahr bei eindringender Feuchtigkeit.

    Kabelummantelung so kurz wie möglich führen, damit die Tülle dicht abschließt. Die Tülle muss fest im Gehäuse sitzen, ggf. zusätzlich abdichten.

  8. Netzleitung so durch die Leitungstülle führen, dass die Leitungstülle den Leitungsmantel komplett umschließt.
  9. Leitungstülle mit Netzleitung an Pos. [1] oder [3] fachgerecht in das Gehäuse einsetzen. Leitungstülle ggf. abdichten.
  10. Gehäuse in Wandhülse/Wanddurchbruch einsetzen und mit 3 Schrauben befestigen. Einbaulage TOP (oben) beachten. Gehäuse weder verspannt noch gequetscht einsetzen. Ausreichend dimensioniertes Befestigungsmaterial verwenden.
