Einbau Elektronikabdeckung

ACHTUNG: Schutzart IP X5 sicherstellen, Elektronikabdeckung wie folgt einsetzen.

Kurzschluss und Brandgefahr bei eindringender Feuchtigkeit. Für die Elektronikabdeckung ist eine plane Einbaulage vorgeschrieben. Die umliegende Dichtung der Elektronikabdeckung muss ringsum dicht im Gehäuse eingepresst sein.

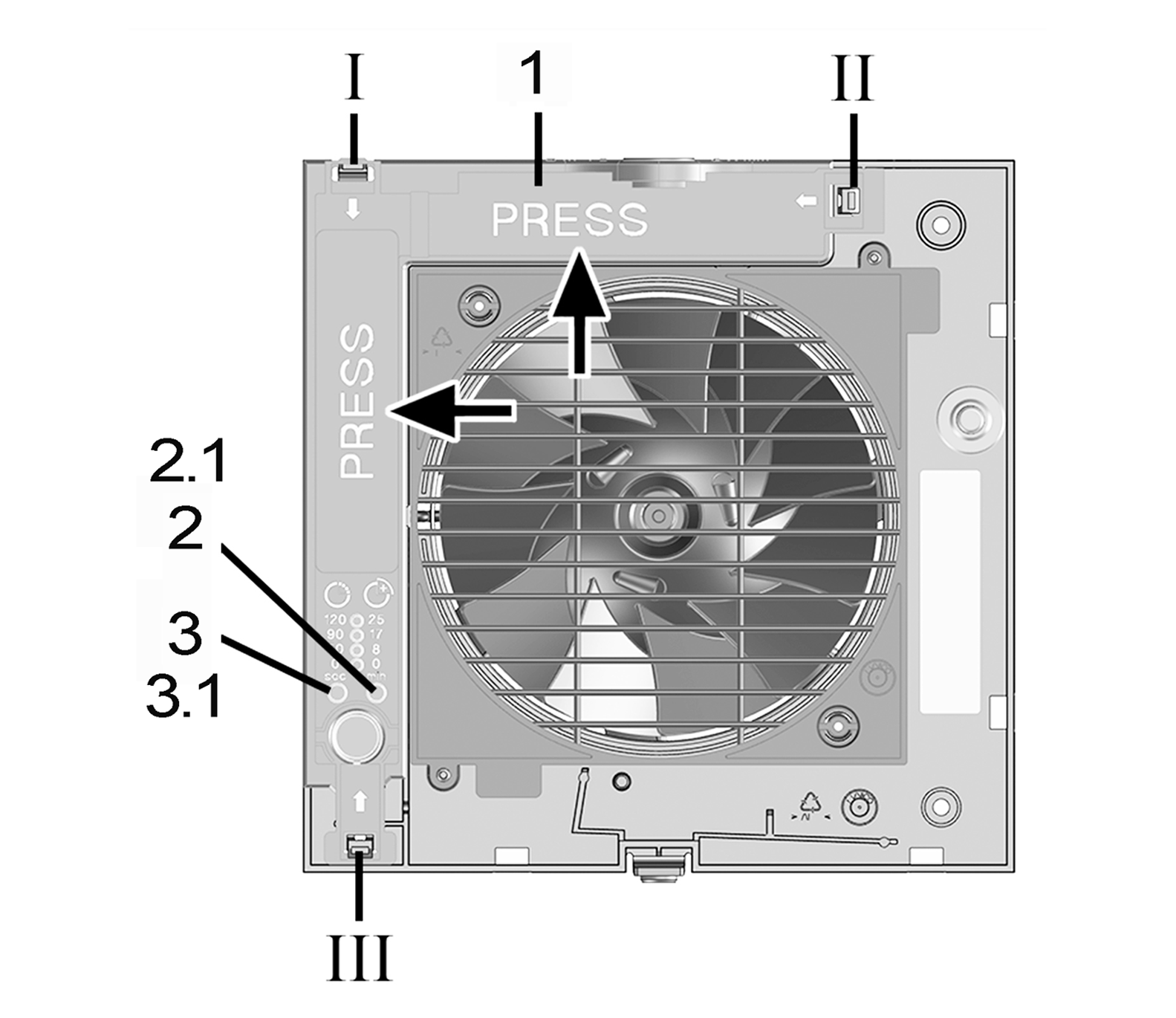

1

Elektronikabdeckung

2

Einstelltaste Einschaltverzögerung,

2.1

LED bei RC-Geräten

3

Einstelltaste Nachlaufzeit

3.1

Einlerntaste bei RC-Geräten

I - III

Gehäuseaussparungen für Rastnasen

  1. Elektronikabdeckung der Reihe nach an den Gehäuseaussparungen I, II und III auf die 3 Rastnasen stecken, bis diese einrastet.
  2. Die Elektronikabdeckung an beiden Positionen PRESS fest in das Gehäuse drücken. Dichtigkeit zum Gehäuse sicherstellen.
