Elektrischer Anschluss
Gerätebeschädigung bei Kurzschluss.
- Schutzleiter und nicht benötigte Adern isolieren.
- Elektrische Bauteile nicht berühren.
Bei ECA piano H fehlerhaftes Messergebnis bei defektem Feuchtesensor.
Feuchtesensor auf der kleinen Platine nicht berühren. Der Sensor kann beschädigt werden → fehlerhaftes Messergebnis.

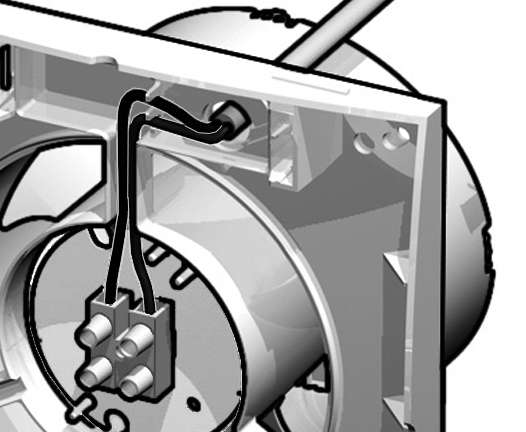

- Im Gerät nur Einzeladern verlegen. Mantel der Netzleitung entfernen und Aderenden abisolieren.
- Netzleitung an der Klemmenleiste anschließen → Schaltbilder.
- ECA piano TC- und H: Potentiometereinstellungen vornehmen → Positionen P in der Geräteübersicht.

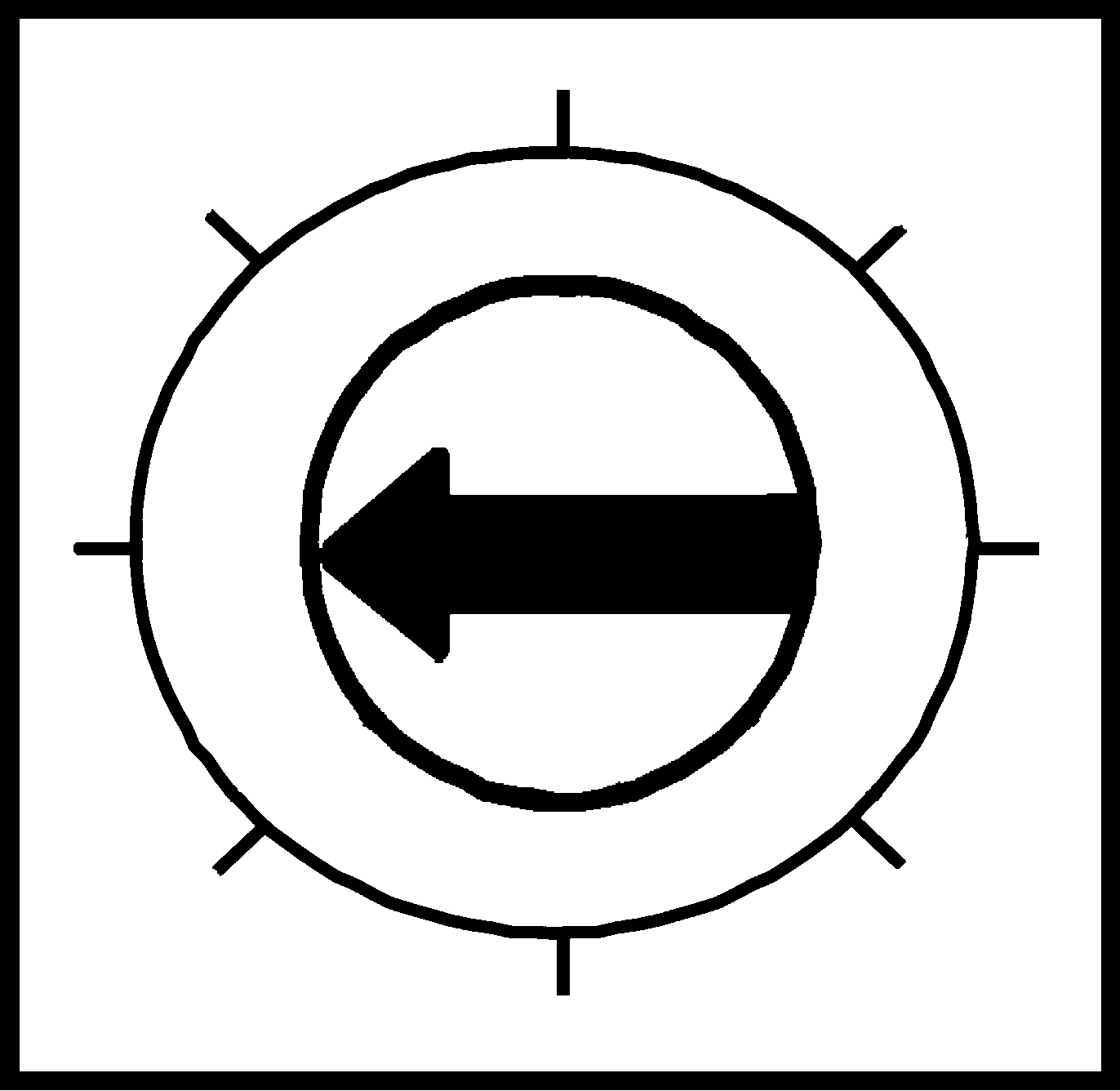

| ECA piano TC Mit Potentiometer P die Nachlaufzeit einstellen: |

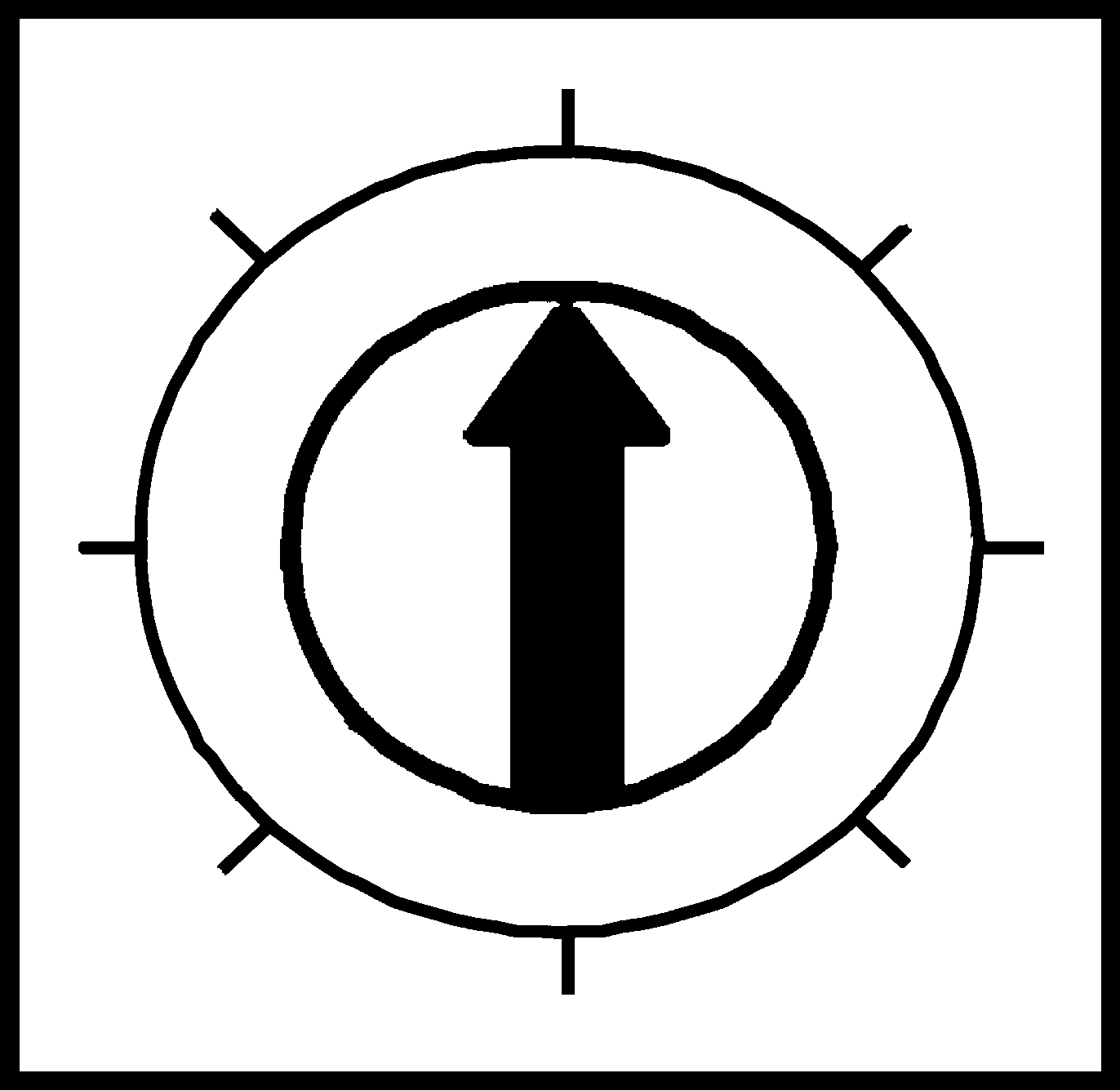

| ECA piano H Mit Potentiometer P1 die Nachlaufzeit einstellen: |
| ECA piano H Mit Potentiometer P2 den Feuchteschaltpunkt einstellen: |
