Montage

EFR-Flachbox möglichst schwingungsentkoppelt zum Rohrsystem montieren, z. B. mit elastischer Manschette Maico-ELR und Schwingungsdämpfern.

  1. Im Bereich des Montageortes für einen ebenen Untergrund sorgen.
  2. Montagebügel auflegen und Position der 4 Bohrungen anzeichnen.
  3. Bohrungen anbringen und Befestigungsdübel einstecken.

  4. Verletzungsgefahr bei unzureichender Befestigung durch herabfallendes Gerät!

    1. Ausreichend dimensioniertes Befestigungsmaterial bereitstellen.
  6. Montagebügel fest mit der Wand/Decke/Konsole verschrauben (geeignetes Befestigungsmaterial bauseitig bereitstellen).

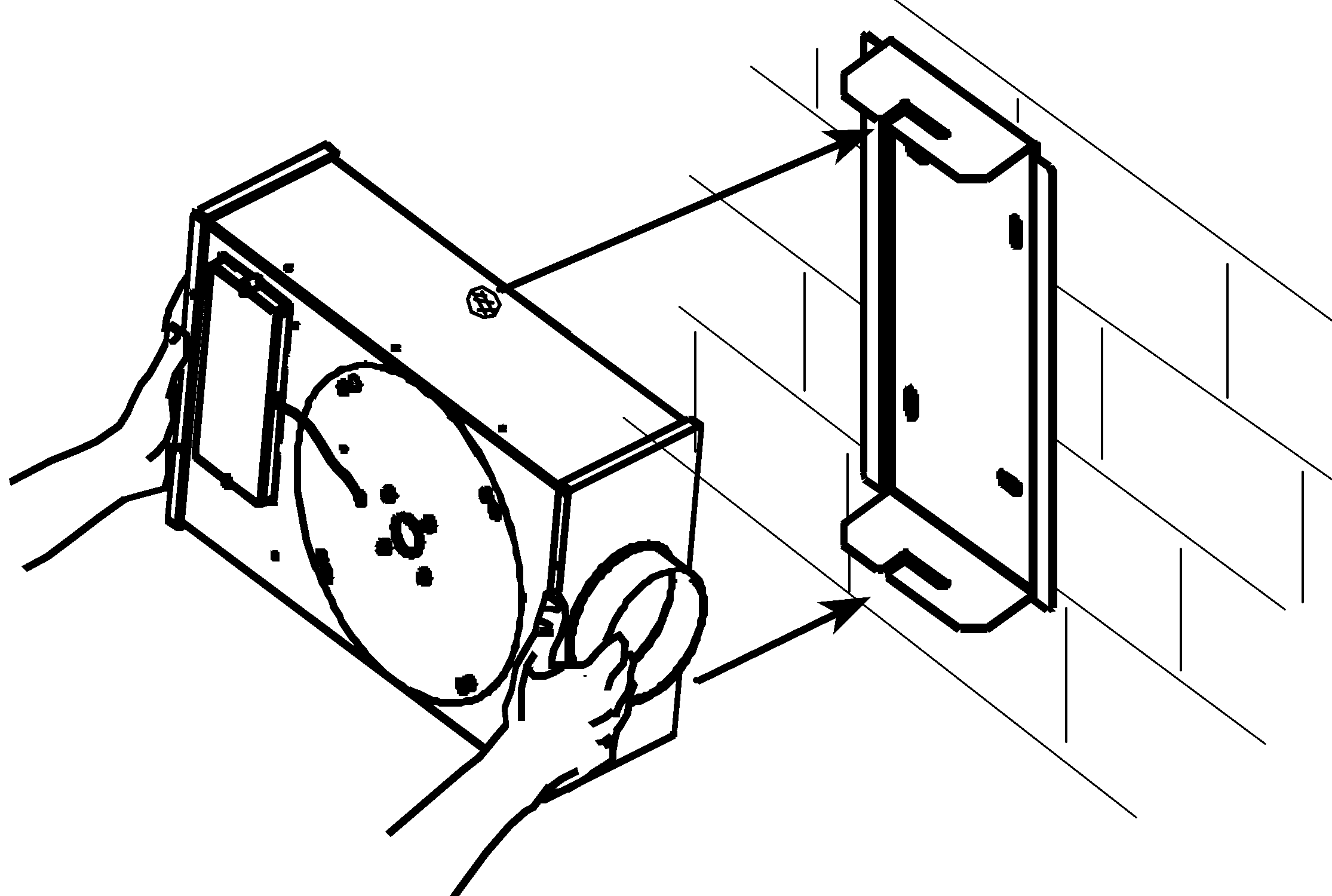

  7. EFR-Flachbox in die Aussparungen des Montagebügels einsetzen und befestigen. Beide Rändelschrauben fest anziehen.
  8. Passende Wickelfalzrohre montieren.
  9. Sicherstellen, dass Rohrleitungen beim Einbau nicht verspannt werden.
