Elektronikplatine ER 60/100 VZC-2 und ER 60/100 GVZC-2
Werkseinstellung
- Einschaltverzögerung = 50 Sekunden
- Nachlaufzeit =15 Minuten

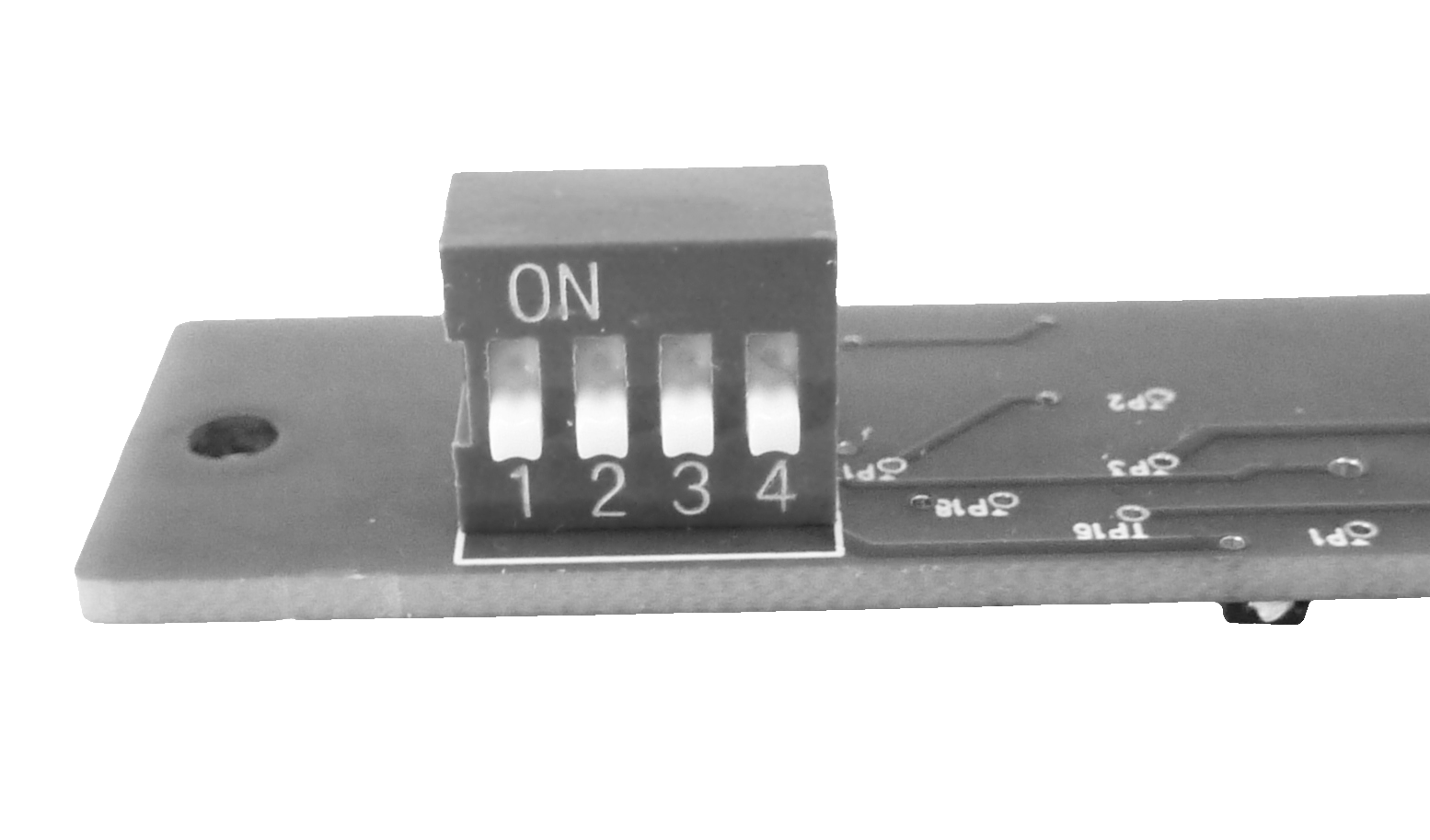

Pin 1 | Pin 2 | Tv [s] |
| Pin 3 | Pin 4 | Tn [min] |
|---|---|---|---|---|---|---|
OFF | OFF | 0 |
| OFF | OFF | 3 |
ON | OFF | 50 |
| ON | OFF | 6 |
OFF | ON | 100 |
| OFF | ON | 15 |
ON | ON | 150 |
| ON | ON | 24 |
