Demontaż wkładu wentylatora

11

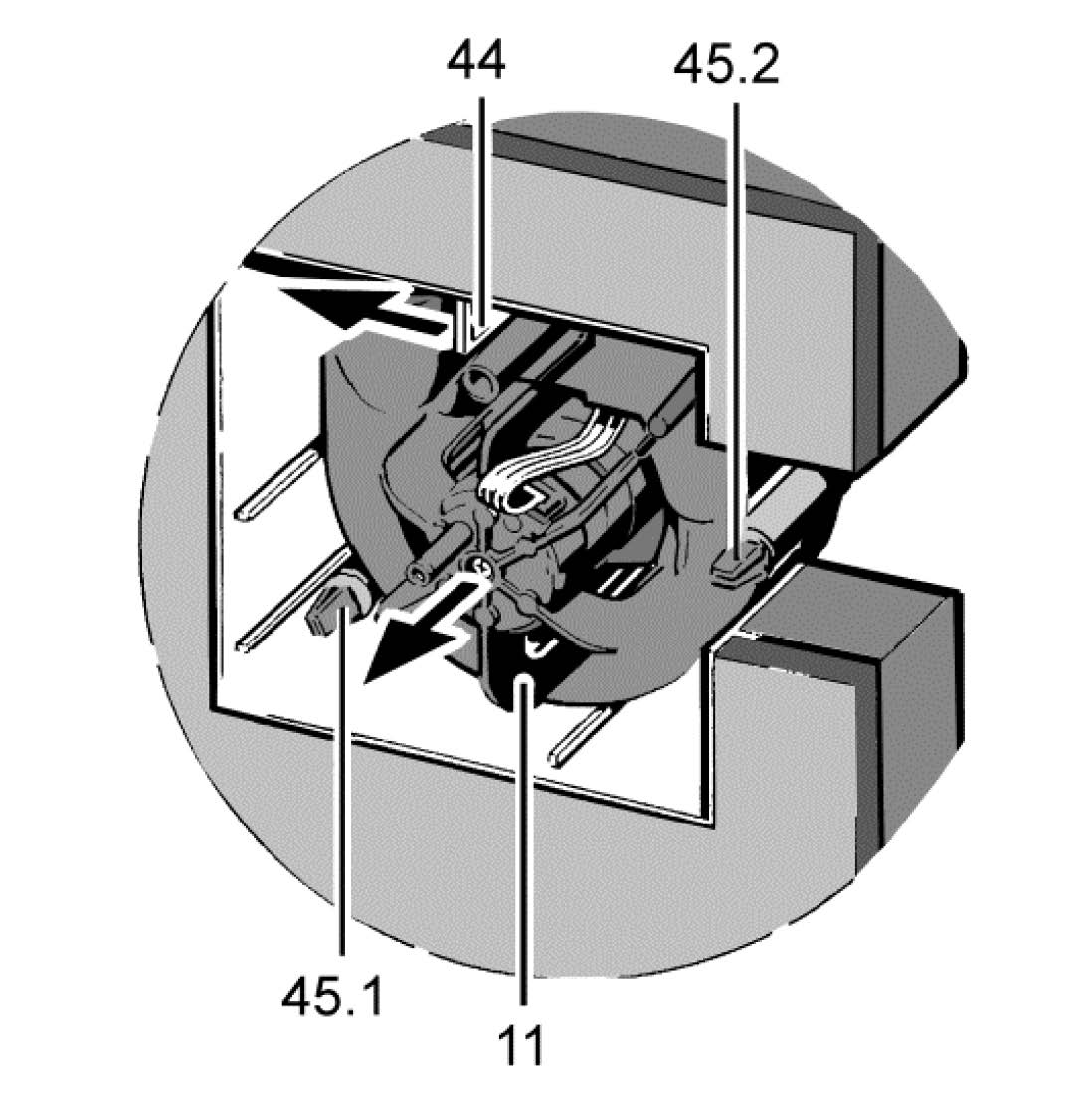

Wkład wentylatora

44

Dźwignia ustalająca

45

Czopy [45.1] i [45.2]

  1. Wyłączyć bezpiecznik sieciowy i umieścić tabliczkę ostrzegawczą.
  2. Otworzyć i zdjąć osłonę.
  3. Lekko nacisnąć dźwignię ustalającą na zewnątrz (strzałka), odblokować i lekko podnieść wkład wentylatora.
  4. Ścisnąć występy ustalające czopu i lekko unieść wkład wentylatora.
  5. Ścisnąć występy ustalające czopu i równomiernie równolegle ściągnąć cały wkład wentylatora z dolnej części obudowy.
  6. Montaż odbywa się w odwrotnej kolejności.

Stopień ochrony zgodnie z tabliczką znamionową tylko w przypadku montażu zgodnego z przeznaczeniem (wkład wentylatora zatrzaśnięty, pokrywa wewnętrzna zamknięta).
