Przyłącze elektryczne

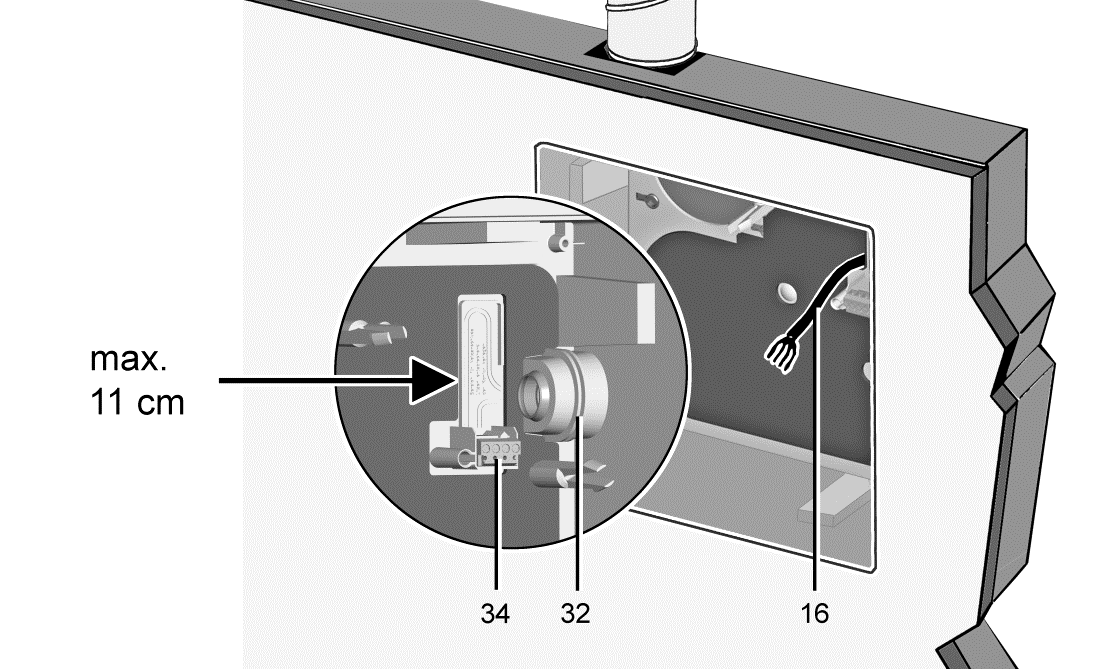

16 | Przewód sieciowy |
32 | Złączka stopniowa |
34 | Listwa zaciskowa |
NIEBEZPIECZEŃSTWO Istnieje niebezpieczeństwo porażenia prądem elektrycznym / uszkodzenia urządzenia na skutek nieprawidłowego montażu przy użyciu zbyt długiego przewodu sieciowego.
W przypadku zbyt długiego doprowadzenia przewodu wewnątrz obudowy nie można prawidłowo zamontować wkładu wentylatora. Przewód sieciowy może zostać uszkodzony podczas osadzania wkładu wentylatora.
- Oznakowanie obszaru przyłącza sieciowego: należy ułożyć przewody plecione wzdłuż konturu. Zwrócić uwagę na maksymalny odstęp od zacisku przyłączeniowego wynoszący 11 cm. Nie skracać nadmiernie przewodu sieciowego wewnątrz obudowy.
UWAGA Uszkodzenie urządzenia na skutek nieprawidłowego podłączenia.
Na przykład w przypadku podłączenia obciążenia elektrycznego do zacisku 4 lub podłączenia do 2 faz.
- Podłączyć urządzenie w sposób zgodny ze schematami połączeń: Schematy połączeń. Nie podłączać dodatkowych odbiorników do zacisku 4.
UWAGA Uszkodzenie urządzenia w przypadku zwarcia.
- Odciąć i zaizolować przewód ochronny i nieużywane żyły przewodu.
Wskazówki
- Wykonać przyłącze elektryczne podczas montażu obudowy.
- Przestrzegać dopuszczalnego przekroju przewodu wynoszącego maks. 1,5 mm².
- Urządzenie podłączać tylko do ułożonej na stałe instalacji elektrycznej.
- Stopień ochrony zagwarantowany jest wyłącznie w przypadku:
- wykonania montażu w sposób zgodny z przeznaczeniem urządzenia
- zgodnego z przepisami wprowadzenia przewodu sieciowego przez złączkę stopniową
- prawidłowego zatrzaśnięcia wkładu wentylatora w obudowie podtynkowej
- przykręcenia, zamknięcia i zatrzaśnięcia osłony
