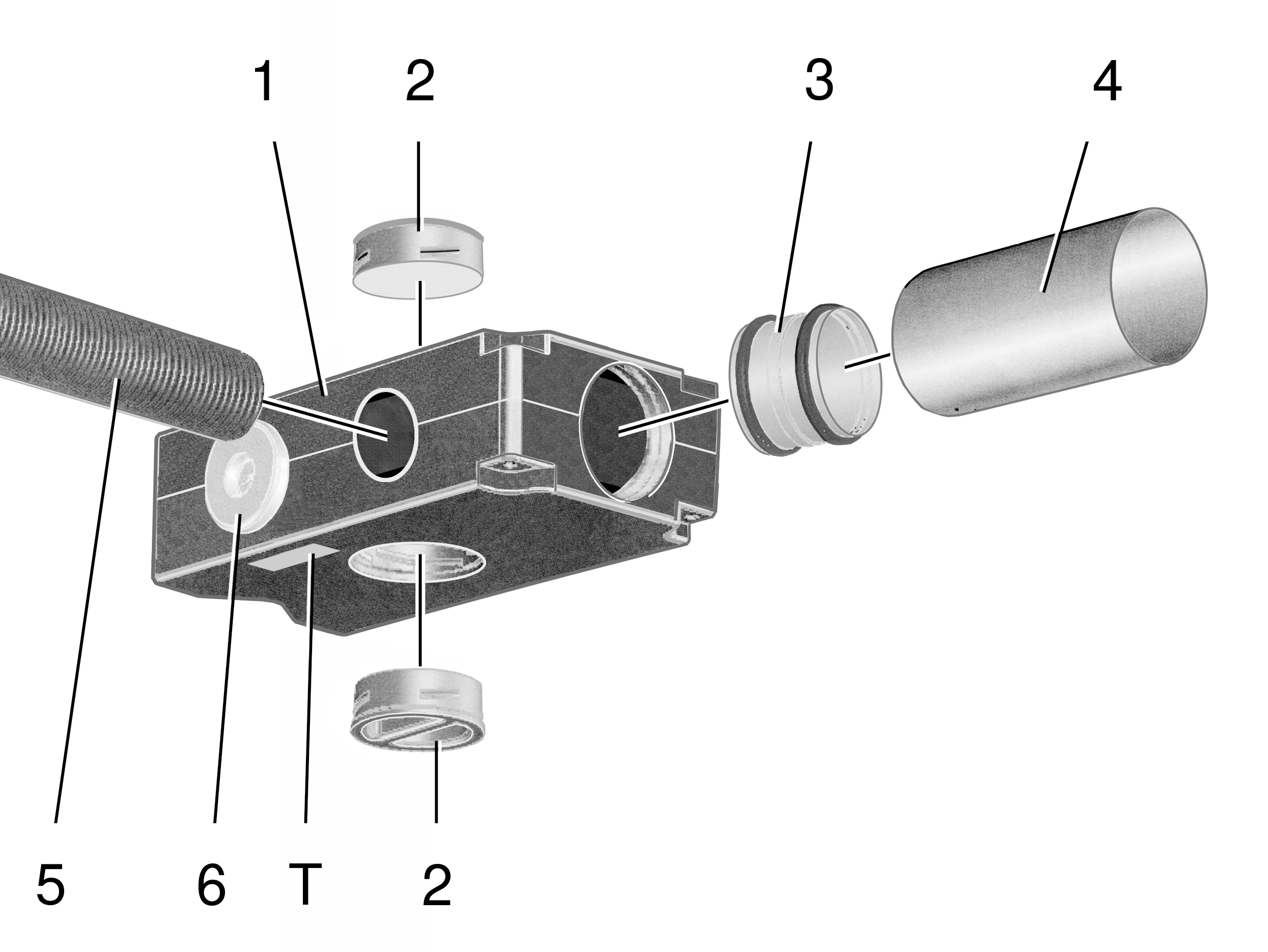

Vue d'ensemble des produits
1 | Diffuseur d'air |
2 | Bouchon de visite DN 125 |
3 | Raccord enfichable avec joints à lèvres |
4 | Tuyau agrafé raccordé à l'appareil VMC DN 125 |
5 | Gaine flexible |
6 | Bouchons de fermeture |
T | Plaque signalétique |
- Diffuseur d'air en matériau insonorisant, pour le système à gaine ronde MAICO-Flex.
- Pose dans des appartements et des maisons.
- Convient au raccordement d'appareils VMC.
- Raccordement possible des tuyaux agrafés DN 125 dans 3 positions (en avant, en haut, en bas).
- Pour le raccordement des gaines flexibles MF-F MAICO-Flex. Ces dernières sont simplement emboîtées dans le boîtier – le montage s'effectue d'un clic.
- Étanchéité garantie grâce aux joints à lèvres intégrés dans le boîtier.
- Avec une ouverture de visite – en avant, en haut ou en bas, en fonction de la situation de montage.
- Nettoyage facile des conduits de ventilation grâce au kit de nettoyage = adaptateur d'aspirateur et racleurs de nettoyage (balles de nettoyage).

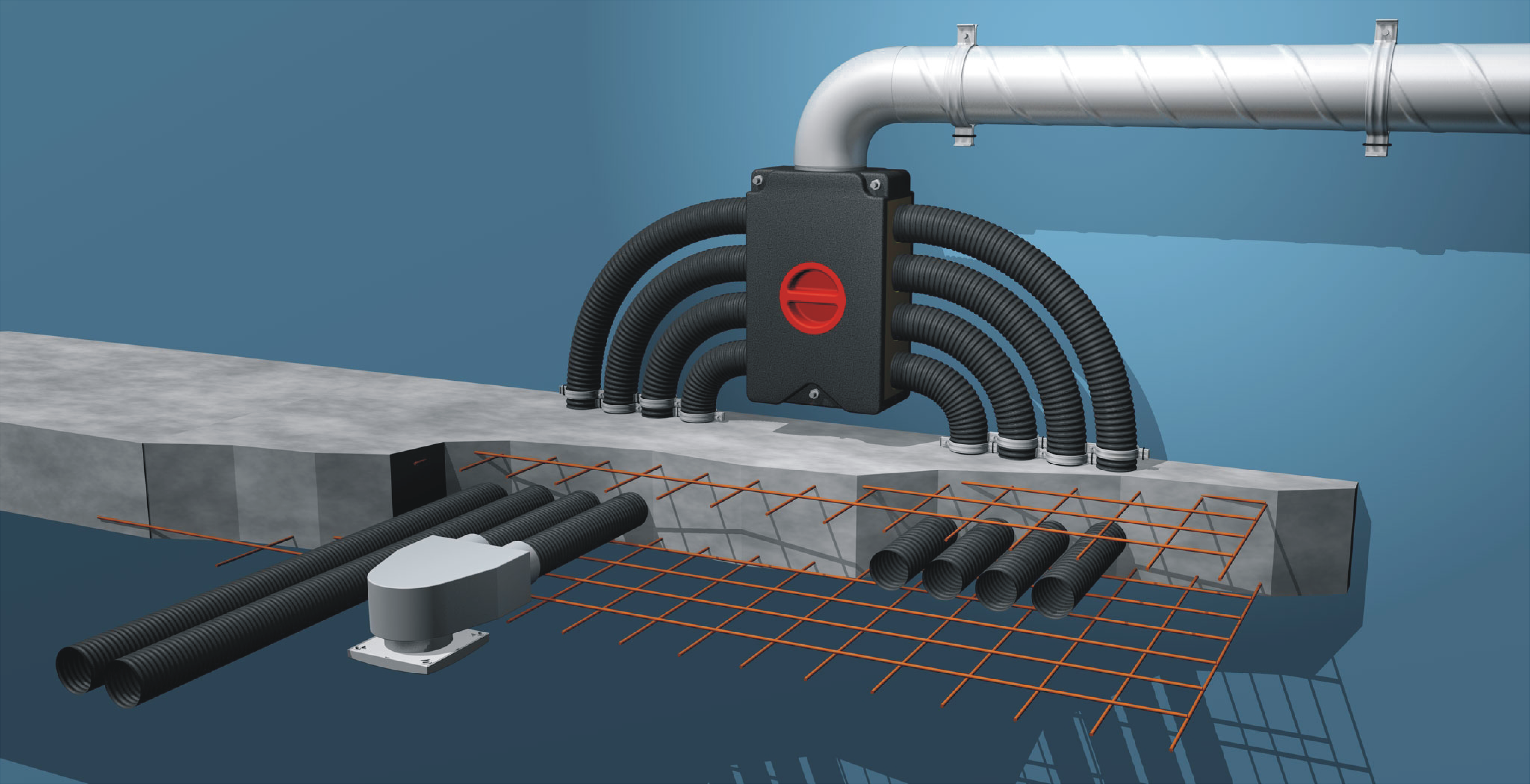

- MF-V 63 : recommandé pour les constructions neuves. Pour jusqu'à huit gaines flexibles 63 mm. Dans l'exemple, le diffuseur d'air est monté en bas du mur, les gaines flexibles étant posées directement dans le béton.
- MF-V 75 : recommandé pour la rénovation d'appartements ou de bâtiments. Pour jusqu'à quatre gaines flexibles 75 mm.

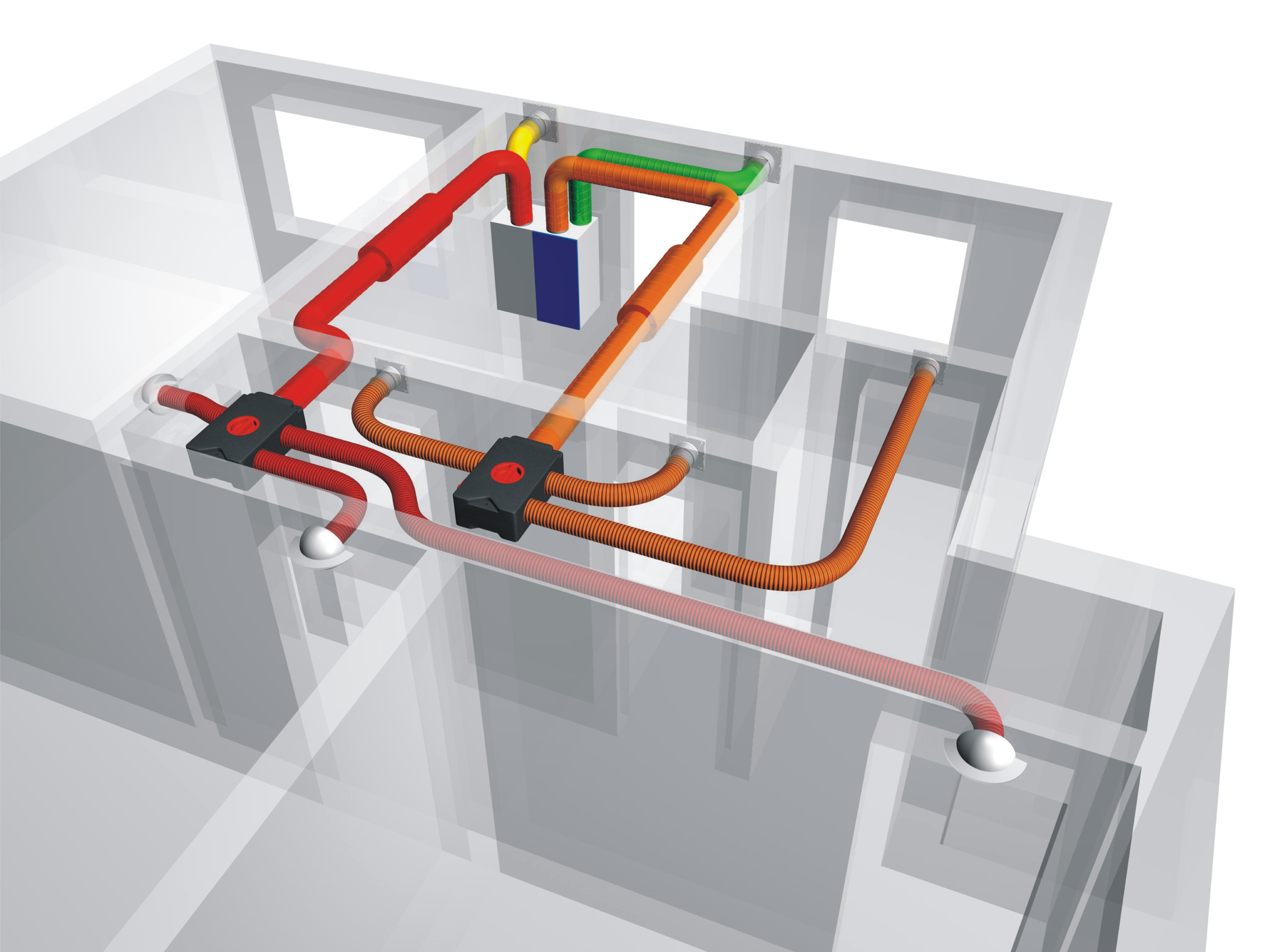

- MF-V 90 : recommandé pour la rénovation d'appartements ou de bâtiments. Pour jusqu'à quatre gaines flexibles 90 mm. Dans l'exemple ci-dessous, le montage est réalisé avec un conduit d'air entrant et d'air sortant séparé et 2 diffuseurs d'air. Gaines d'air dans un faux plafond.
