Produktübersicht

Abb. A

Befestigungspunkte Gewindestangen

Abb. B

Einbaubeispiel Luftverteiler an Schalldämpfer-Boxen und Lüftungsgerät

Abb. C

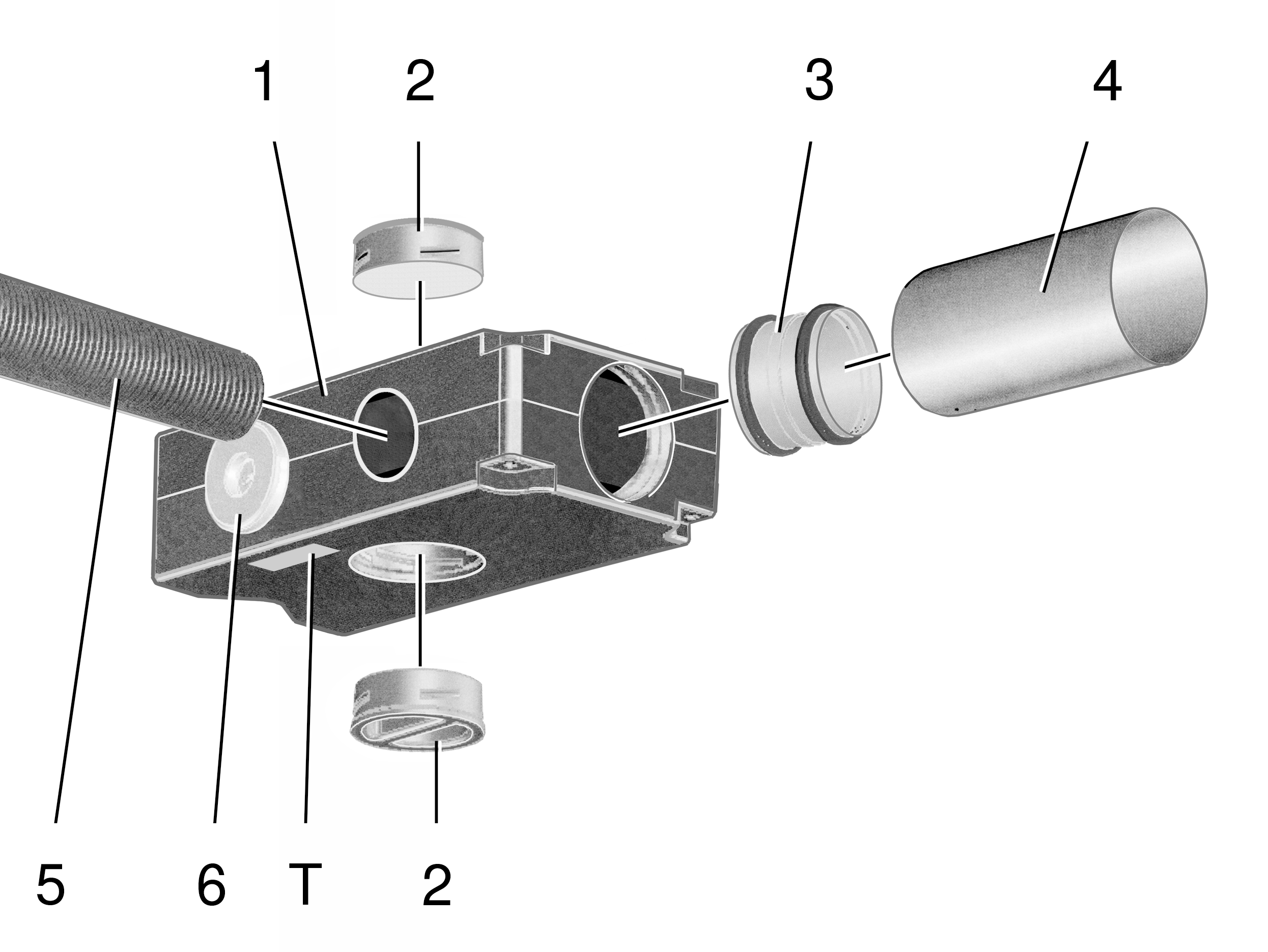

Geräteübersicht

1

EPP-Gehäuse, schallgedämmt

2

Anschlussstutzen Wickelfalzrohr:

DN 125 für Steckverbinder [7]

DN 160 direkt am EPP-Gehäusestutzen

3

Anschluss Flexrohr DN 90

4

Deckel Revisionsöffnung (2 Stück)

5

Verschlussstopfen (5 Stück)

6

Flexrohr MF-F (DN 90), optional

7

Steckverbinder SVR 125, optional

T

Typenschild

Abb. D

Platzsparende Montag

Abb. E

Einbaubeispiel Flexrohr-Positionen

Abb. F

Anschluss Wickelfalzrohr DN 125/160
