Externe Sensoren (HY, CO2, VOC)
Zugelassene externe Sensoren:
- Feuchtesensor PP 45 HY
- CO2-Sensor PP 45 CO2
- Luftqualitätssensor PP 45 VOC
Anschlussbedingungen
- Anschluss am RS 485-Bus.
- Maximal 3 externe Sensoren (HY, CO2, VOC) pro RLS 45 K zulässig.
- Unterschiedliche Sensortypen zulässig.
- Die Adressierung der Sensoren erfolgt mit dem Drehschalter.
- Sensorgesteuerter Automatikbetrieb nur für Lüftungsgeräte, die an derselben Steuerung wie die Sensoren angeschlossen sind.
- Leitungslängen der Anschlussleitungen beachten. Disbalancen vermeiden.
Sensoren anschließen

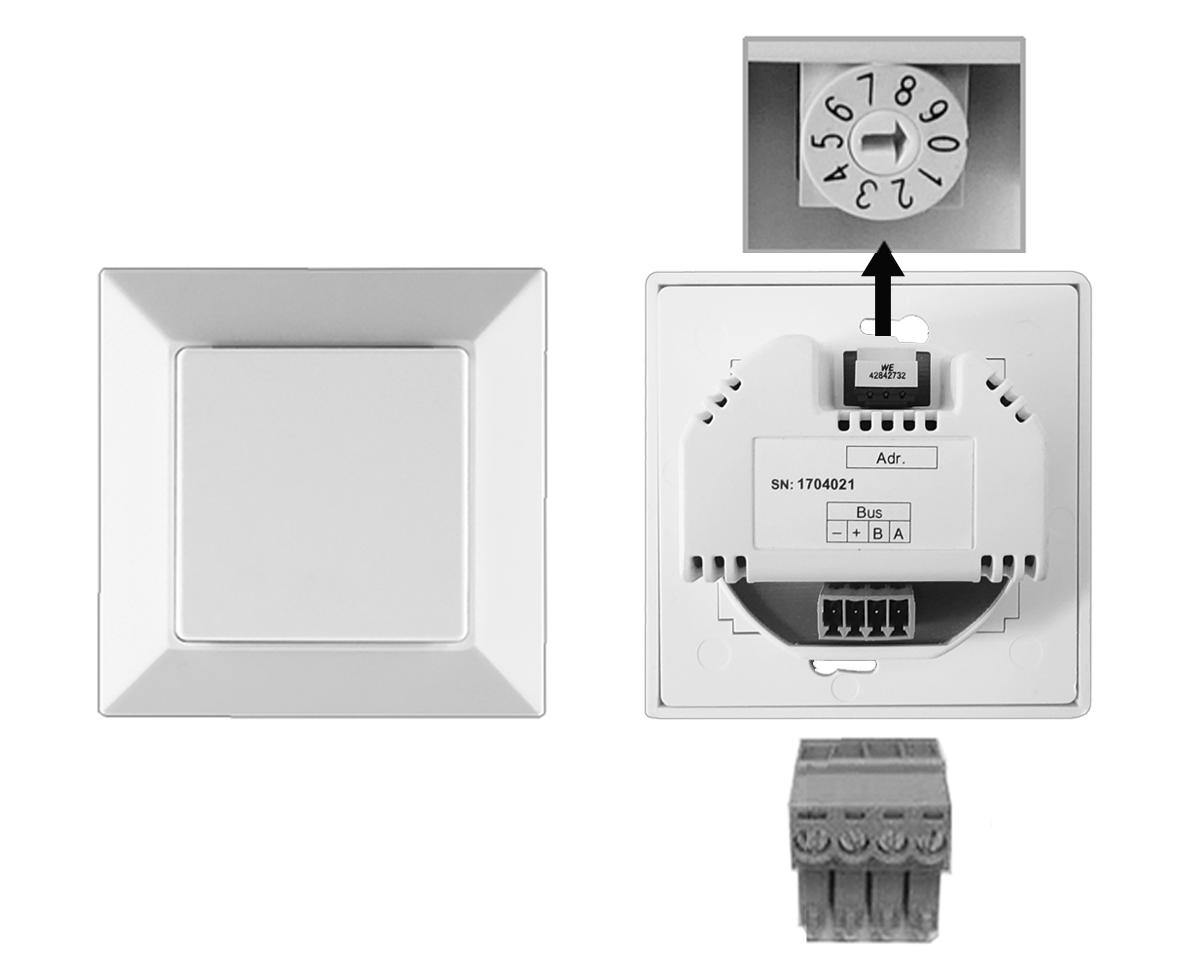

- Sensornummer mit dem Drehschalter am Sensorgehäuse einstellen:
• Stellung 0 = Sensor 1
• Stellung 1 = Sensor 2
• Stellung 2 = Sensor 3 - Netzsicherung ausschalten und gegen Wiedereinschalten sichern.
- Beigefügten 4-poligen Anschlussstecker des Sensors mit dem RS 485-Bus verdrahten, siehe Steckeraufkleber oder Anschluss- und Verdrahtungspläne.
- Anschlussstecker in der Steuerung einstecken.
- Den Sensor in die UP-Dose einsetzen und mit 4 Schrauben mit der UP-Dose verschrauben. Die Installation in einer tiefen UP-Dose vornehmen.
Eine Inbetriebnahme erst durchführen, wenn alle Lüftungsgeräte und Systemkomponenten komplett installiert sind.
- Netzsicherung einschalten. Die Lüftungsgeräte laufen an.
- Im Servicemenü der RLS 45 K-Steuerung den Einstellparameter Sensoren anwählen und die Anzahl an Sensoren freischalten. Alternativ die Inbetriebnahmesoftware verwenden.
- Einen Funktionstest durchführen und die Sensorfunktion kontrollieren.
