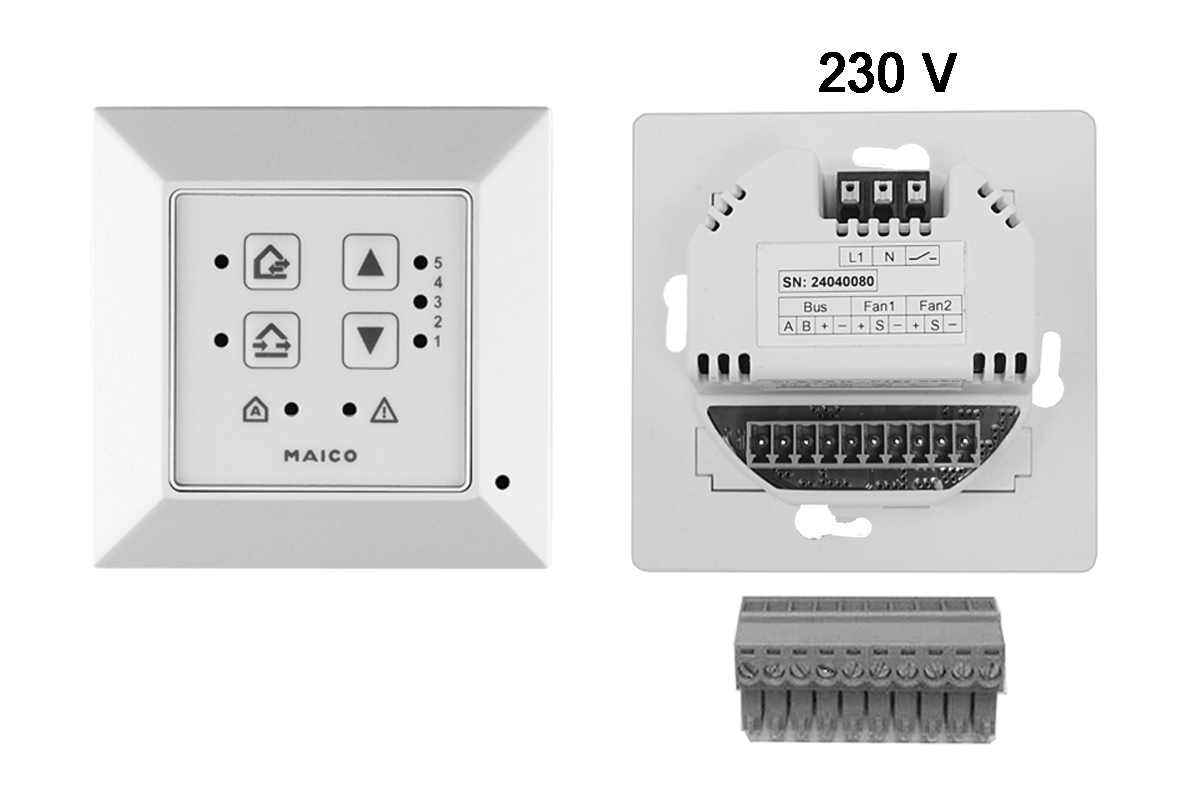

Raumluftsteuerung RLS 45 K (Mastersteuerung)

Die Steuerzentrale für das PP+-Lüftungssystem ist eine als Mastersteuerung eingesetzte Raumluftsteuerung RLS 45 K (230 VAC).

Mögliche Systemerweiterungen am RS 485-Bus

bis zu 3 weitere RLS 45 K-Steuerungen (Slaves)
bis zu 3 PP 45 LT-Leistungsteile
bis zu 8 PP+-Lüftungsgeräte (12 VDC) je RLS 45 K
1 interner Feuchtesensor PP 45 HYI
externen Sensoren PP 45 HY, PP 45 CO2 oder PP 45 VOC

Einbauhinweise

Die Zusatzkomponenten müssen im Servicemenü oder mit der Inbetriebnahmesoftware aktiviert werden.

Die maximal zulässige Anzahl an Lüftungsgeräten, Systemkomponenten und Anschlussleitungen beachten. Disbalancen durch unterschiedlich lange Leitungsstränge und unterschiedliche Leistungsaufnahmen vermeiden.

GEFAHR durch Stromschlag. Schwere Verletzungen/Tod.

Bei keiner oder unzureichender Trennung der 12 V-Kleinspannung und 230 V.
Sicherheitsabstand zwischen 230 V und 12 V (SELV) gewährleisten.
Mindestabstand 8 mm sicherstellen.
Auf Phasengleichheit aller an das Lüftungssystem angebundener Komponenten achten.
Bei Einbau der Raumluftsteuerung RLS 45 K, des Lüftungsgerätes PP+ oder des Leistungsteils PP 45 LT innerhalb der Schutzzone 0, 1 oder 2 und eindringende Feuchtigkeit.
Kein IP-Schutz vorhanden (IP 00).
Die Installation von PP+, RLS 45 K oder PP 45 LT ist nur außerhalb der Schutzzonen 0, 1, 2 zulässig.
GEFAHR durch Kurzschluss oder Brand. Schwere Verletzungen/Tod.
Bei in die Steuerung eindringender Feuchtigkeit.
Für eine korrekte, dichte Leitungszuführung sorgen.
Bei Überlastung durch fehlerhaften Anschluss bzw. Anschluss von zu vielen Geräten an einer RLS 45 K.
Lüftungsgeräte gemäß Anschlussplan anschließen.
Zulässige Anzahl an Lüftungsgeräten je Raumluftsteuerung/Leistungsteil einhalten.

Montage der Steuerung

Netzsicherung ausschalten und gegen Wiedereinschalten sichern.
Außenrahmen der RLS 45 K vorsichtig abnehmen.
Netzleitung und Anschlusskabel ablängen.
Die PP+-Lüftungsgeräte mit dem Anschlussstecker des RS 485 (Bus-Klemmen) verdrahten, siehe Steckeraufkleber und Anschluss- und Verdrahtungspläne.
Anschlussstecker in der RLS 45 K einstecken.
RLS 45 K in die UP-Dose einsetzen und mit 4 Schrauben mit dieser verschrauben.
Außenrahmen anbringen. Bei Verwendung eines PP 45 HYI-Sensors darauf achten, dass die Sensoröffnung korrekt über dem HYI liegt und der Außenrahmen einrastet.
Netzsicherung einschalten und das Lüftungssystem in Betrieb nehmen, siehe Kapitel Inbetriebnahme, Einstellparameter.
Servicemenü aufrufen und die Systemkomponenten aktivieren.

Bei einer geraden Geräteanzahl von PP+-Geräten den automatischen Suchlauf (Plug & Play) nutzen. Die Lüftungsgeräte werden automatisch paarweise zugeteilt.
