Leistungsteil PP 45 LT

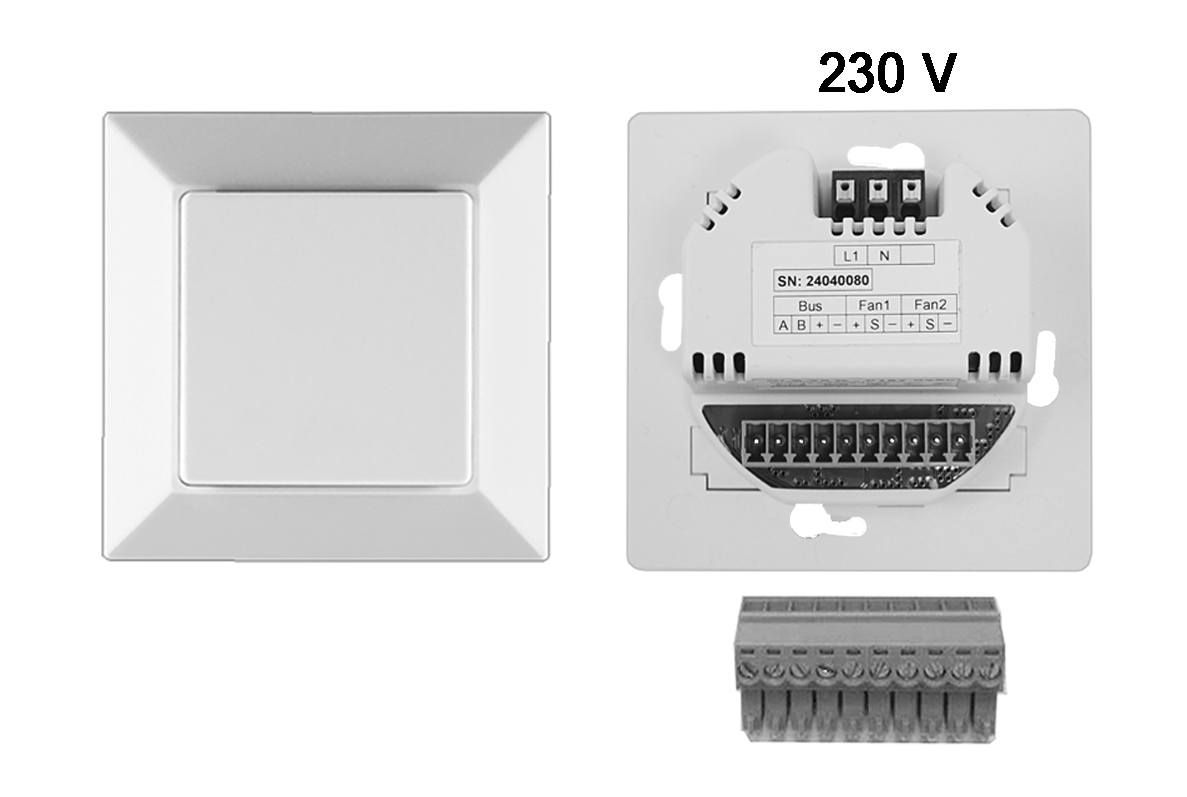

  1. Netzsicherung ausschalten und gegen Wiedereinschalten sichern.
  2. Den beigefügten 8-poligen Anschlussstecker des Leistungsteils PP 45 LT verdrahten und mit dem RS 485-Bus verbinden, siehe Steckeraufkleber oder Anschluss- und Verdrahtungspläne.
  3. Anschlussstecker in der Steuerung einstecken.
  4. Netzleitung (230 V) am PP 45 LT anschließen.
  5. Das Leistungsteil in die UP-Dosen einsetzen und mit 4 Schrauben mit der UP-Dose verschrauben. Die Installation in einer tiefen UP-Dose vornehmen.

Die Inbetriebnahme erst durchführen, wenn alle Lüftungsgeräte und Systemkomponenten komplett installiert sind.

  1. Netzsicherung einschalten. Die Lüftungsgeräte laufen an.
  2. Im Servicemenü der RLS 45 K-Steuerung den Einstellparameter Leistungsteile, RLS am RS 485-Bus anwählen und das Leistungsteil aktiv schalten. Alternativ die Inbetriebnahmesoftware unter Grundeinstellungen Fachinstallateur/Anzahl Leistungsteile nutzen.

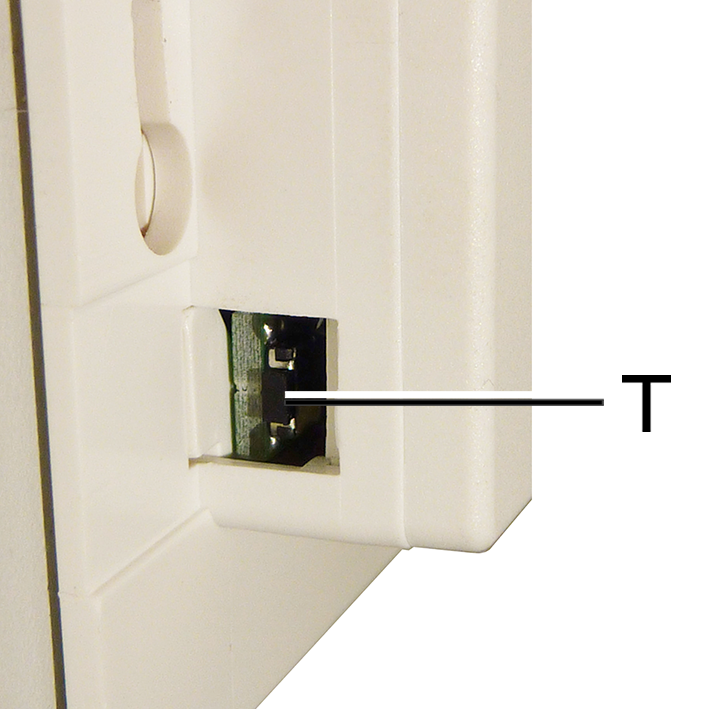

  3. Am Leistungsteil die Taste [T] einmal drücken. Die Verbindung zwischen dem RLS 45 K-Master und dem PP 45 LT wird hergestellt und gesichert.
  5. Nach erfolgreicher Anmeldung einen Funktionstest durchführen. Dabei sämtliche Zubehörfunktionen testen (Signalstärke, Feuchtefunktion etc.).
