Einbau unter der Decke

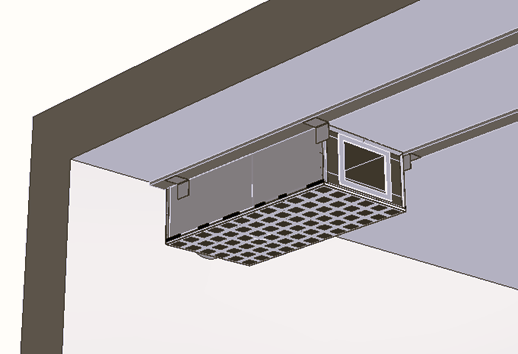

  1. Lüftungsgerät mit den Montagewinkeln direkt an die Decke montieren. Oder mit Hilfe eines Schienensystems (bauseits) siehe nachfolgende Abbildung.

Es ist darauf zu achten, dass alle Übergänge vollständig luftdicht sind. Der Kanal ist sowohl innen als auch außen abzudichten.

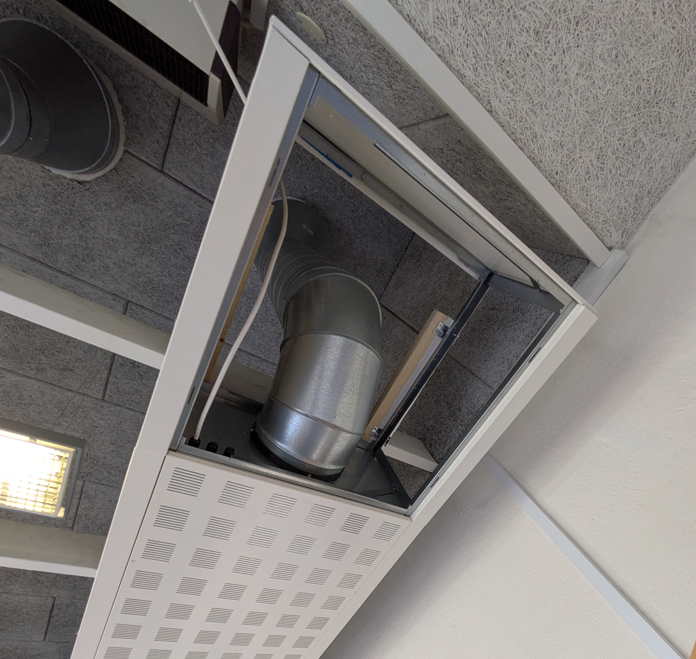

  1. Ventilatoreinheit/Technikmodul anschließen.

Die Kabel für den elektrischen Anschluss sind aus dem Technikmodul herauszunehmen.

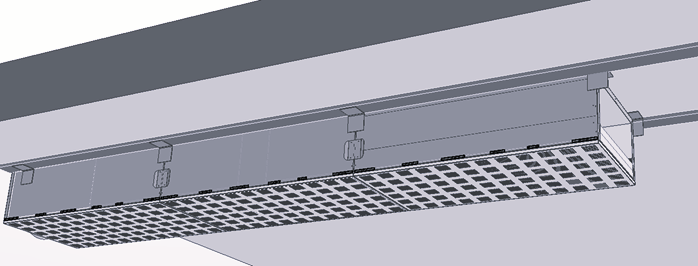

  1. Die mitgelieferten Montagewinkel sind zwischen dem PP+-Lüftungsgerät und der Decke zu montieren. Zur Befestigung der Montagewinkel sind die im Lieferumfang enthaltenen Schrauben zu verwenden. Die innenliegenden Flächen sind mit Dichtungsband abzudichten. Die Dichtungsflächen müssen sauber und eben sein.

Die Montagewinkel können auch zwischen zwei Modulen angebracht werden.

  1. Schalldämpfermodul anbringen.

1

Verbindungsblech



Die Dichtung zwischen den Modulen sollte bei der Montage auf eine Dicke von etwa 3 mm komprimiert werden. Ohne Komprimierung sind die Dichtungen 5 mm dick.

  1. Lufteinlassmodule installieren. Den Abschluss der Modulreihe bildet ein Abschlussmodul.

Optionale Montage der seitlichen Dekorpaneele mit U-Schienen

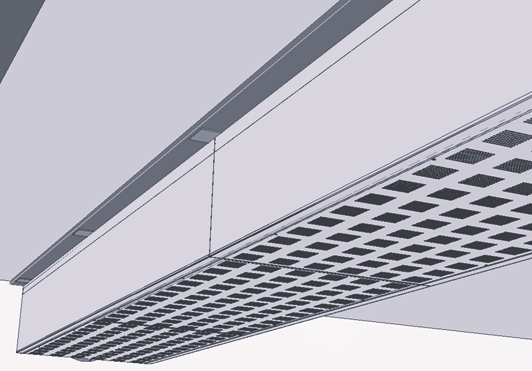

  1. U-Schienen montieren. Das U-Profil an der Unterseite ist mit den im Lieferumfang enthaltenen Schrauben zu befestigen. Die Unterseite der Bodenprofile muss bündig mit dem Luftgitter sein.

1

U-Schiene oben

2

U-Schiene unten

Auf die gekennzeichneten Bereiche achten, auf denen nicht gebohrt werden darf.

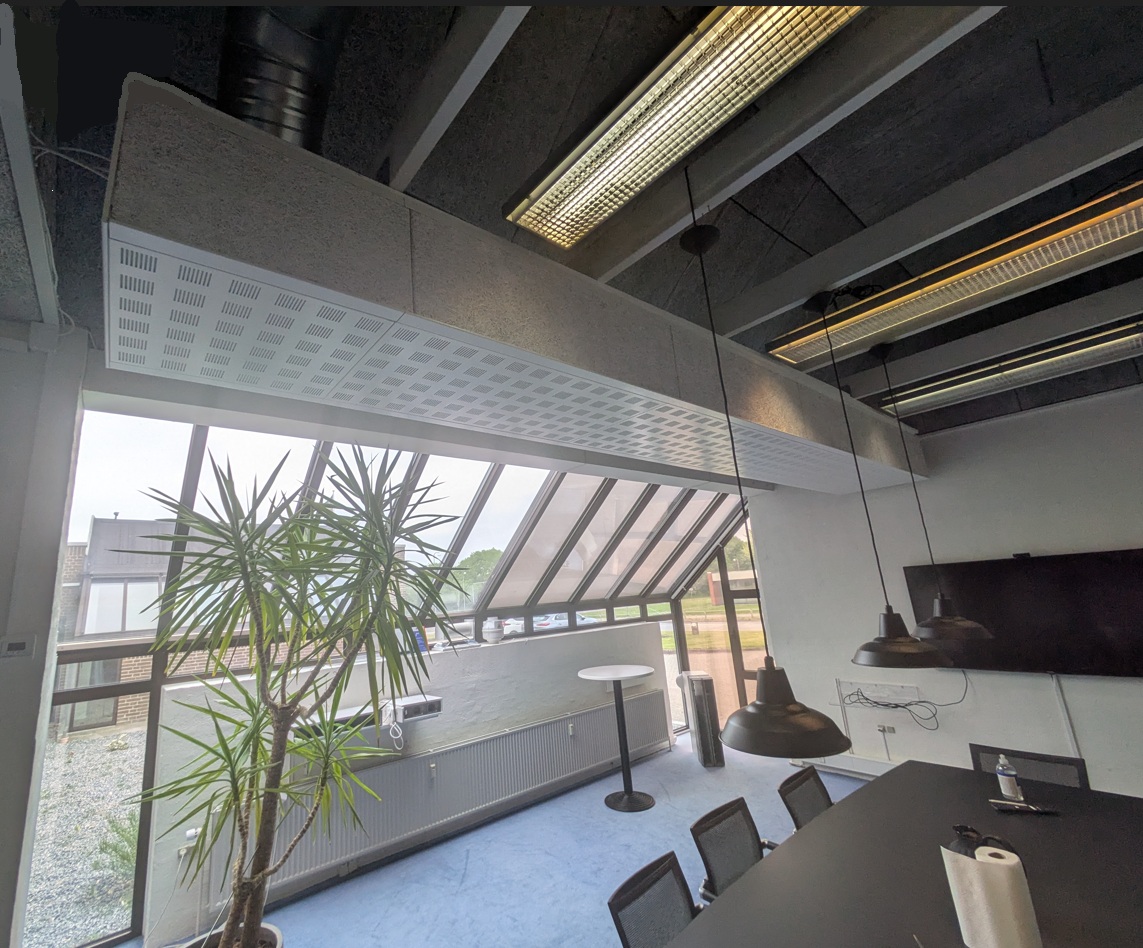

  1. Seitenplatten anbringen.

Die Seitenplatten werden nicht mit dem Produkt geliefert. Es sind die gleichen Platten wie für die Decke zu verwenden. Der Installateur muss die Platten selbst zuschneiden. Die Platten müssen zwischen 1-25 mm dick sein. Wenn die Platten weniger als 25 mm dick sind, wird Schaumstoff zwischen den Kasten und die Platten gelegt, um sie an der Außenseite der Zierprofile zu befestigen.

Im Gebäude kann die Zu/Abluft auch durch eine Decke oder das Dach geführt werden.

Zu- und Abluft über Dach oder Decke (bei Installation unter der Decke)

Das verlegte Lüftungsrohr kann mit den Dummy Modulen DM 600 PP+ (Art.-Nr. 0018.1458) und DM 1200 PP+ (Art.-Nr. 0018.1459) verkleidet werden.



Dadurch ist das Lüftungsrohr verdeckt und das Lüftungsgerät integriert sich optimal in das Raumdesign.
