Apprentissage de l'interrupteur radio EnOcean PP 45 ACT

Lire la notice d'installation et d'utilisation du PP 45 Act. La (les) bascule(s) et le cache de cadre ne sont pas fournis. Utiliser des composants issus des assortiments de commutateurs courants.

Avec l'interrupteur radio EnOcean PP 45 ACT, il est possible de combiner des appareils PushPull à commande radio PP 45 RC avec des appareils d'air sortant câblés (ECA, ER). L'acteur EnOcean peut être utilisé comme un interrupteur d'éclairage normal.

Les appareils d'air sortant câblés (ECA, ER) sont mis en marche en appuyant sur une touche. En même temps, un radio-télégramme est envoyé à l'appareil maître PP 45 RC. Les appareils PP 45 RC (maître + esclave) garantissent l'air entrant nécessaire pour les appareils d'air sortant.

L'apprentissage du PP 45 ACT sur l'appareil PP 45 RC (uniquement appareil maître) est identique à celui d'un détecteur.

Avec l'interconnexion Maître-Esclave les deux appareils PP 45 RC délivrent respectivement 30 m³/h d'air entrant avec la fonction « Air entrant pour appareils d'air sortant ».

C'est pourquoi nous conseillons de n'utiliser le PP 45 ACT qu'avec 2 appareils à commande radio PP 45 RC. L'acteur doit être appris uniquement sur l'appareil maître.

Apprentissage du PP 45 ACT sur l'appareil maître PP 45 RC

  1. Branchement électrique de PP 45 ACT → Notice de montage Kit de montage final, annexe Schémas de raccordement.
  2. Vérifier les fonctions du ventilateur d'air sortant. Si celles-ci fonctionnent correctement, arrêter l'appareil d'air sortant avec le PP 45 ACT.
  3. Mettre l'appareil maître PP45 RC en mode d'apprentissage.

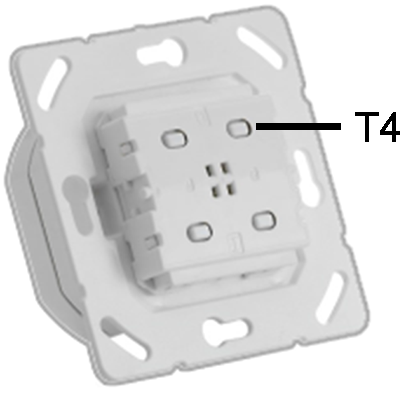

  4. Appuyer une fois sur la touche T4 du PP 45 ACT. L'appareil d'air sortant se met en marche. Les appareils sont maintenant appairés.
  5. Vérifier les fonctions du ventilateur d'air sortant. Si celles-ci fonctionnent correctement, arrêter l'appareil d'air sortant avec le PP 45 ACT.
