Service-Menü RLS 45 K

LEDs	Parameter	Einstellwert / Binäre Anzeige*	Einstellung / Beschreibung

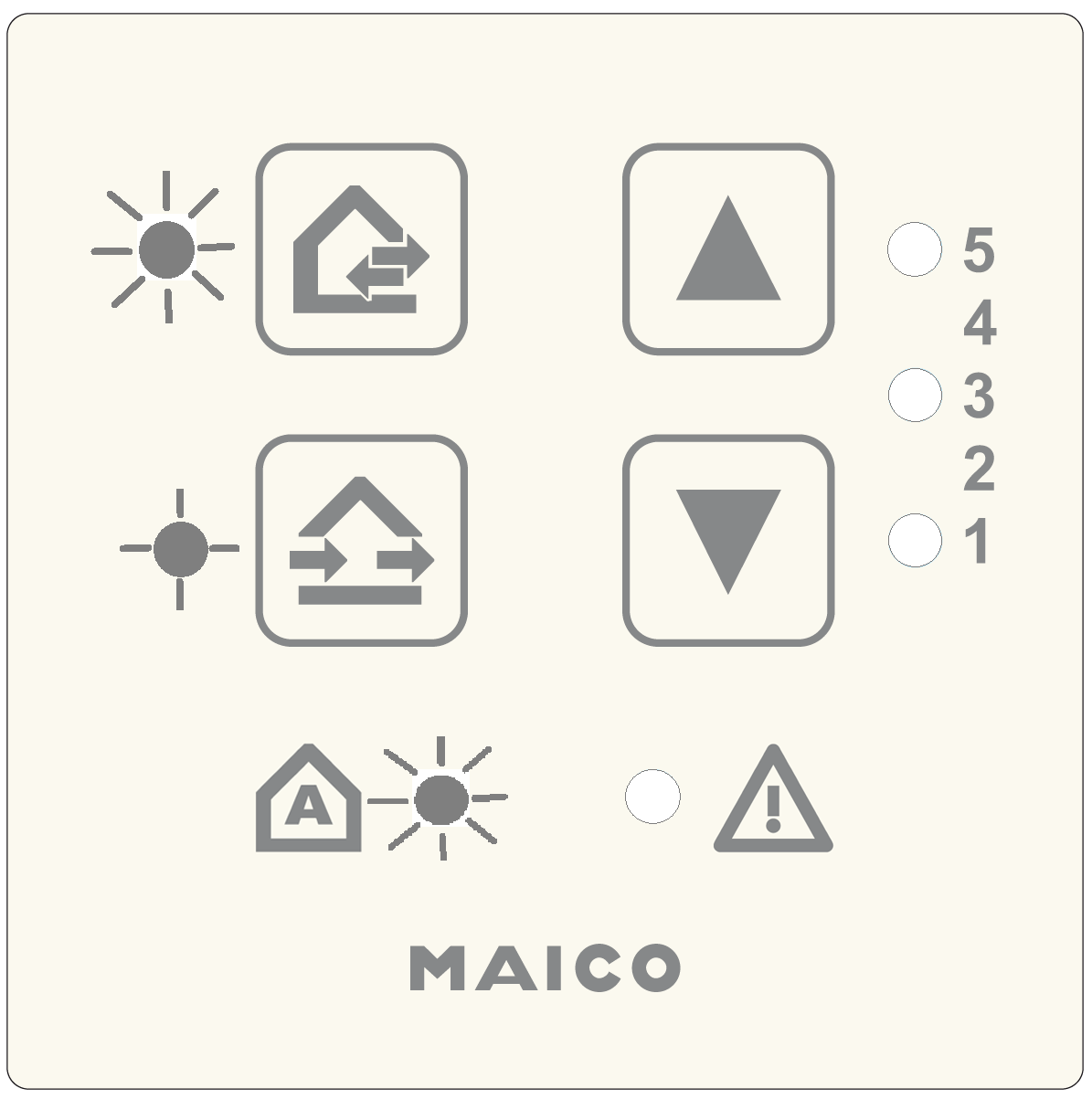

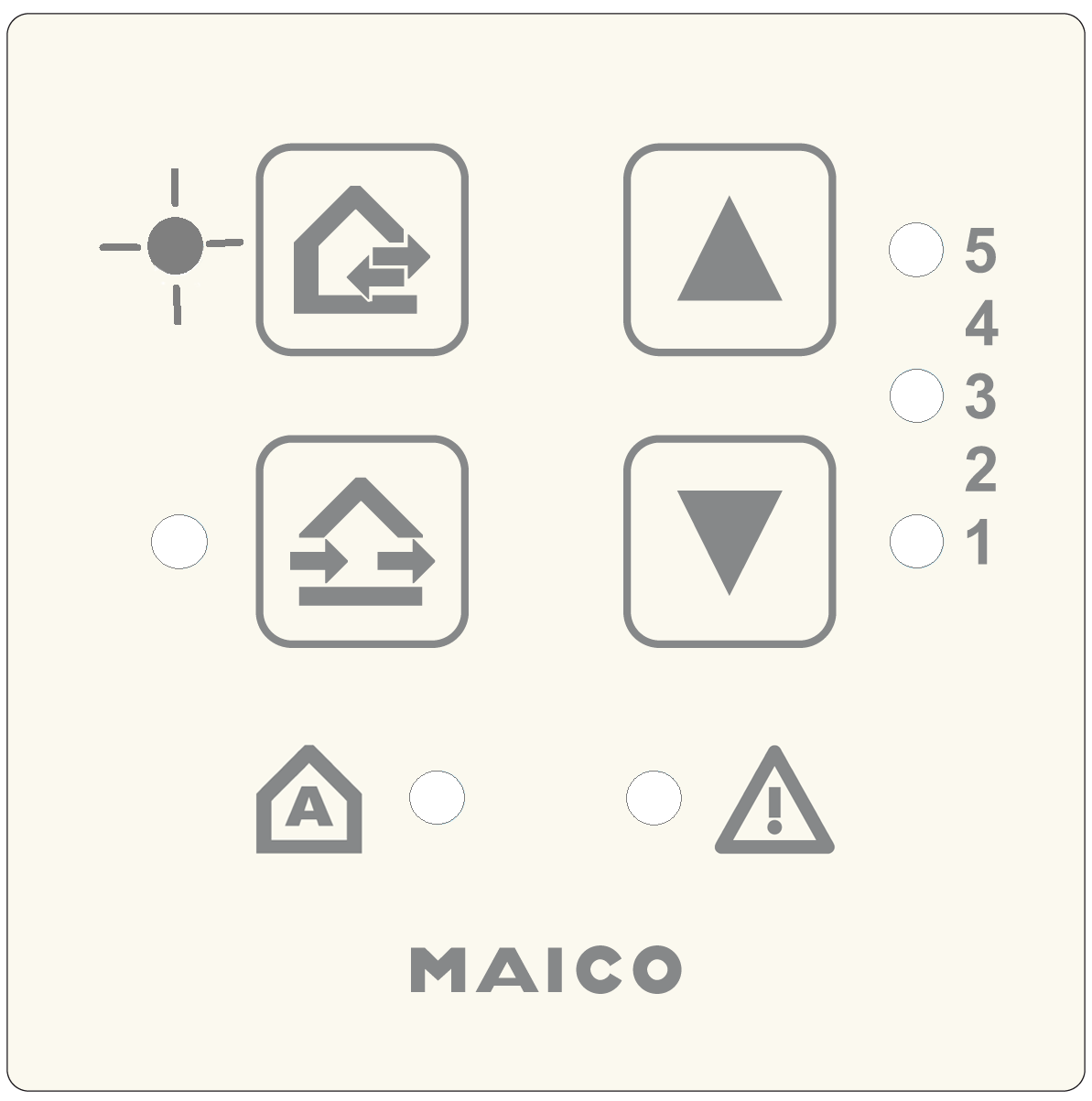

	Gerätetyp an RLS (Fan1/Fan2)	1 2	PP 45 PPB 30 O Hier wird die Typenfamilie ausgewählt, die an der Lüfterschnittstelle Fan1/Fan2 angeschlossen wird. Achtung: Es sind nur sortenreine Gerätekombinationen PP 45 oder PPB 30 an der Lüfterschnittstelle zulässig!

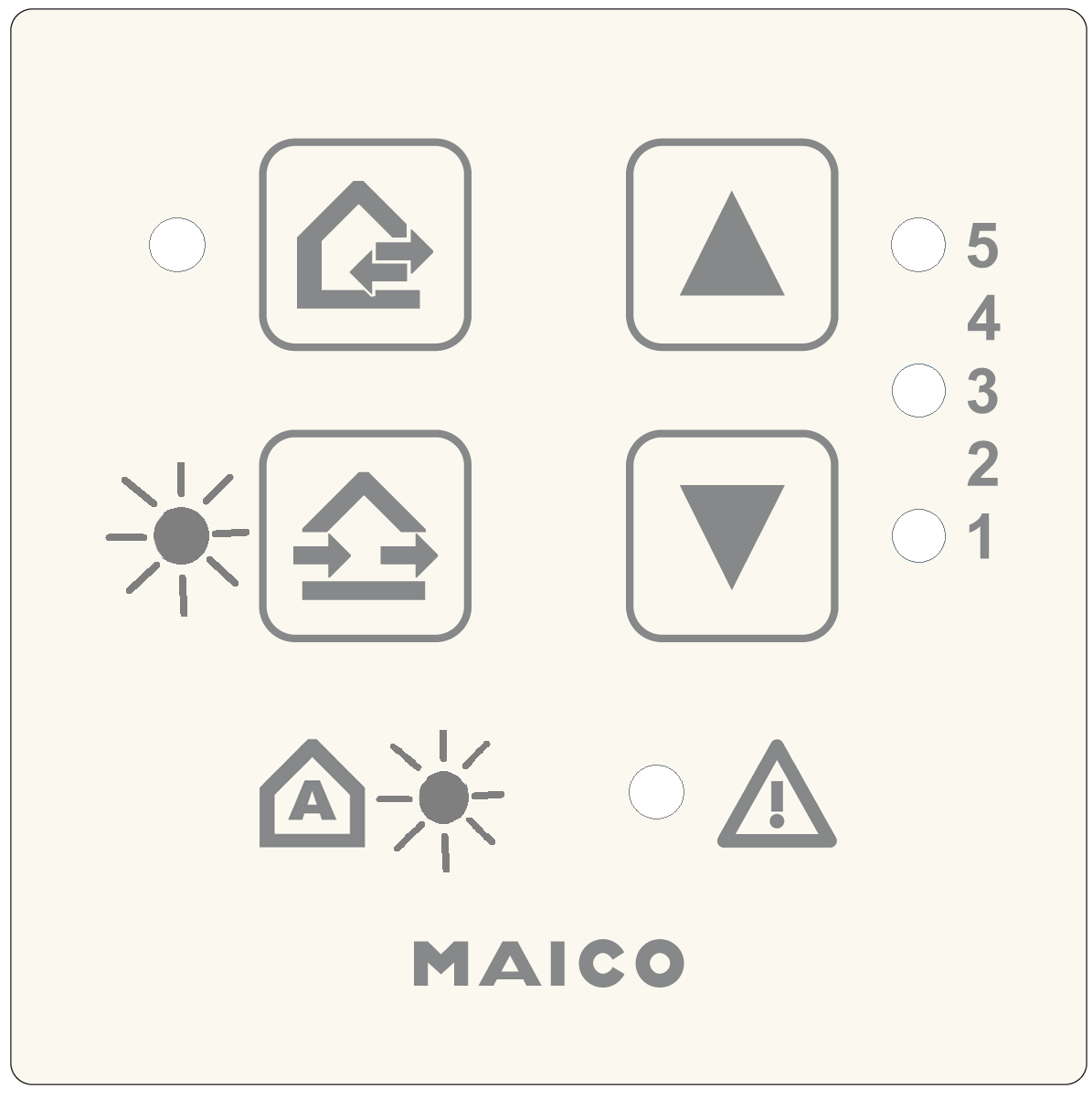

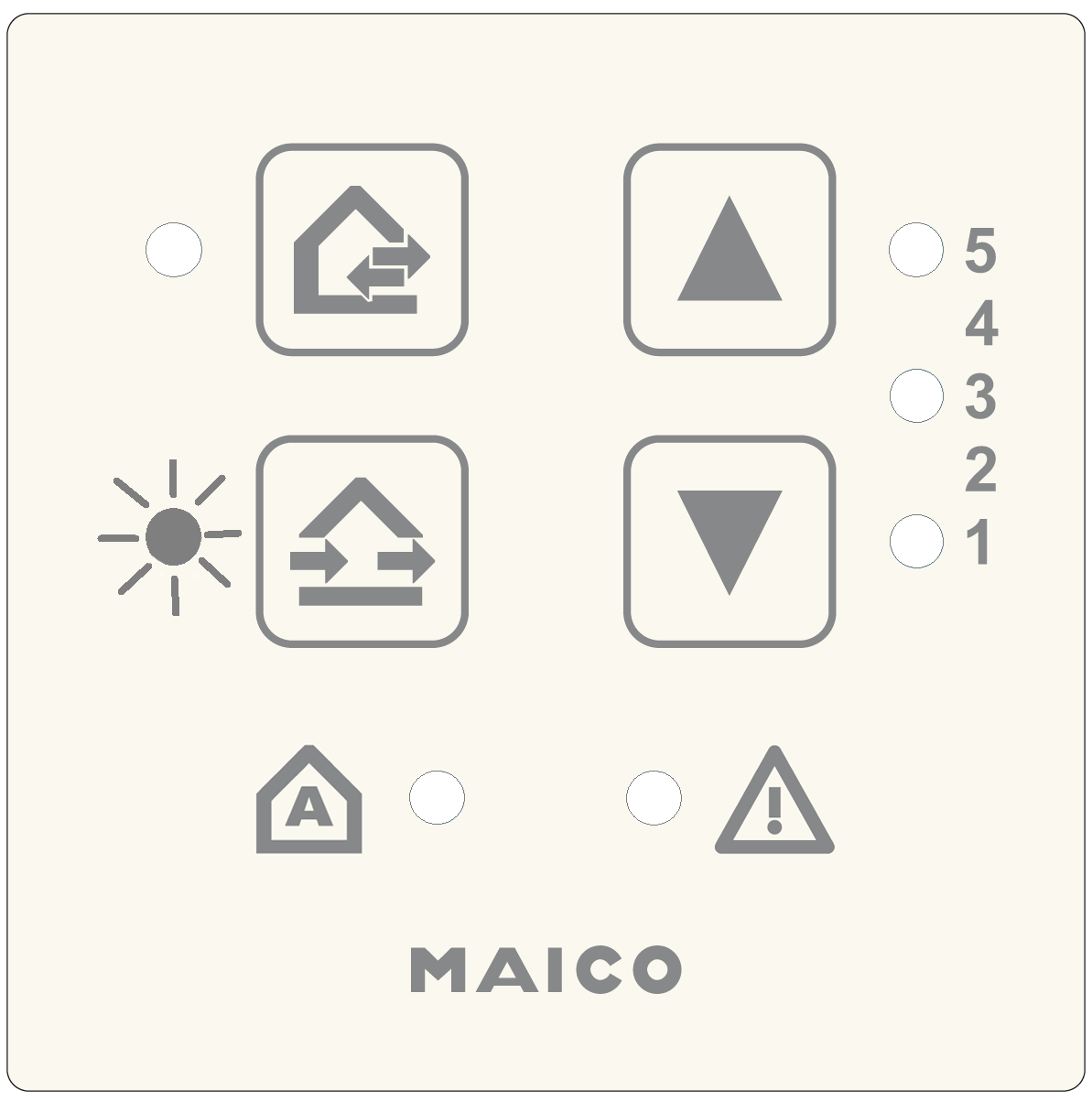

	Anzahl Gerätepaare/Geräte an RLS (Fan1/Fan2)	1 2 3 4 5	1 Gerätepaar PP 45 oder 1 PPB 30 2 Gerätepaare PP 45 oder 2 PPB 30 3 Gerätepaare PP 45 oder 3 PPB 30 Ungerade Anzahl 3 Geräte PP 45 Ungerade Anzahl 5 Geräte PP 45 Hier wird die Anzahl der an der Lüfterschnittstelle (Fan1/Fan2) angeschlossenen Geräte ausgewählt. Achtung: Freischaltung/Anzahl der PPB 30 K-Geräte wird in anderen Untermenü (Parameter PPB 30 K) berücksichtigt

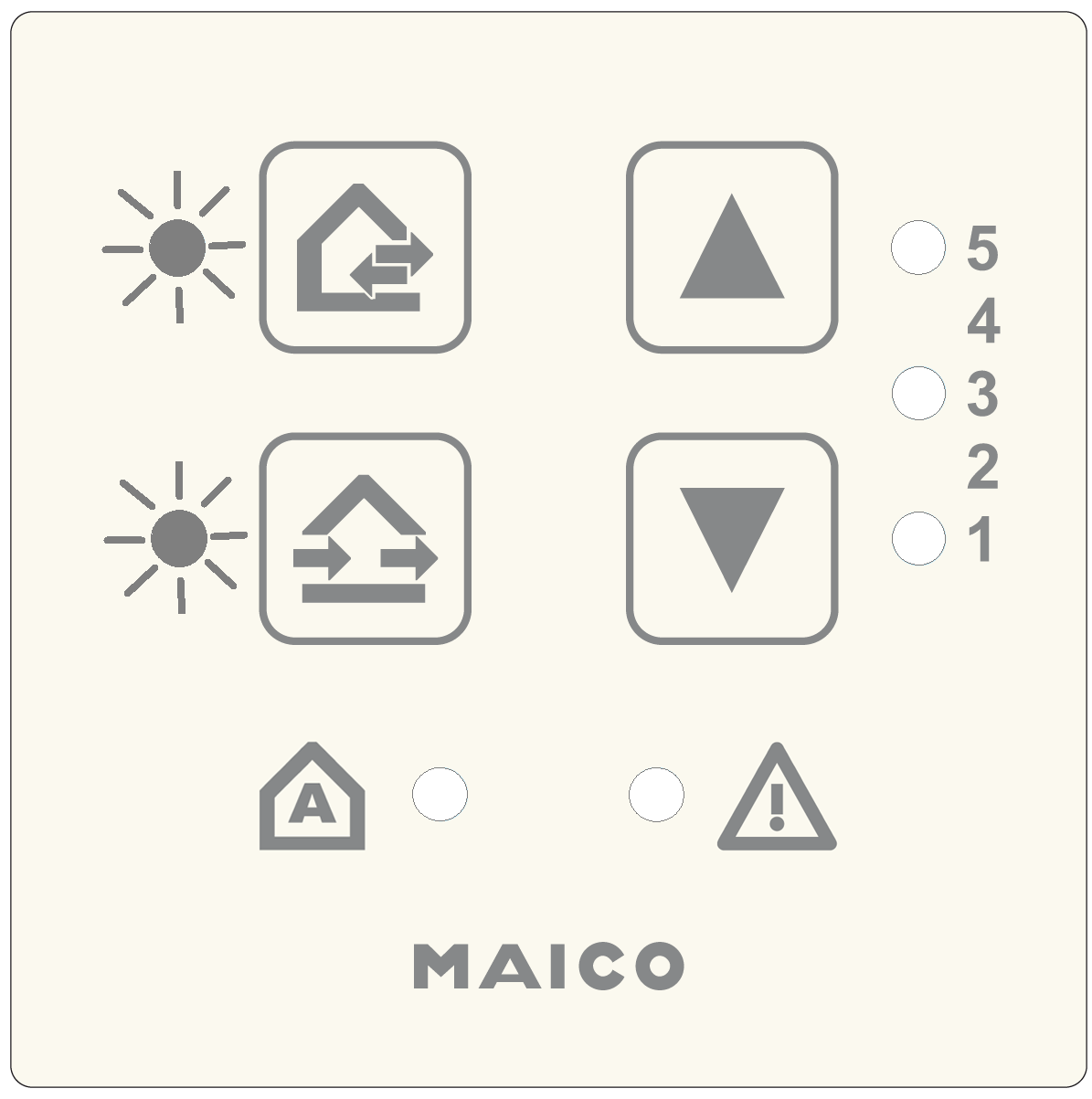

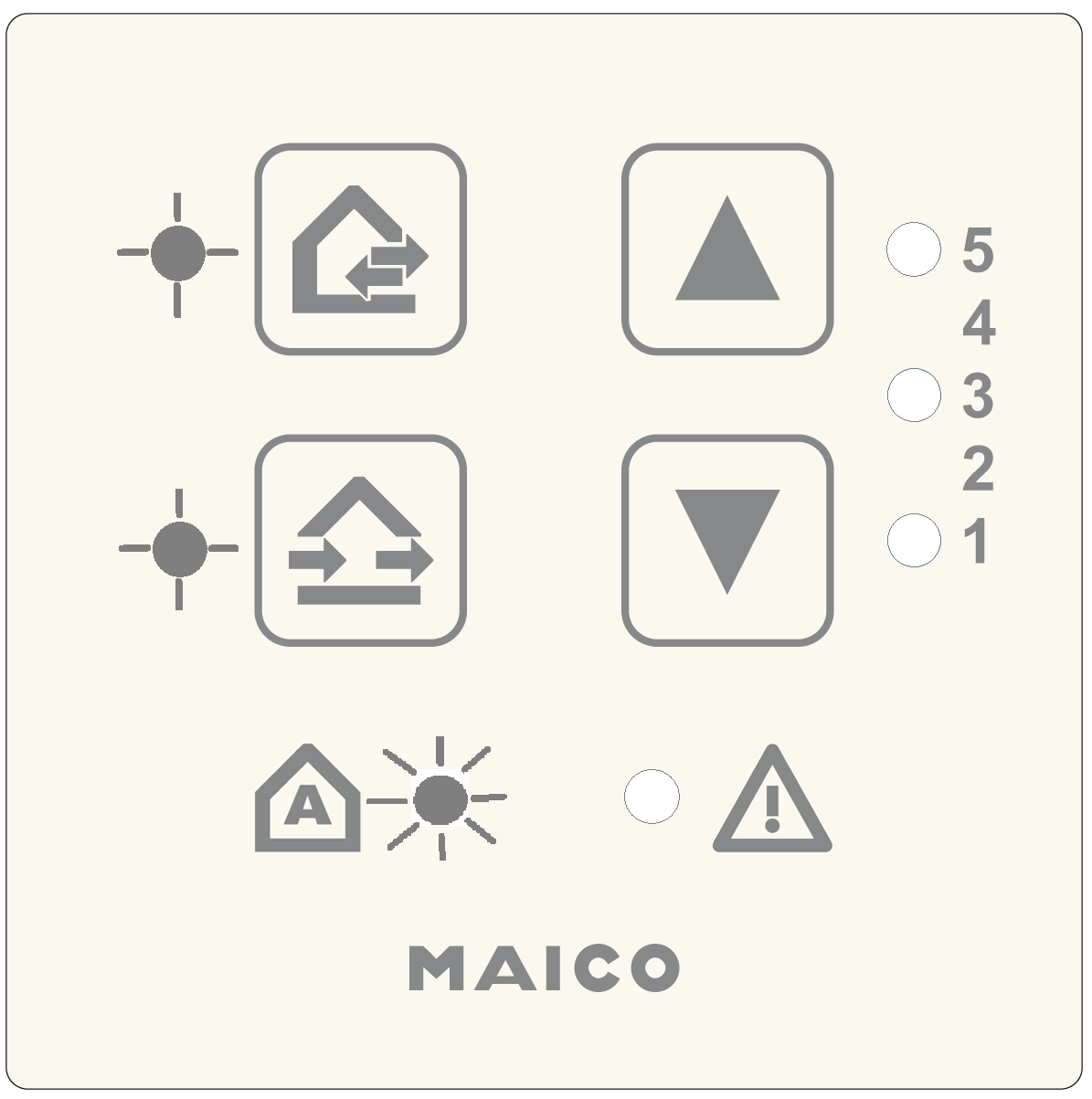

	Lüftungsstufen	1 2	Lüftungsstufe „0“ möglich Lüftungsstufe „0“ gesperrt Bei Einstellung Lüftungsstufe "0" gesperrt können die Lüftungsgeräte an dieser Steuerung nicht abgeschaltet werden. Die Geräte laufen dann mindestens mit Lüftungsstufe 1.
* Die Einstellung der Service-Menü Punkte erfolgt nach dem 3-stelligem Binärcode 111, z.B. der Einsteller „5“ wird als 101 angezeigt → Obere und untere LED leuchten.

LEDs	Parameter	Einstellwert / Binäre Anzeige*	Einstellung / Beschreibung

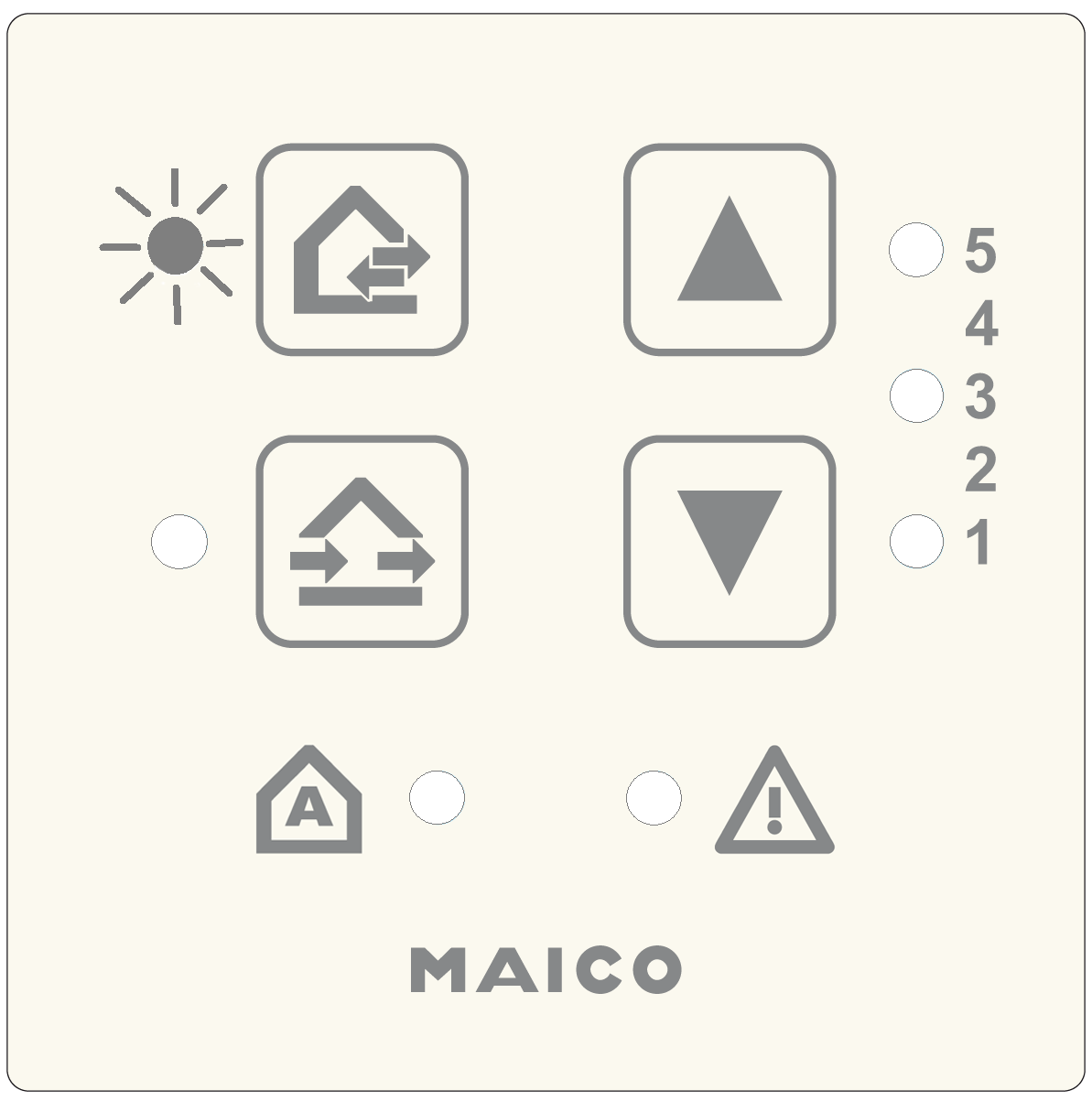

	Leistungsteile (LT´s) oder Raumluftsteuerungen (RLS)	0 1 2 3 4 5 6	Betrieb ohne weitere(s) LT´s/RLS Betrieb mit 1 LT oder RLS Betrieb mit 2 LT´s oder RLS Betrieb mit 3 LT´s oder RLS Slave Nr. 1 Slave Nr. 2 Slave Nr. 3 Einsteller, um diese Raumluftsteuerung mit weiteren Raumluftsteuerungen (RLS) oder Leistungsteilen (LTs) zu erweitern. Beispiel: An RLS #1 werden zwei weitere RLS (RLS #2 und #3) angeschlossen. Einstellwert = 2. An RLS #2 Einstellwert 4 und an RLS #3 Einstellwert 5 setzen. Achtung: Es sind nur sortenreine RLS-Kombinationen zulässig!

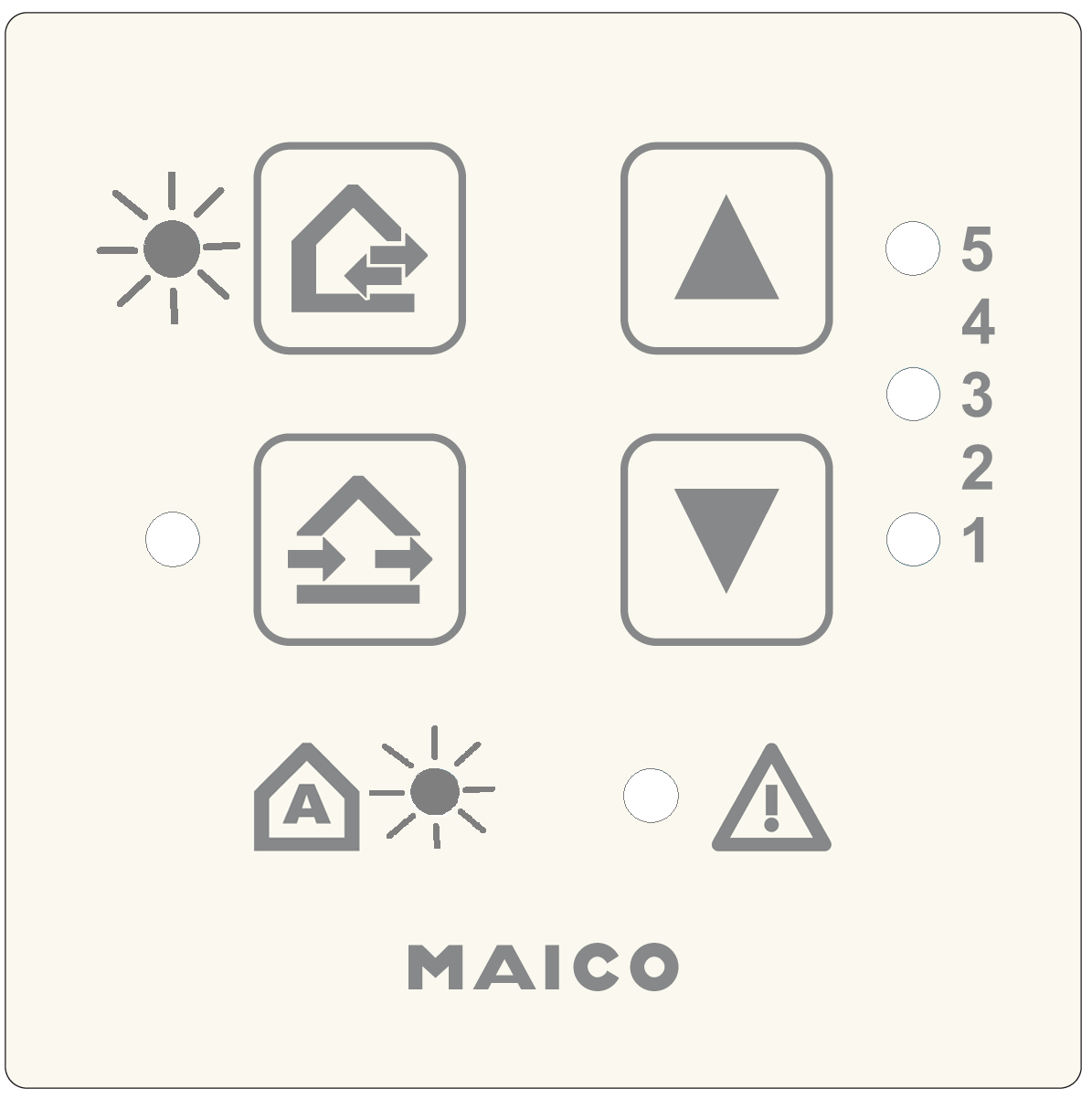

	230 VAC-Eingang	1 2 3 4 5 6	Einschlafmodus Stoßlüftung Sicherheitsabschaltung Zuluftbetrieb ohne Nachlauf Zuluftbetrieb mit Nachlaufzeit 6 Min. Zuluftbetrieb mit Nachlaufzeit 15 Min. Zur Einstellung einer Zusatzfunktion. Diese kann mit einem Taster oder Schalter am 230 V-Eingang aktiviert werden.
* Die Einstellung der Service-Menü Punkte erfolgt nach dem 3-stelligem Binärcode 111, z.B. der Einsteller „5“ wird als 101 angezeigt → Obere und untere LED leuchten.

LEDs	Parameter	Einstellwert / Binäre Anzeige*	Einstellung / Beschreibung

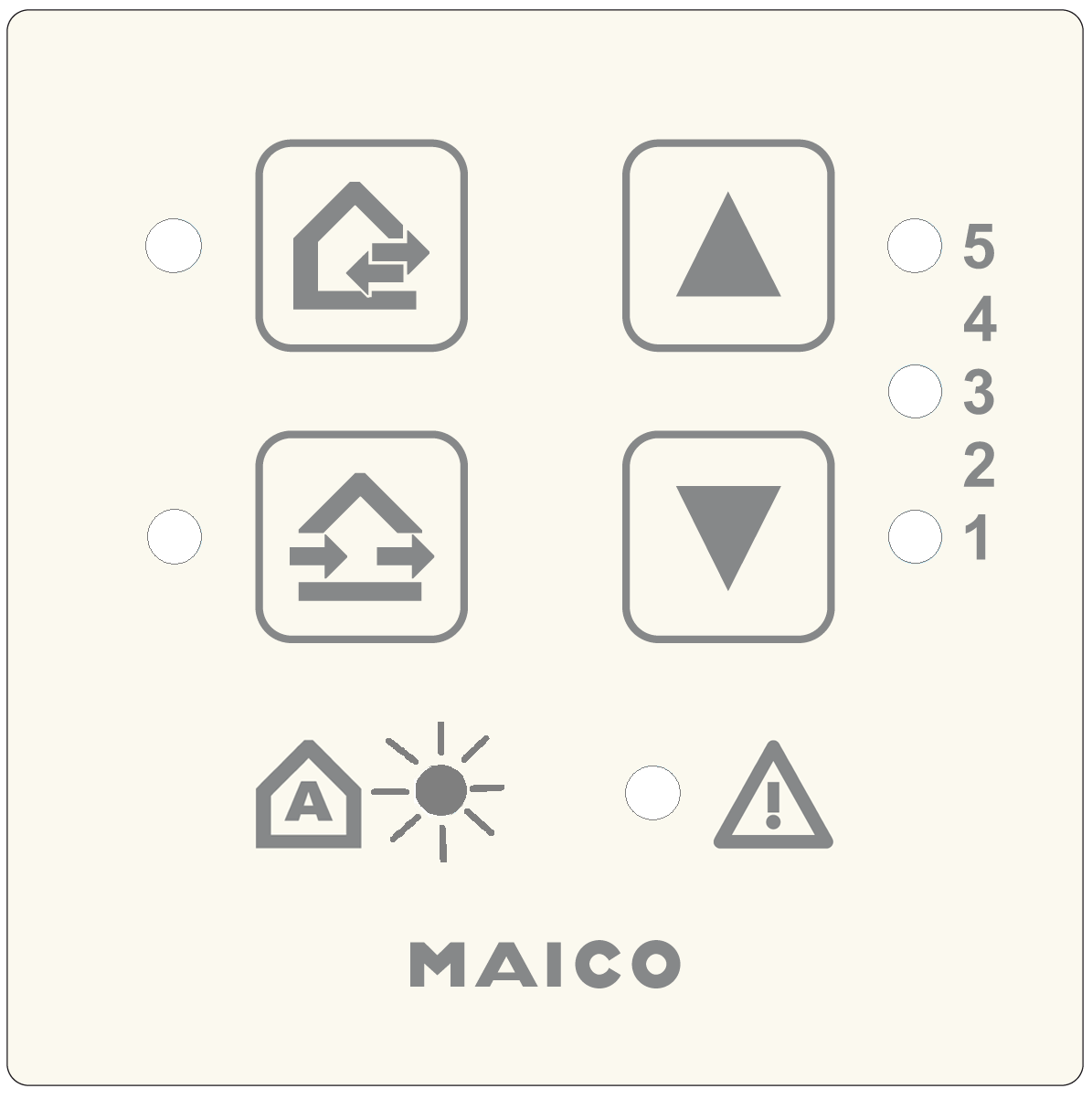

	Sensoren	0 1 2 3 4 5 6 7	Kein Sensor 1 Sensor intern 1 Sensor intern + 1 Sensor extern 1 Sensor intern + 2 Sensoren extern 1 Sensor intern + 3 Sensoren extern 0 Sensor intern + 1 Sensor extern 0 Sensor intern + 2 Sensoren extern 0 Sensor intern + 3 Sensoren extern Wählen Sie aus, wie viele interne und externe Sensoren angeschlossen/kombiniert sind. Zur Verfügung stehen der interne Sensor PP 45 HYI und die externen Sensoren PP 45 HY, PP 45 CO2 und PP 45 VOC.

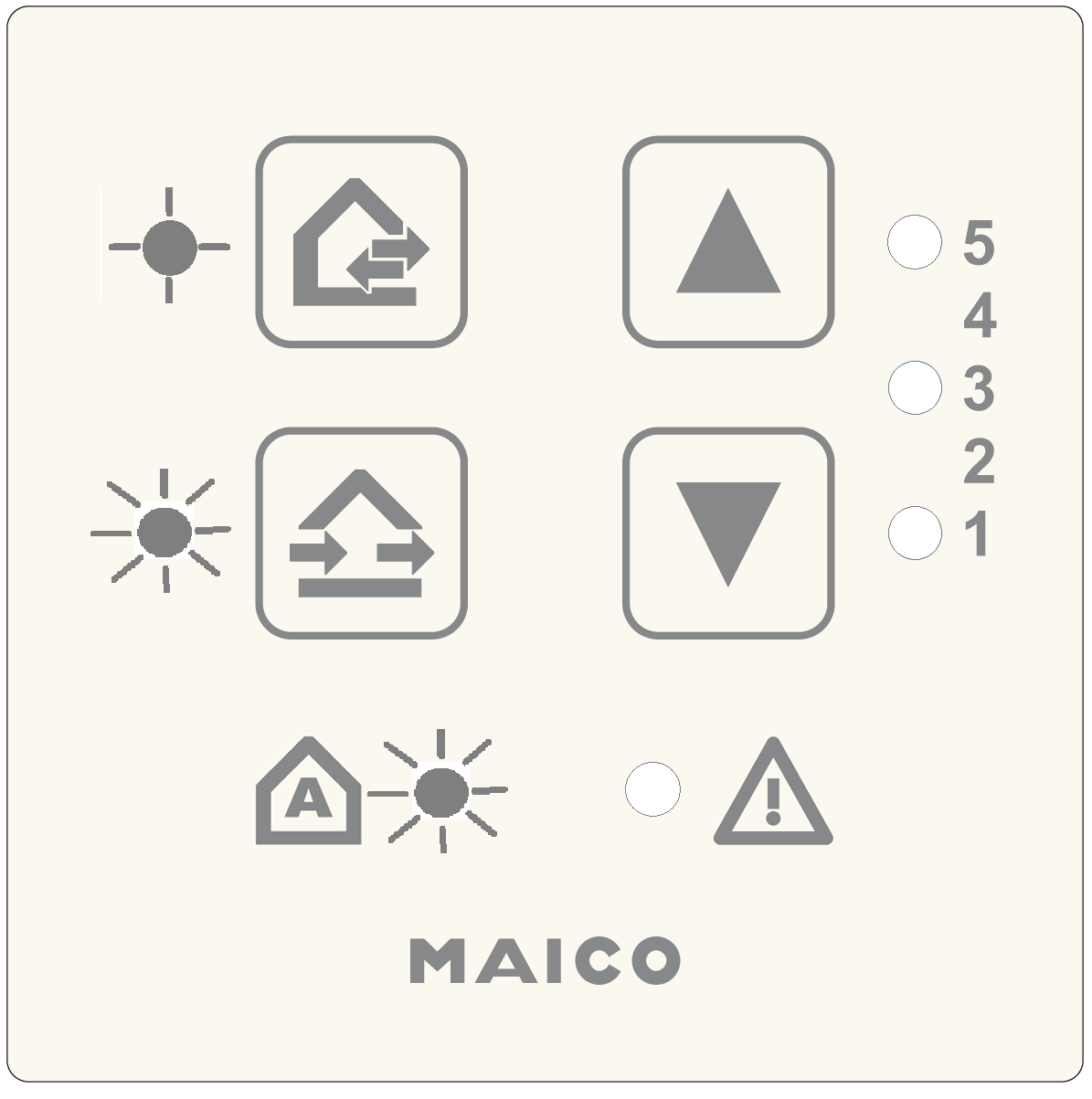

	EnOcean	0 1	EnOcean-Modul nicht vorhanden EnOcean-Modul vorhanden Mit diesem Einsteller wird der Einsatz des EnOcean-Erweiterungsmoduls (PP 45 EO) freigeschaltet.
* Die Einstellung der Service-Menü Punkte erfolgt nach dem 3-stelligem Binärcode 111, z.B. der Einsteller „5“ wird als 101 angezeigt → die oberste und unterste LEDs leuchten.

LEDs	Parameter	Einstellwert / Binäre Anzeige*	Einstellung / Beschreibung
	Nicht belegt	-	-

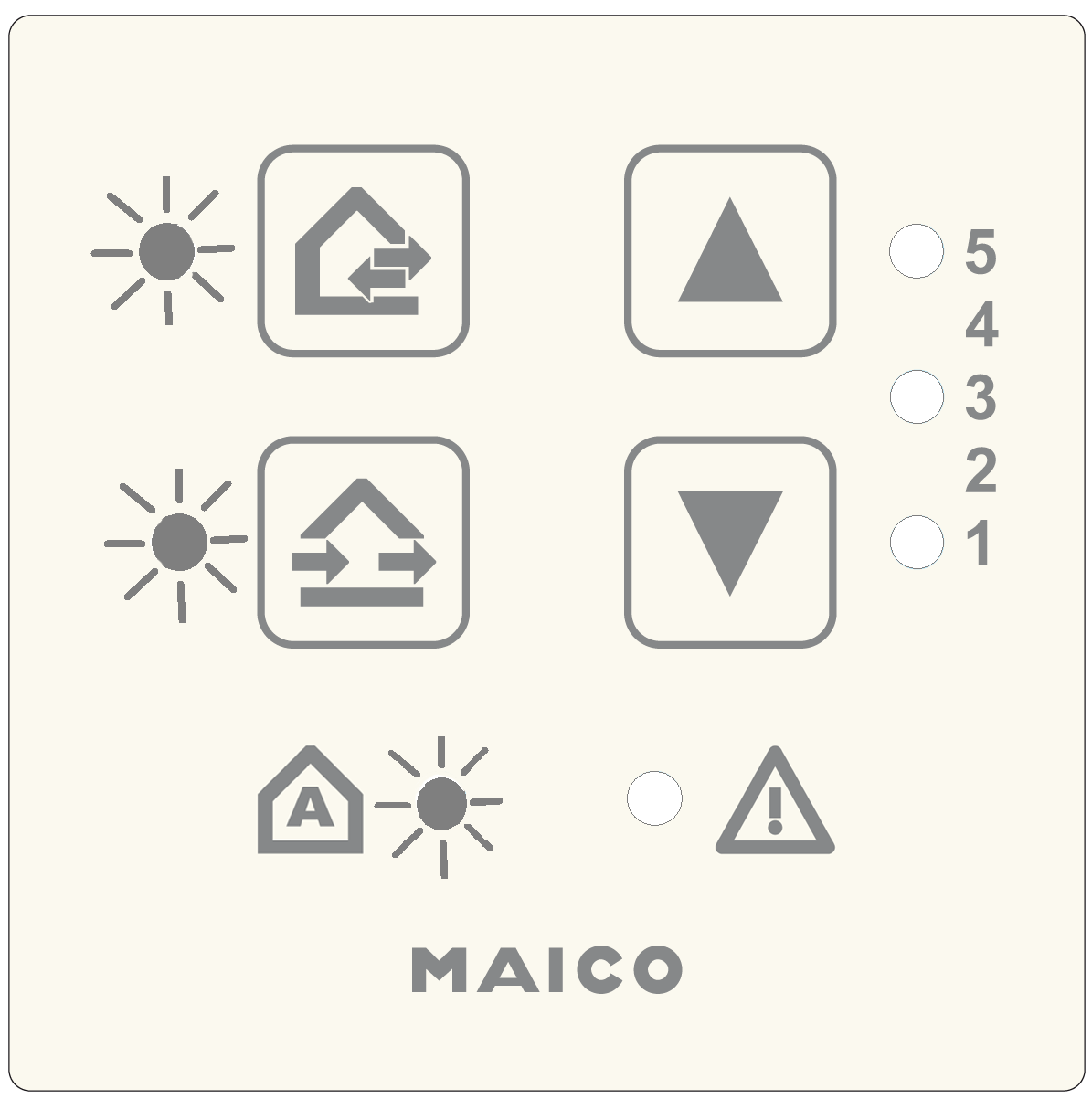

	PPB 30 K	0 1 2 3	Kein PPB 30 K 1 PPB 30 K 2 PPB 30 K 3 PPB 30 K Geben Sie hier die Anzahl der an der RS 485-Schnittstelle angeschlossenen PPB 30 K-Geräte an.
	ModBus- Einstellungen	1 2 3	RS-485 inaktiv ModBus aktiv 9600 Baud ModBus aktiv 19200 Baud Mit diesem Einsteller wird der ModBus akiviert und die Baudrate gesetzt. Achtung: Bei aktiver Modbus-Schnittstelle ist der Anschluss von PPB 30 K oder von externen Sensoren/LTs/RLS nicht möglich.
	ModBus-Adresse	1 2 3 4 5 6 7	Adresse 10 Adresse 11 Adresse 12 Adresse 13 Adresse 14 Adresse 15 Adresse 16 Mit diesem Einsteller wird die ModBus Adresse gewählt.
* Die Einstellung der Service-Menü Punkte erfolgt nach dem 3-stelligem Binärcode 111, z.B. der Einsteller „5“ wird als 101 angezeigt → Obere und untere LED leuchten.
