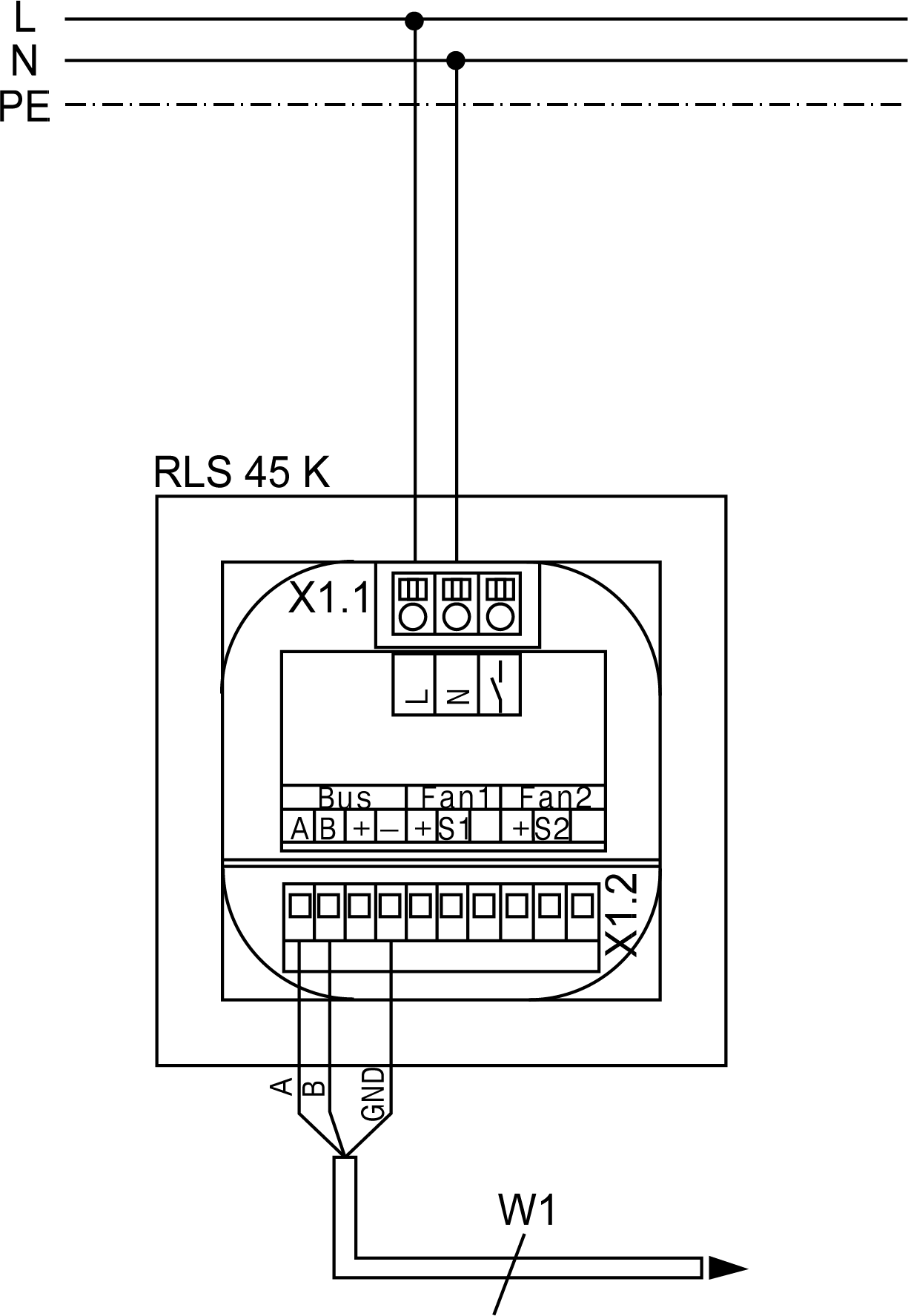

Schéma de raccordement RLS 45 O / RLS 45 K – ModBus

RLS 45 K

Commande d'air ambiant PushPull 45 Confort
Interface ModBus également disponible avec la RLS 45 O.

X1.1

Borne de raccordement secteur

X1.2

Douille de connecteur Fan/Bus

W1

Câble de raccordement GLT (ModBus).
Câble de commande recommandé J-Y (ST) Y 2x2x0,8 mm. Longueur max. du câble jusqu'à la passerelle, env. 100 m. Procéder au paramétrage et à l'adressage par mode Service ou IBS*.
*IBS (logiciel de mise en service) uniquement en combinaison avec la RLS 45 K.
