Anschluss von externem PP-Zubehör am RS 485-Bus

Installation in UP-Dose. Zulässige Netz- und Steuerleitungen sind bereits verlegt.

  1. Netzsicherung ausschalten und gegen Wiedereinschalten sichern.
  2. Die beigefügten Anschlussstecker der Steuerungen und Zubehörkomponenten mit der Netzleitung und den RS 485-Bus-Steuerleitungen verdrahten, siehe Steckeraufkleber oder Anschluss- und Verdrahtungspläne:

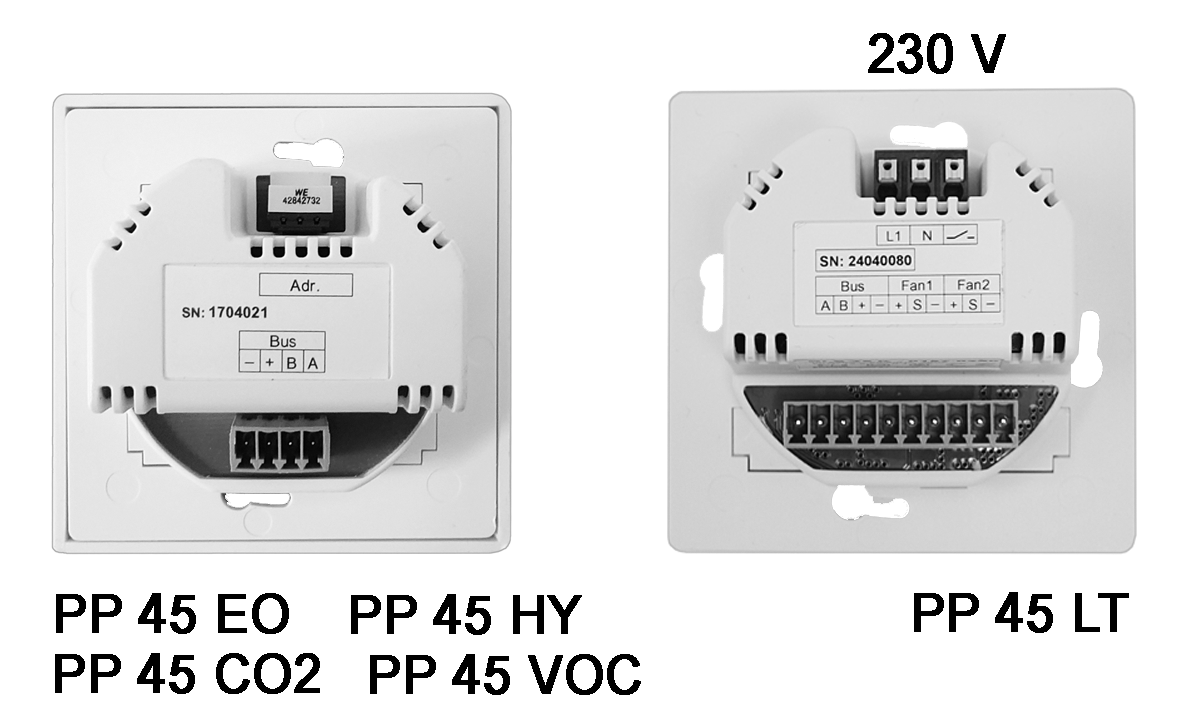

    Leistungsteile und RLS 45-Steuerungen mit
    8-poligem Anschlussstecker
    EnOcean-Modul und externe Sensoren mit
    4-poligem Anschlussstecker
  3. Die Anschlussstecker einstecken.
  4. Separaten Netzleitungsanschluss an den PP 45 LTs vornehmen.
  5. Die Komponenten in die UP-Dosen einsetzen und jeweils mit 4 Schrauben mit der UP-Dose verschrauben.
  6. Warnschild entfernen und Netzsicherung einschalten.
  7. Lüftungssystem in Betrieb nehmen.

Die Inbetriebnahme erst durchführen, wenn alle Lüftungsgeräte und Systemkomponenten komplett installiert sind und das Gebäude bezugsfertig ist. Für Inbetriebnahme siehe Montageanleitung Endmontage-Set.

  1. Im Servicemenü der RLS 45-Steuerung die Zubehörkomponenten aktiv schalten. Für Systeme mit RLS 45 K-Steuerung ist dies auch mit der Inbetriebnahmesoftware möglich.
  2. Einen Funktionstest durchführen. Dabei sämtliche Zubehörfunktionen testen (Signalstärke, Feuchtefunktion etc.).
