Kanalanschlüsse

Geräte mit runden Kanalanschlüssen haben Anschlüsse mit Gummidichtungen.

Geräte mit rechteckigen Kanalanschlüssen müssen mit dem beiliegenden Dichtungsband ergänzt werden.

Die raumseitige Be- und Entlüftung muss mit flexiblen Stutzen an das Gerät angeschlossen werden. Diese müssen in verlängerter Länge montiert werden.

Die Kanäle müssen mit einer Dichtung oder einem anderen lecksicheren Element dicht gemacht werden und es muss eine Isolierung vorgesehen werden, um die Wärmeübertragung in den Kanälen zu minimieren.

Die Größe der Kanäle ist auf der Grundlage des Luftdurchsatzes und des maximalen externen Druckabfalls des Geräts zu bestimmen und muss entsprechend der Kapazität des Geräts ausgelegt werden.

Die mit der Außenumgebung verbundenen Frischluftansaug- und Abluftkanäle dürfen nicht offen liegen.

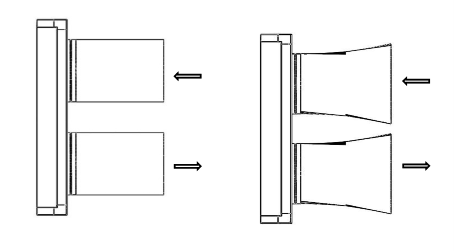

Turbulente Strömungen beim Ansaugen und Ausblasen müssen durch den Einbau eines geraden Kanalstücks oder eines Expansionsstücks in eine laminare Strömung umgewandelt werden, um den Druckabfall zu verringern, da andernfalls ein unerwartet starker Druckabfall auftreten würde.

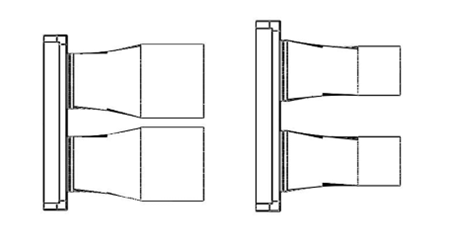

Änderungen der Kanalabschnitte am Lufteintritt und am Luftaustritt des Geräts müssen mit einem Reduzierstück vorgenommen werden. Rohrleitungen mit unterschiedlichen Querschnitten dürfen nicht direkt an die Ein- und Auslasssektionen des Geräts angeschlossen werden. Querschnittsänderungen müssen mit einem Mindestwinkel von 15 Grad vorgenommen werden.

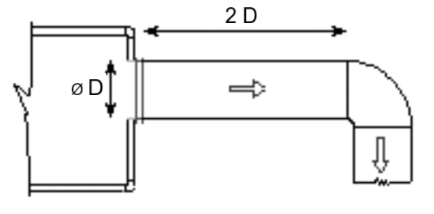

In Fällen, in denen die Richtung des Luftstroms unmittelbar nach dem Auslass- oder Ansaugabschnitt des Geräts geändert werden soll, oder in Fällen, in denen ein Gerät (Kanal-Elektroerhitzer oder Kanal-Wasserheizregister), wie in der nachstehenden Abbildung dargestellt, vor den Standardbögen oder vor dem Gerät installiert werden soll, muss der zweifache äquivalente Durchmesser vorgesehen werden.

Durch die Installation eines parallelen Kanals in einem bestimmten Abstand wird der durch die Änderung der Luftstromrichtung verursachte Druckabfall minimiert.

Für den Übergang von rund zu rechteckig oder von rechteckig zu rund müssen geeignete Übergangsstücke verwendet werden. Es sollte nicht direkt mit einem rechteckigen Abschnitt oder einem rechteckigen Abschnitt mit einem runden Abschnitt verbunden werden.

Am Frischlufteinlass und am Auslass nach außen sollte ein Drahtgitter verwendet werden, um das Eindringen von Regenwasser und Fremdkörpern zu verhindern.
