Montage der Außenabdeckungen RV 2 AL

Laibungsvarianten RV 2 AL = Zubehör für Vormontage-Set RV 2 VLR (rechts) und RV 2 VLL (links)

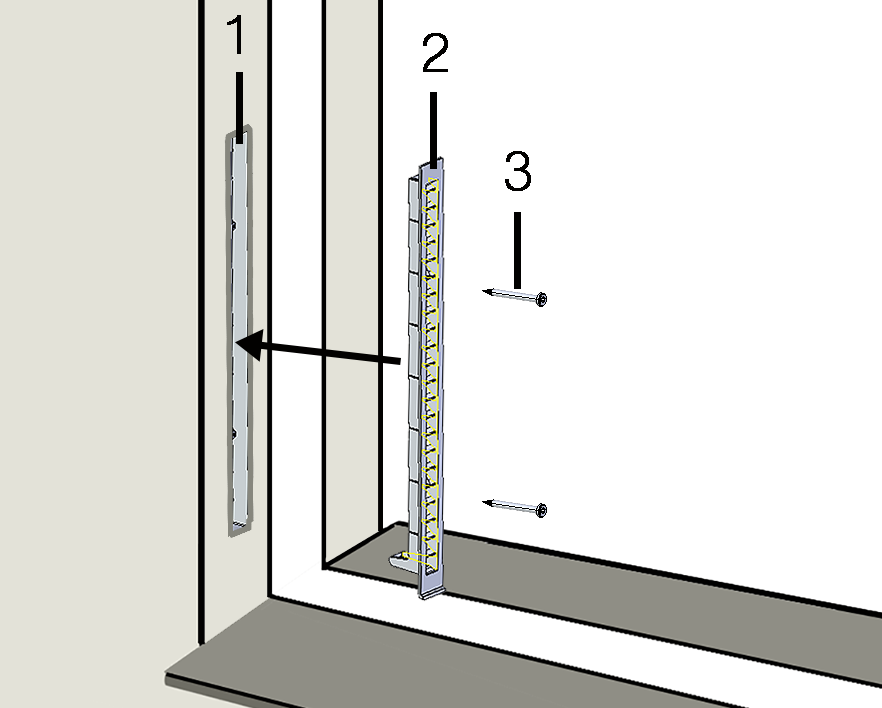

Abbildung RV 2 VLR. Ohne Abbildung RV 2 VLL.

1

RV 2-Vormontage-Set 90° (Laibung)

2

Außengitter Laibung

3

Befestigungsschraube (2 Stück)

Sicherheitshinweise beachten!

VORSICHT Verletzungsgefahr beim Umgang mit scharfkantigen Komponenten, z. B. bei Edelstahlabdeckungen. Schutzhandschuhe benutzen.

  1. Nach Beendigung der Außenputzarbeiten den Putzschutzdeckel entfernen. Die 90°-Umlenkung der RV 2-Montagehülse muss putzbündig eingeputzt sein.
  2. Kondensatablauf der RV 2-Montagehülse reinigen. Das Kondensat muss frei ablaufen können.
  3. Außengitter in die 90°-Umlenkung einsetzen und mit den beiden beigefügten Befestigungsschrauben festschrauben. ACHTUNG: Kondensatabführung sicherstellen. Es darf kein Kondensat zwischen Montagehülse und Außenwand eindringen
  4. Festen Sitz des Außengitters prüfen und sicherstellen.
  5. Empfehlung: Außengitter zusätzlich abdichten.
