Montage der Außenabdeckungen RV 2 AH / AV

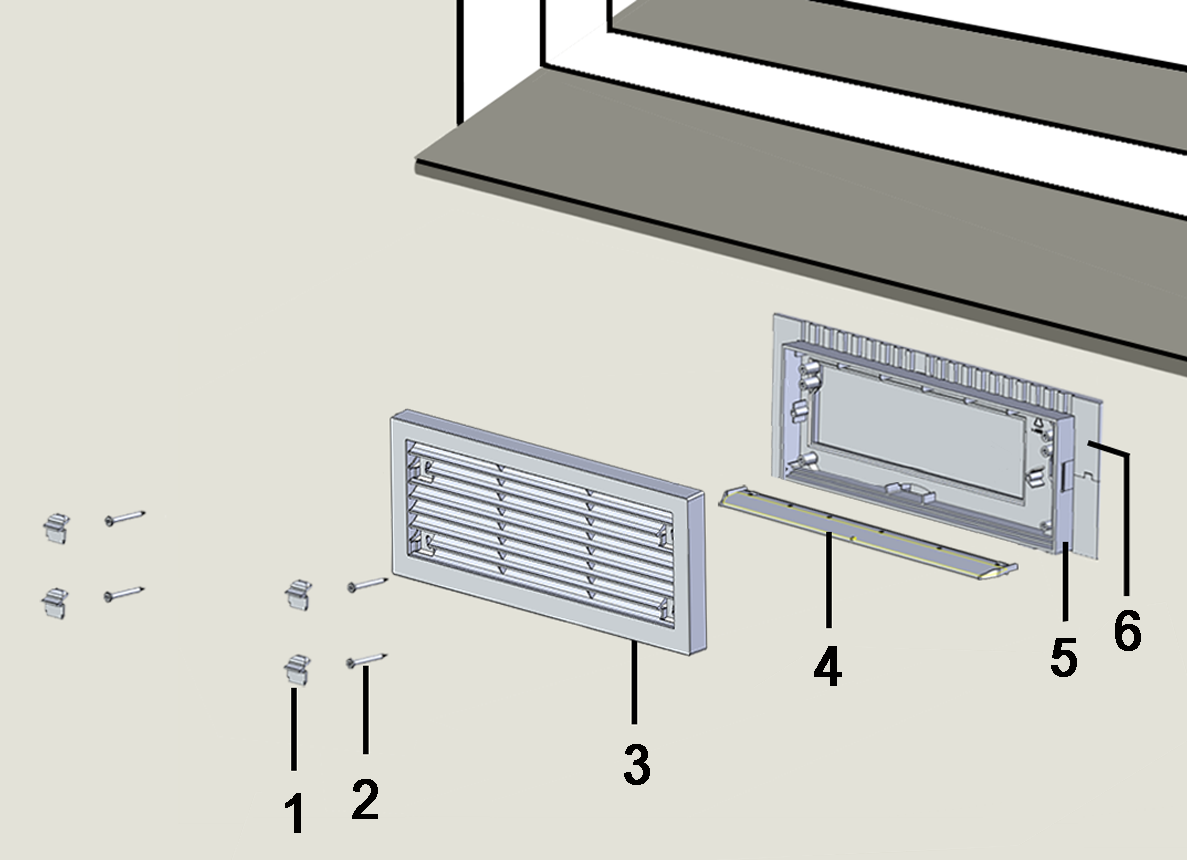

RV 2 AH (horizontal) = Zubehör für Vormontage-Set RV 2 VH

1	Schraubenabdeckung (4 Stück)
2	Befestigungsschraube (4 Stück)
3	Außengitter
4	Abtropfschiene lang mit Dichtband unten
5	Anputzrahmen
6	RV 2-Montagehülse, siehe Vormontage-Set RV 2 VH

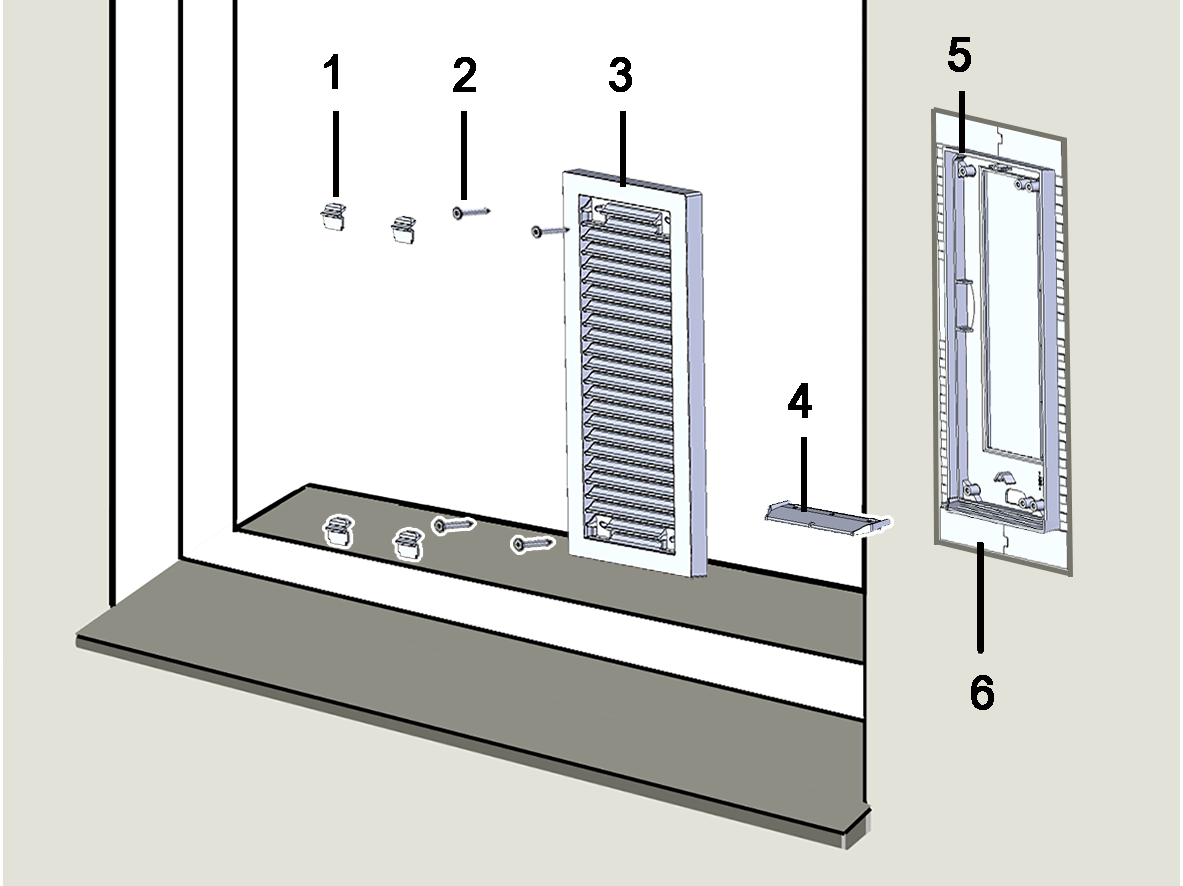

RV 2 AV (vertikal) = Zubehör für Vormontage-Set RV 2 VV

1	Schraubenabdeckung (4 Stück)
2	Befestigungsschraube (4 Stück)
3	Außengitter
4	Abtropfschiene lang mit Dichtband unten
5	Anputzrahmen
6	RV 2-Montagehülse, siehe Vormontage-Set RV 2 VV

Sicherheitshinweise beachten!

VORSICHT Verletzungsgefahr beim Umgang mit scharfkantigen Komponenten, z. B. bei Edelstahlabdeckungen. Schutzhandschuhe benutzen.

Nach Beendigung der Außenputzarbeiten den Putzschutzdeckel entfernen. Die RV 2-Montagehülse muss putzbündig eingeputzt sein.
Kondensatablauf der RV 2-Montagehülse reinigen. Das Kondensat muss frei ablaufen können.

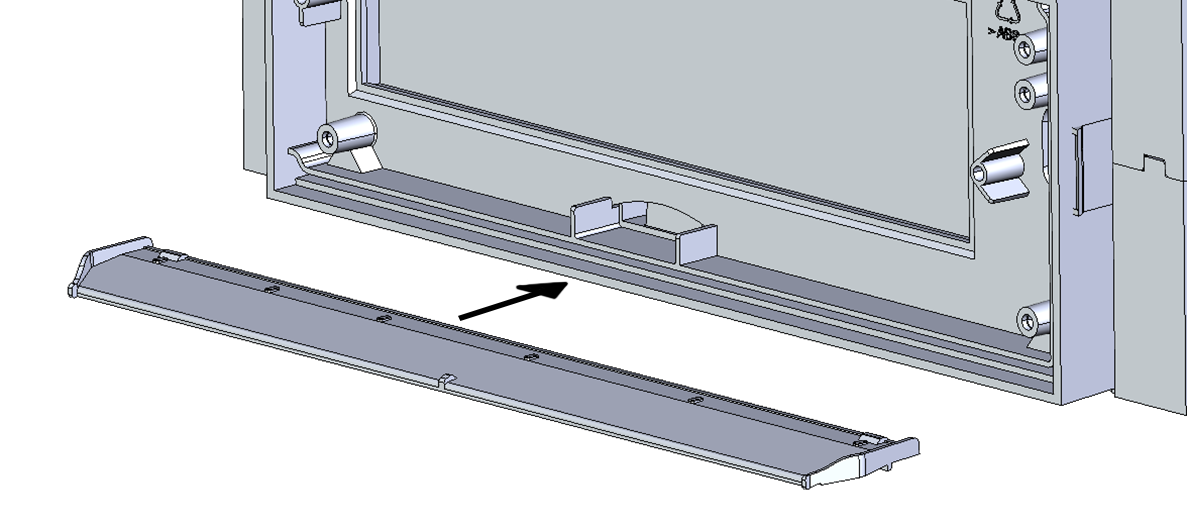

Abtropfschiene mit Dichtband nach unten in den Anputzrahmen der Montagehülse einschieben. Diese muss hörbar einrasten. ACHTUNG: Kondensatabführung sicherstellen. Es darf kein Kondensat zwischen Montagehülse und Außenwand eindringen.
Außengitter auf den Anputzrahmen stecken (Abflussöffnungen unten) und mit den 4 Schrauben befestigen.

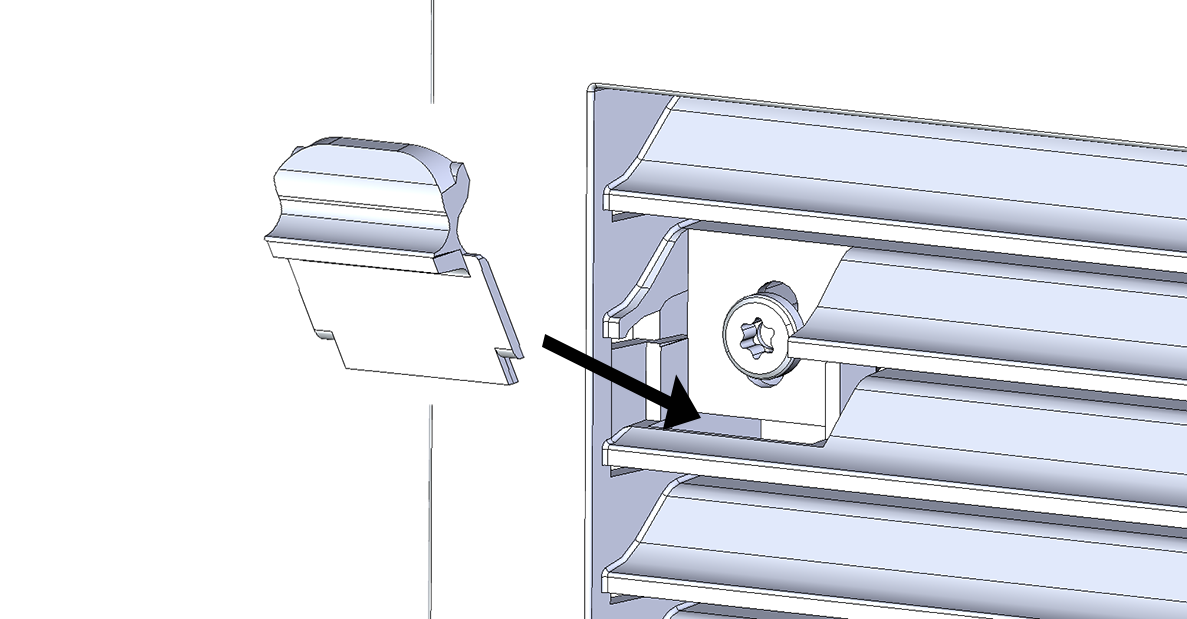

Die 4 Schraubenabdeckungen anbringen. Diese in den Aussparungen unten einlegen und nach oben schwenken, bis diese hörbar einrasten.

Zum Ausbauen der Schraubenabdeckung die obere Lamelle leicht nach oben drücken.
