Mischsystem mit PPB 30 K + 4 RV 2 (sortenrein)

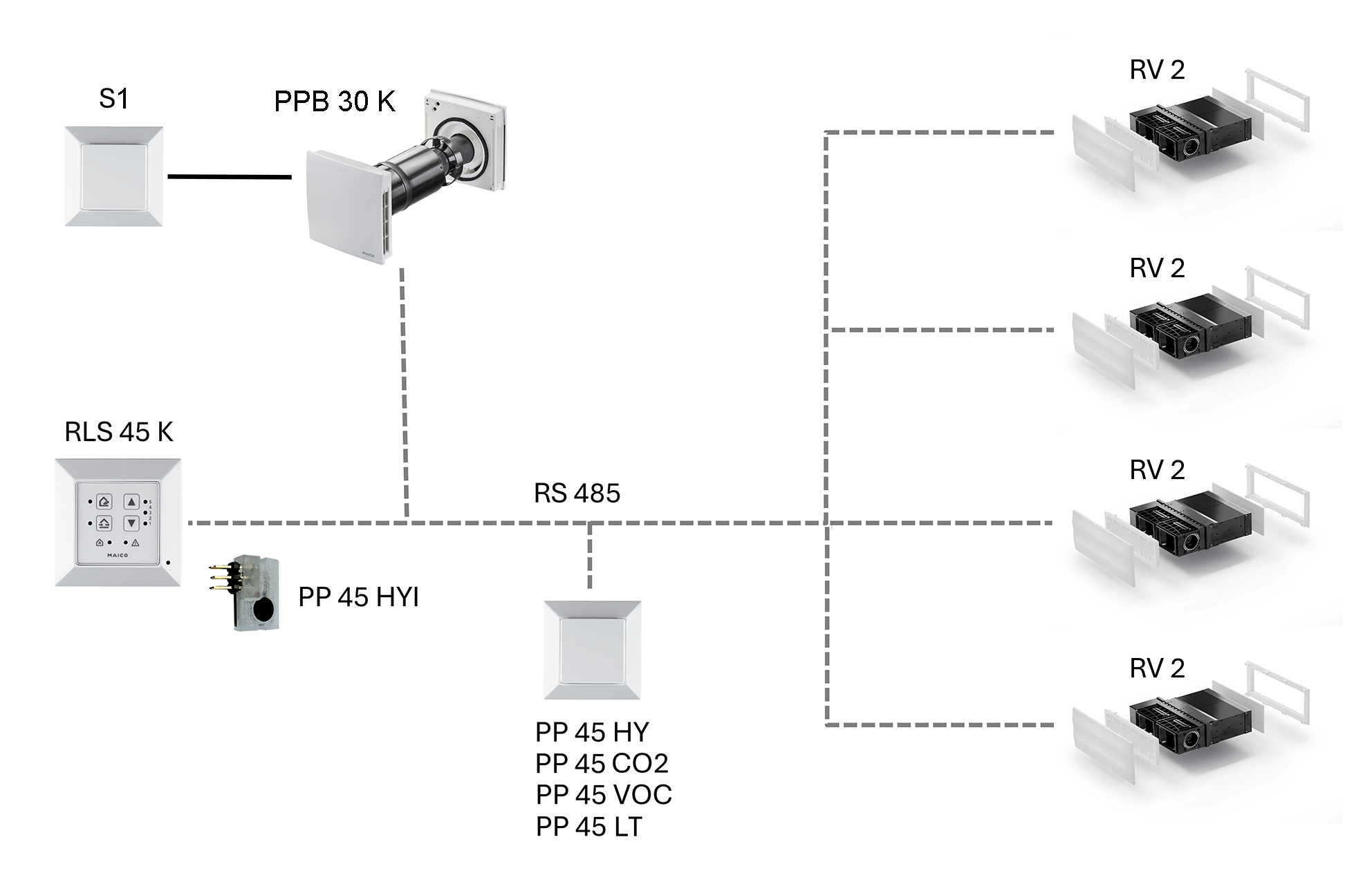

Abb. Schematische Darstellung

Hardwareanforderungen

Geräteansteuerung PPB 30 K	RS 485-Schnittstelle, 13,8 VDC. An der RLS 45 K die Fan1/Fan2 Schnittstelle nutzen.
Geräteansteuerung RV 2	RS 485-Schnittstelle, 13,8 VDC.
S1	Ein/Aus-Schalter
Geräteanzahl / Leistungsaufnahme	PPB 30 K (5,3 W) + 4 RV 2 (4 x 2,5 W = 10 W) = 15 W.

Wird der PPB 30 K-Abluftbetrieb am 230 V-Eingang aktiviert (z. B. mit einem Lichtschalter), gleichen die RV 2-Lüftungsgeräte die erforderliche Zuluft aus.

ACHTUNG: Die RV 2-Zuluftfunktion für den PBB 30 K-Abluftventilator muss in der lnbetriebnahmesoftware eingeschalten werden. Zur Konfiguration von Mischsystemen und des Volumenstromausgleichs ebenfalls die Inbetriebnahmesoftware verwenden.
