Mischsystem mit PPB 30 K + 4 RV 2 + 2 PP 45 K

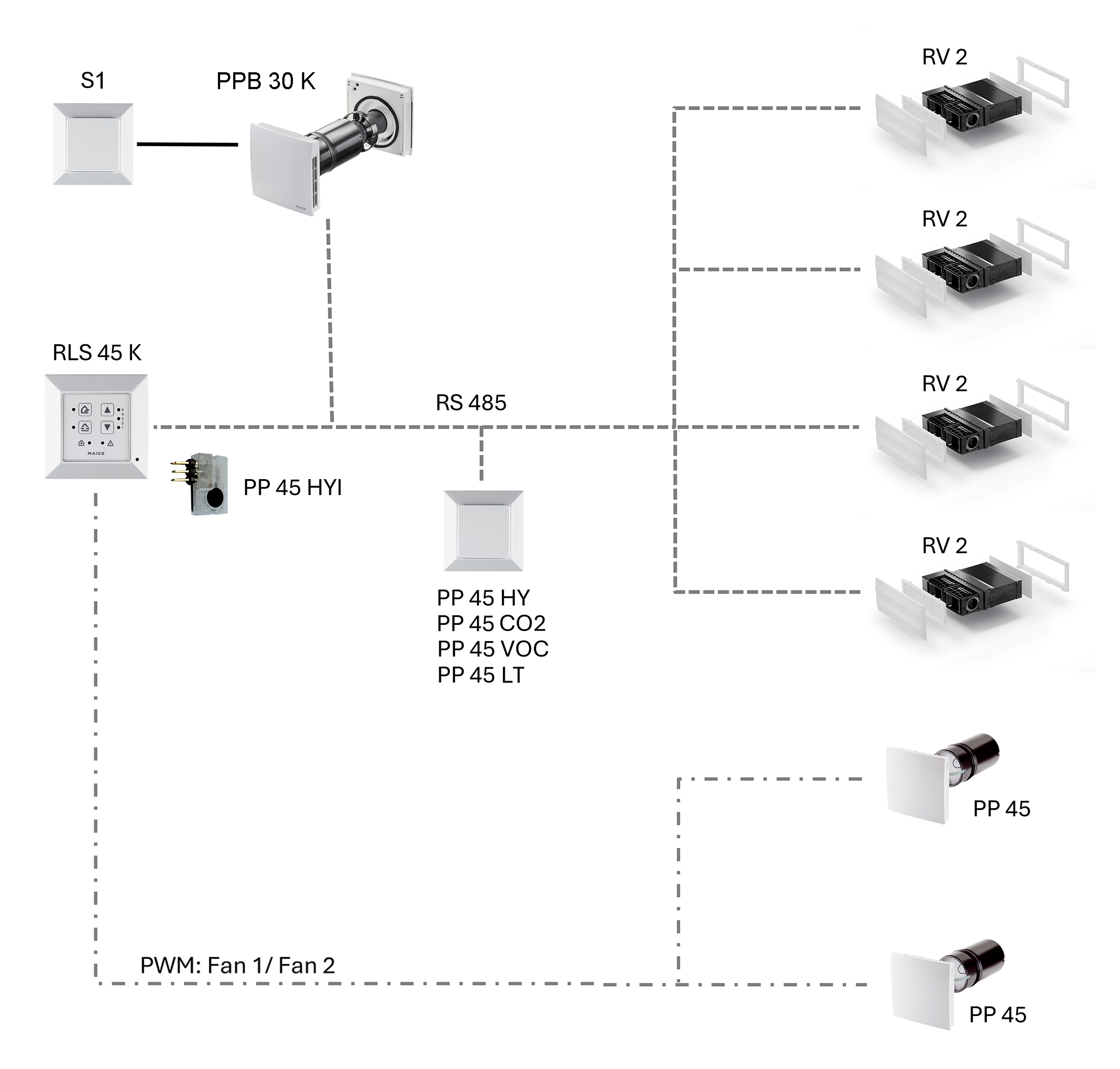

Abb. Schematische Darstellung

Hardwareanforderungen

Geräteansteuerung PPB 30 K	RS 485-Schnittstelle, 13,8 VDC. An der RLS 45 K die Fan1/Fan2 Schnittstelle nutzen.
Geräteansteuerung RV 2	RS 485-Schnittstelle, 13,8 VDC.
Geräteansteuerung PP 45 K	PWM-Ansteuerung inkl. 13,8 VDC.
S1	Ein/Aus-Schalter
Geräteanzahl / Leistungsaufnahme	1x PPB 30 K (5,3 W) + 4x RV 2 (4x 2,5 W) + 2x PP 45 (2x 3,5 W) = 22 W. Ein Leistungsteil ist erforderlich.

Zur Sicherstellung eines balancierten Betriebs zum Volumenstromausgleich nur Gerätepaare verwenden:

1 Gerätepaar PP 45 (zwei Einzelgeräte)
2 Gerätepaare RV 2 (vier Einzelgeräte)
1 PPB 30 K. Das PPB 30 K ist ein balanciertes Gerät. Deshalb ist kein Gerätepaar erforderlich.
Maximale Leistungsaufnahme je RLS 45 K und PP 45 LT = ca. 20 W.

Das PBB 30 K ist nicht zwingend als Abluftgerät zu konfigurieren.

Zur Konfiguration von Mischsystem und des Volumenstromausgleichs die Inbetriebnahmesoftware verwenden.
