Système mixte avec ER + 4 RV 2+ 2 CPP 60

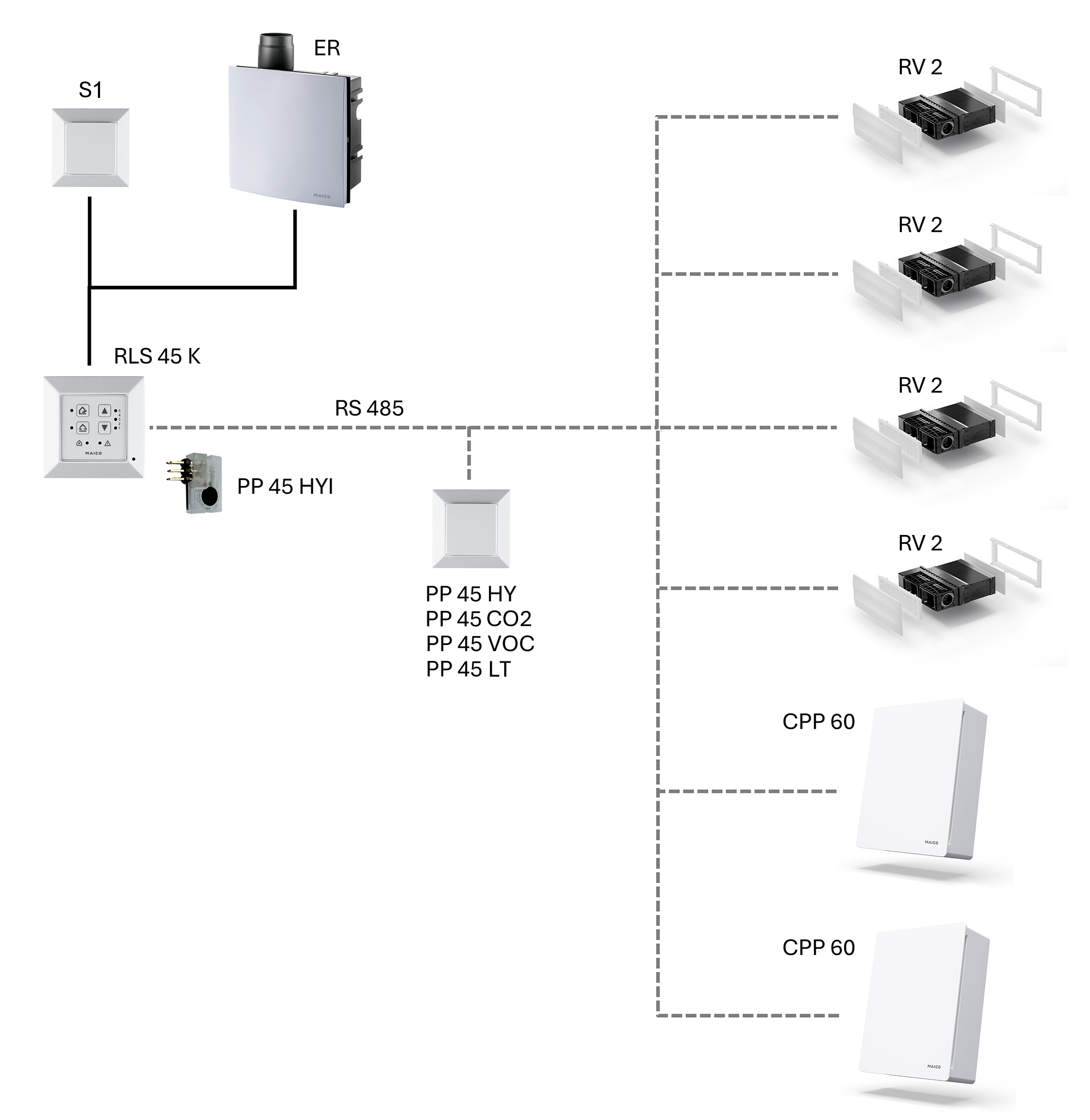

Fig. Représentation schématique
Configuration matérielle requise
Commande d'appareil | Propre alimentation électrique 230 V CA / régulation interne. Compensation de débit d'air ER via une entrée 230 V (contact de commutation) de la RLS 45 K. |
Commande d'appareil | Interface RS 485, 13,8 V CC. |
Commande d'appareil | Interface RS 485, 13,8 V CC pour la commande des clapets, 230 V CA pour les ventilateurs. |
S1 | Interrupteur Marche / Arrêt |
Nombre d'appareils / puissance absorbée | 4 RV 2 (4 x 2,5 W) + 2 CPP 60 (2 x 1,2 W) = 12,4 W |
ATTENTION : dans les systèmes mixtes, n'utiliser les appareils RV 2 et CPP 60 que par paire.
