Montagehülse mit dem Mauerwerk verkleben

Mindestabstände zu anderen Rohbau- und Fassadenkomponenten beachten. Abmessungen und Lage der Anputzrahmen beachten.

Mindesteinbauhöhe Montagehülse beachten. Montagehülse nicht ebenerdig montieren. Die geforderte Lastabtragung über der Montagehülse begrenzt die Höhe nach oben.

  1. Montagekleber auf der Laibung und Montagehülse auftragen.

Innenwand

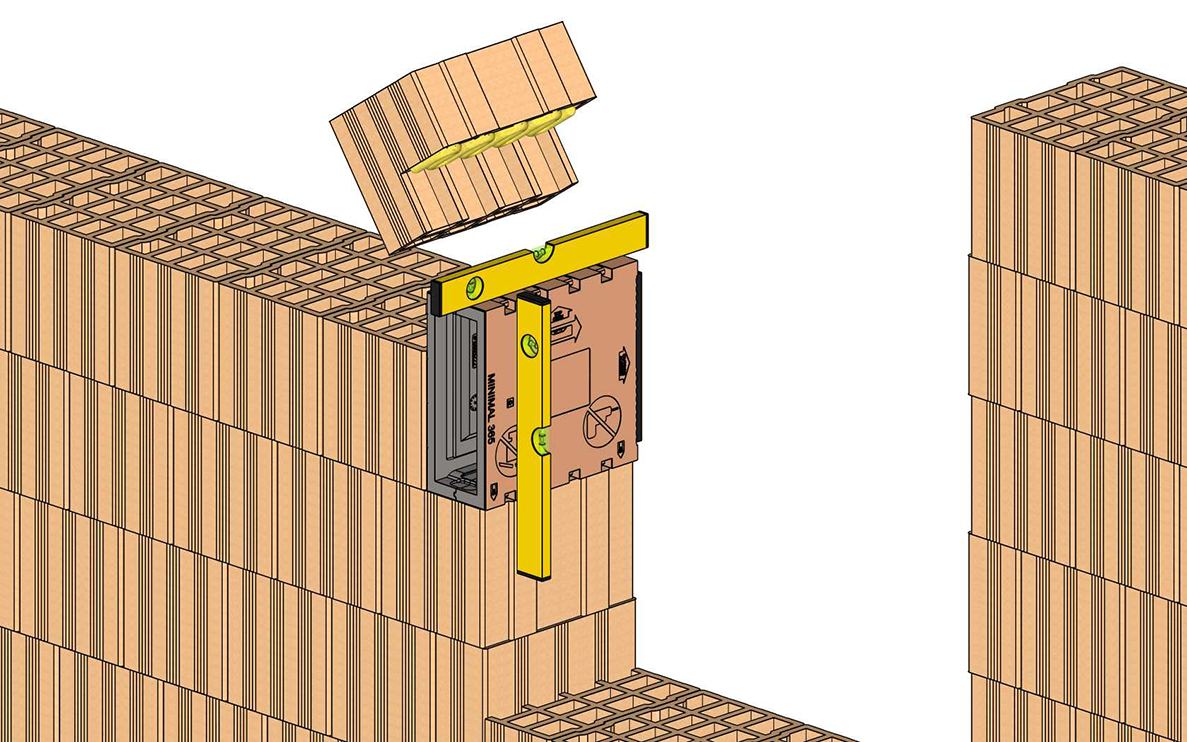

  1. Montagehülse bündig, fluchtend mit der Außenwand und exakt waagerecht einsetzen (Überstand Anputzrahmen außen 15 mm).
    0°-Neigung beachten. Neigung in alle Richtungen exakt austarieren und mit Wasserwaage prüfen. Symbole auf der Montagehülse beachten: oben, unten, innen, außen und Lage Wasserwaage.

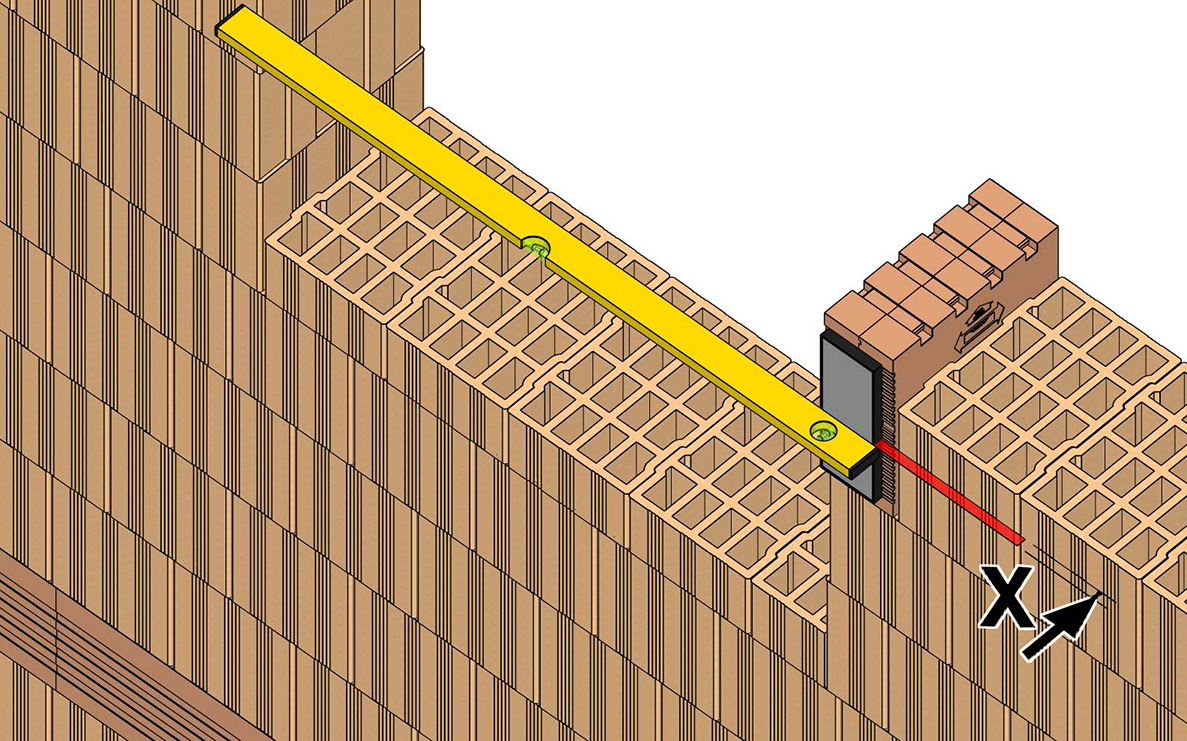

  2. Position der Montagehülse an der Außenwand mit Setzlatte kontrollieren. Ggf. nacharbeiten. Abstand für die Mindestputzstärke beachten.

Außenwand

ACHTUNG: Gebäude-/Feuchteschäden durch Kondenswasser bei falscher Einbaulage. Die Abdeckungen lassen sich nicht exakt ausrichten (schiefe Einbaulage). Alle Einbauten nach den anerkannten Regeln der Technik ausführen.

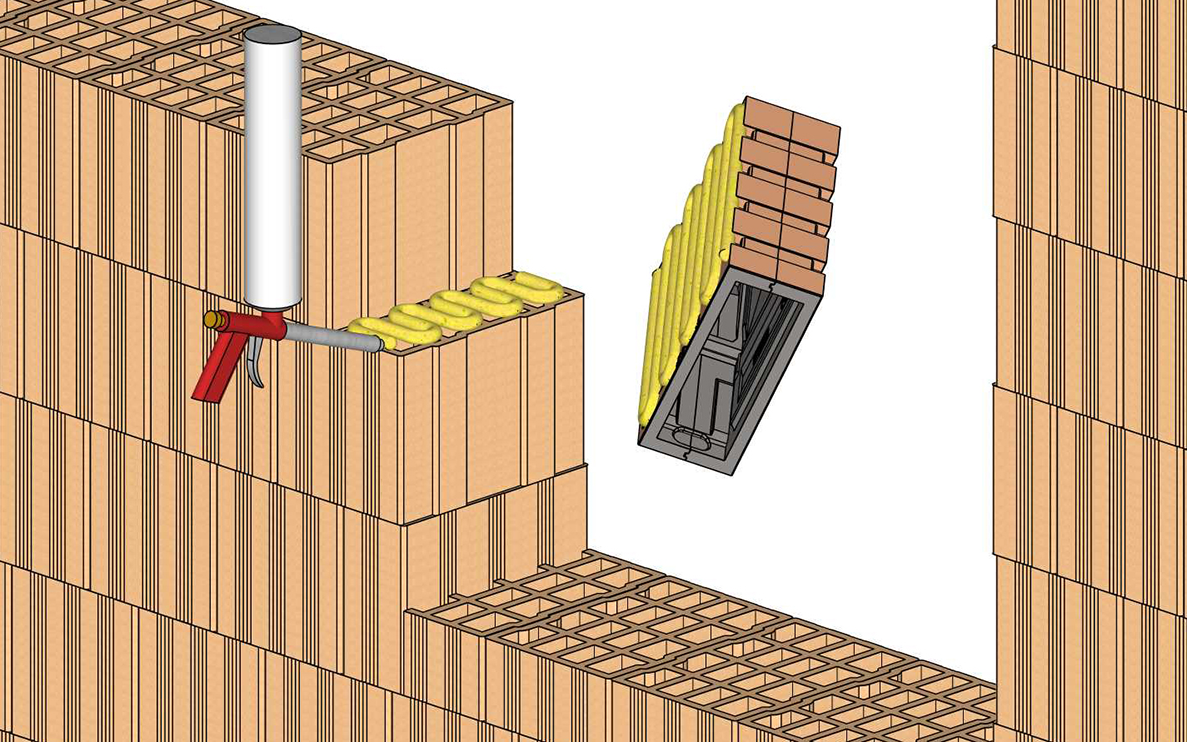

ACHTUNG: Beschädigung der Montagehülse. Ein Halbanfängerstein darf nicht auf der Montagehülse aufliegen. Stattdessen einen Anfänger-Vollstein ausklinken. Alle zu verklebenden Seiten mit Montageschaum versehen. Laibung aufmauern und Montagehülse seitlich und oben verkleben.

Innenwand

  1. Abwarten, bis der Montageschaum ausgehärtet ist.
  2. Inneren Anputzrahmen montieren: Rahmen auf die tatsächliche Mauerwerkstärke und Mindestputzstärke einstellen. Dazu die 4 Schrauben lösen, Rahmen herausziehen, entsprechend unterlegen und wieder verschrauben. Der Rahmen lässt sich bis zu 15 mm herausziehen. ACHTUNG: Überdrehen der Schrauben unbedingt vermeiden.
  3. Anputzrahmen auf Putzstärke einstellen (dieser lässt sich bis zu 15 mm herausziehen). ACHTUNG: Die Schrauben dienen nur zum Fixieren, nicht zum Festschrauben.

Innenwand

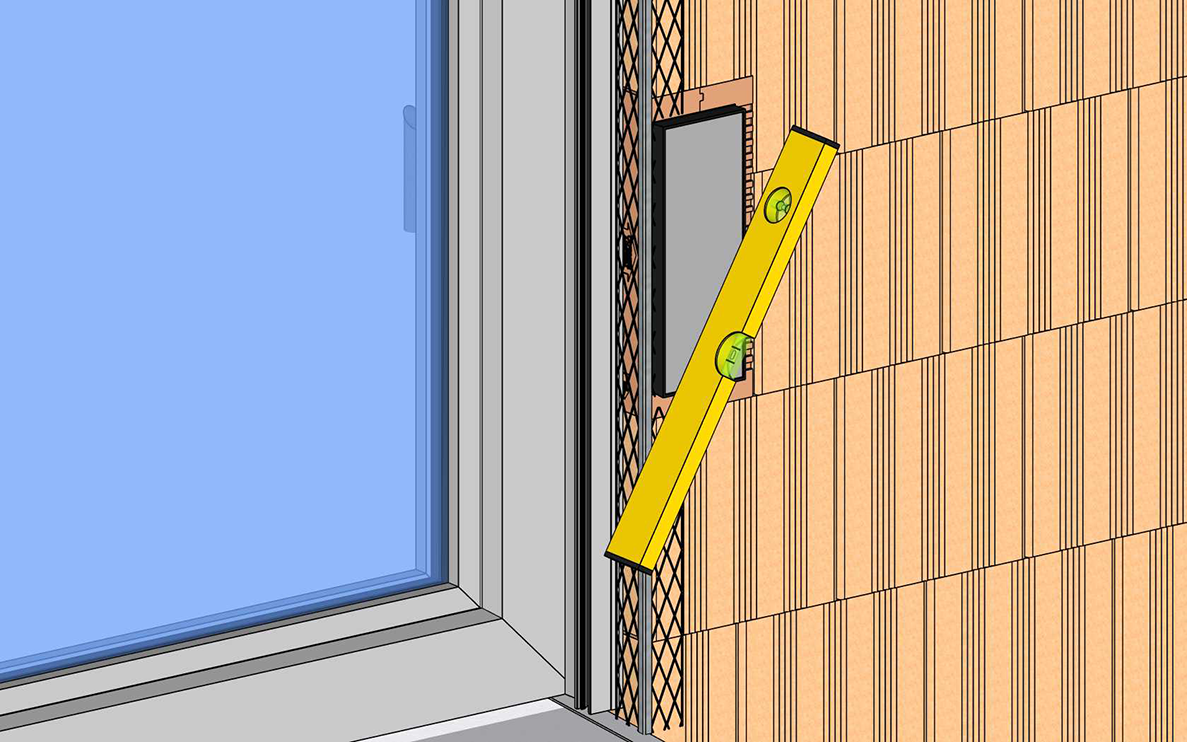

  1. Position an der Außen- und Innenwand mit Setzlatte kontrollieren. Ggf. nacharbeiten. Mindestputzstärken beachten.
  2. Putzschutz im Außenbereich anhand der späteren Fensterlaibung ausrichten. Rollladenschiene beachten.
  3. Außen und innen die Eckleisten setzen. Aktuellen Stand und anerkannte Regeln der Technik beachten. Eckleisten im Bereich der Montagehülse aussparen.

Außenwand

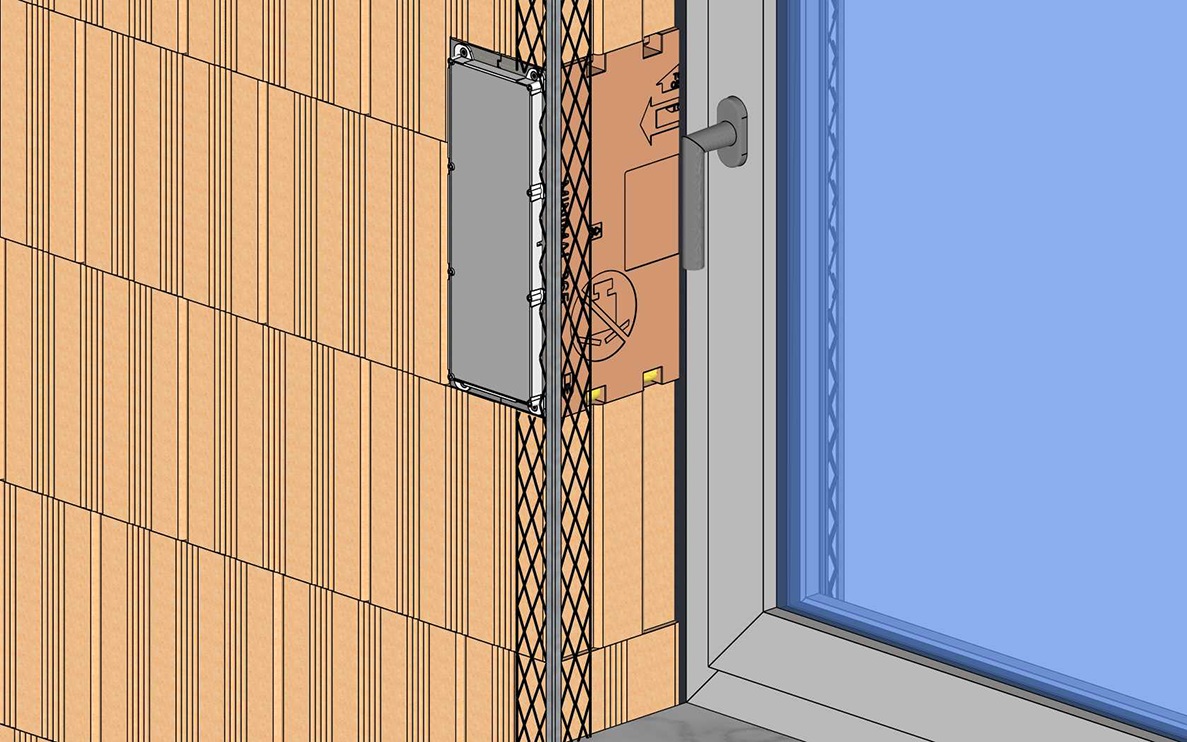

  1. Sicherstellen, dass die Anputzrahmen innen und außen korrekt gesetzt, ausgerichtet und mit dem Putzschutz verschlossen sind. Die Rahmen dürfen am fertigen Putz nicht überstehen (max. bündig, eher nach innen stehend).

Innenwand

Falls erforderlich die äußere und innere Eckschutzschiene bauseitig im Bereich der Anputzrahmen anpassen.

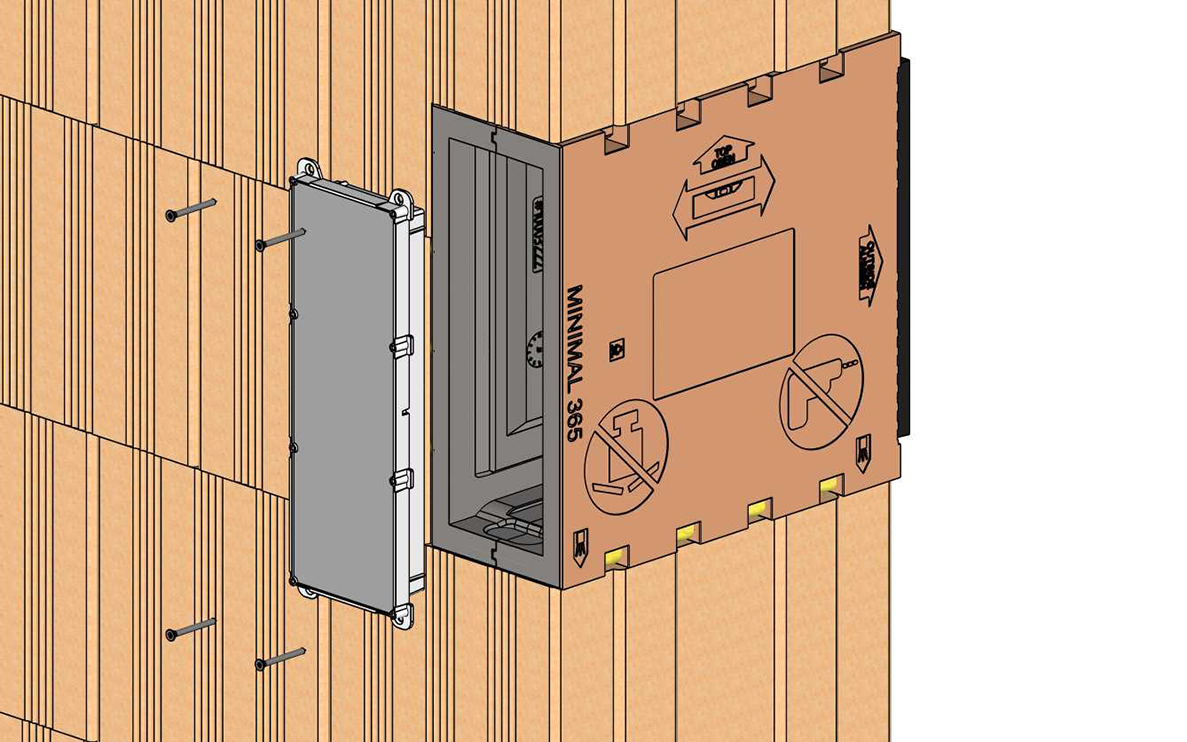

  1. Anputzrahmen in die Montagehülse einlegen, ausrichten und mit den 4 Schrauben vorsichtig in der Montagehülse fixieren.
  2. Auf festen Sitz des Putzschutz achten.
  3. Laibung verputzen.

Putzschutz bis zur Endmontage in der Montagehülse belassen.
