A considérer lors du choix du lieu de montage

Sélectionner un lieu de montage approprié pour l'installation en parapet ou en embrasure.

• ATTENTION : Dommages sur l'appareil. Monter impérativement le manchon de montage sans charge et ne pas introduire de charges dans le manchon de montage. Lors de l'installation en parapet, ne se tenir en aucun cas sur le manchon de montage afin d'éviter tout dommage. Recommandation : Protéger le manchon de montage avec une planche de bois jusqu'à ce que l'appui de fenêtre soit installé. Lorsque l'appui de fenêtre est installé, celui-ci prend en charge la répartition de la charge.
• ATTENTION : Dommages sur l'appareil. Aucun point de fixation n'est autorisé dans la zone du manchon de montage. Le montage final de l'appareil de ventilation n'est sinon pas possible.
• ATTENTION : Dommages sur l'appareil.
  Ne placer aucune demi brique d’imposte sur le manchon de montage.
• Lors de l'installation en embrasure, maçonnez les briques situées au-dessus du manchon de montage en demi-décalage afin de supporter la charge.
• Ne pas installer le manchon de montage à proximité d'éléments de construction avec des montants centraux verticaux. Il peut y avoir des zones de charge statique dans la partie centrale du parapet de l'ouverture dans le mur.

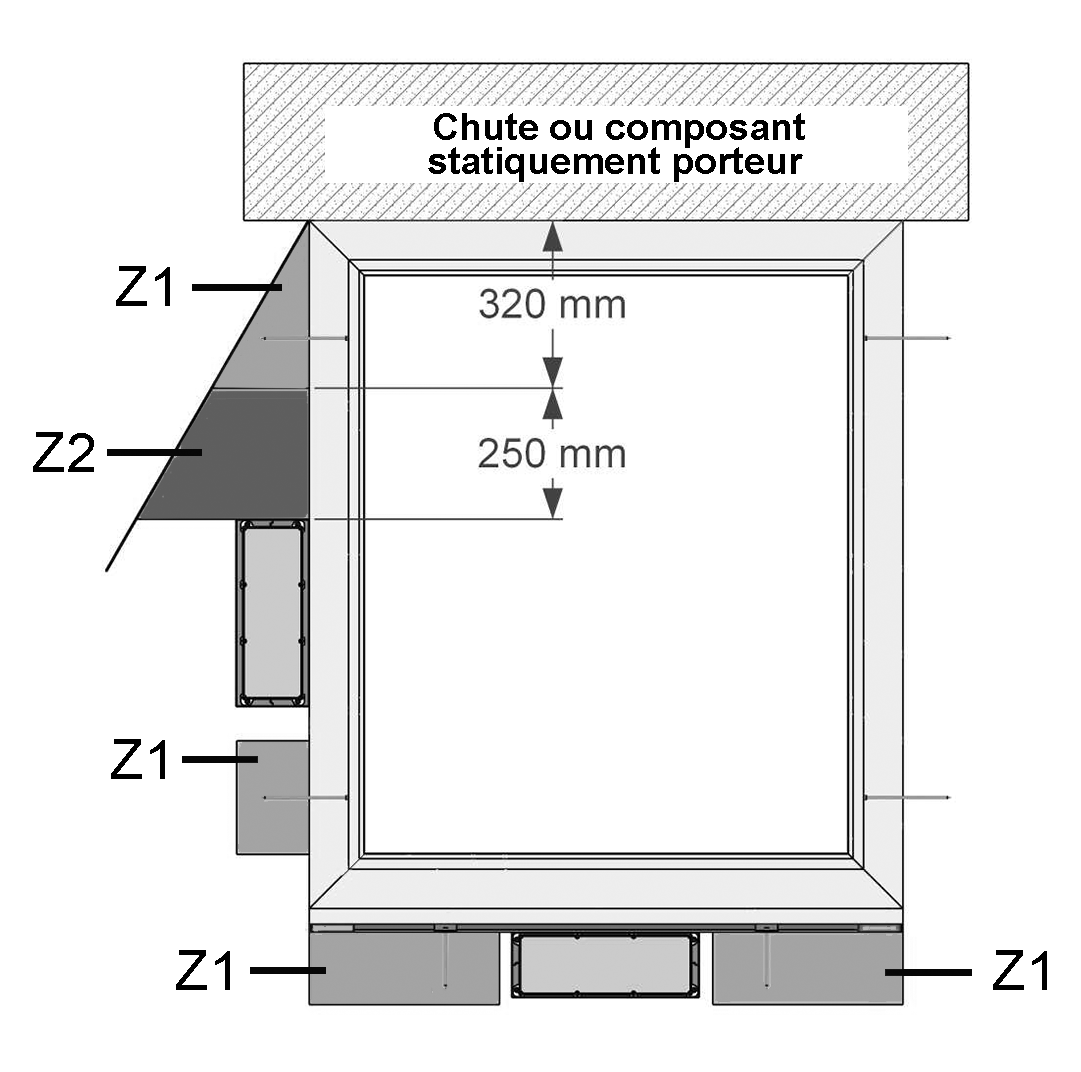

Emplacements de montage non autorisés pour les variantes de parapet et d'embrasure

Lors du choix de l'emplacement de montage, tenez compte du triangle de charge et des positions de montage non autorisées (marquées en rouge/bleu).

Positions de montage non autorisées pour le manchon de montage :

• en dessous des chutes
• en dessous d’autres composants statiquement porteurs
• dans les zones de charges statiques
• dans les zones nécessaires à la fixation d'un élément de construction (fenêtre/porte)
• en dessous des zones de charge statique dans la zone de sécurité (zone 2)
