Montage Edelstahl-Außenabdeckung (Endmontage)

Die Kondensat-Ablaufrinne im Inneren der Montagehülse besitzt ein Gefälle zur Außenwand. Die Ablaufrinne darf nicht verschmutzt oder beschädigt sein, da das Kondensat sonst nicht einwandfrei ablaufen kann.

Die Edelstahl-Außenabdeckung wird nach Abschluss der Putz- und Malerarbeiten wie folgt installiert.

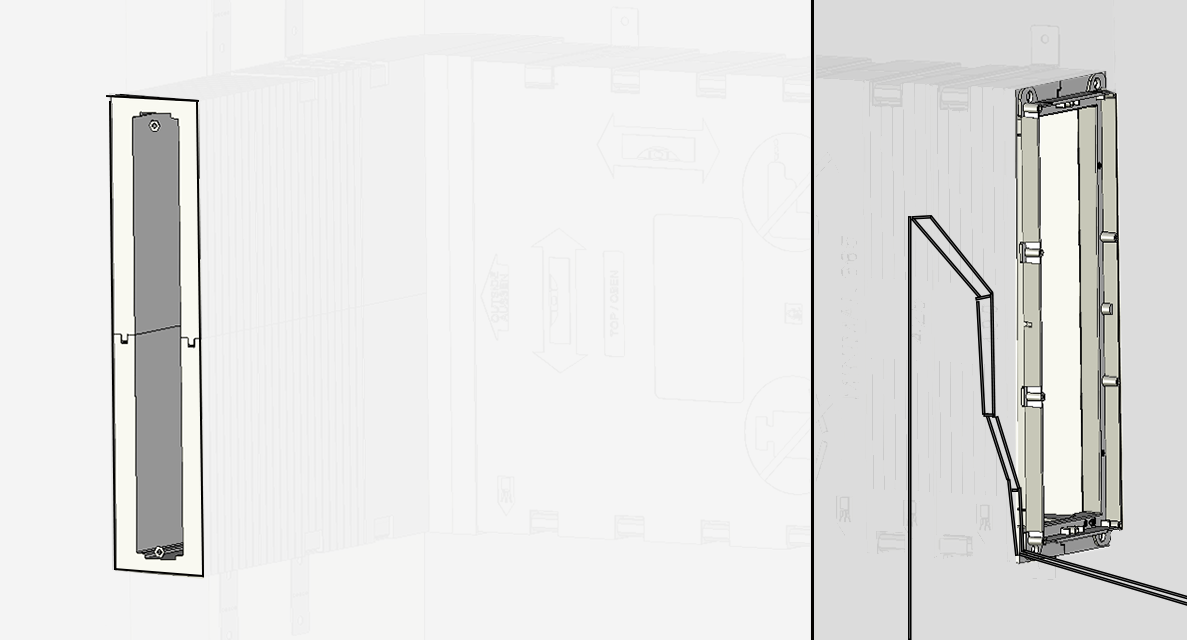

  1. Putzschutzdeckel der Innenblende und außenwandseitig das Klebeband entfernen.



  1. Sanierung 90°-Umlenkung und den Kanal reinigen.

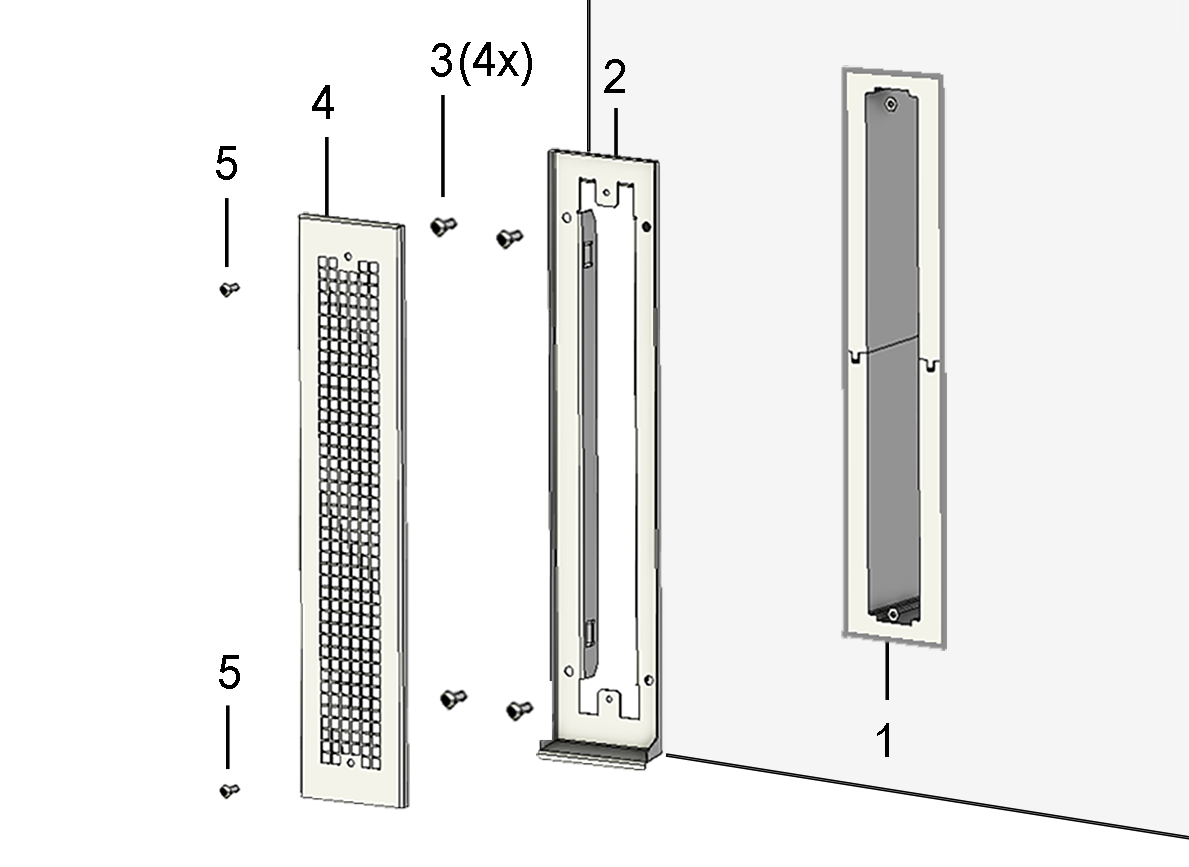

  2. 1

    Sanierung 90°-Umlenkung

    2

    Edelstahl-Aufnahme mit Abtropfkante

    3

    Befestigungsschrauben, 4 Stück

    4

    Edelstahl-Außengitter

    5

    Befestigungsschrauben, 2 Stück

  3. Edelstahl-Aufnahme silikonieren und auf die Sanierung 90°-Umlenkung drücken, ausrichten und mit den beigefügten 4 Schrauben befestigen.
  4. Edelstahl-Außengitter mit den beiden beigefügten Schrauben befestigen.

Gesundheitsgefahr bei Schimmelbildung durch Gebäude- und Feuchteschäden bei fehlerhaftem Einbau oder nicht eingehaltenen Bauvorschriften.

Sicherstellen, dass die Kondensat-Abtropfkante des Außengitters 20 bis 25 mm über den Außenputz/die Fassade hinaussteht.
