Gehäuse für Anschluss- und Steuerleitung durchbohren

Gesundheitsgefahr bei Schimmelbildung durch Gebäude- und Feuchteschäden bei falschen Bohrungen, z. B. durch Leckagen, Kondenswasserbildung und Wasseraustritt in das Mauerwerk.

Verschmutzungen bei falsch angebohrter oder undichter Montagehülse können die Ventilatoren beschädigen. Die Montagehülse unbedingt fachgerecht abdichten.

ACHTUNG: Wird an unzulässiger Stelle gebohrt, kann das Anschlusskabel nicht korrekt eingeschoben werden. Eine Endmontage des Geräteeinschubs ist dann nicht möglich.

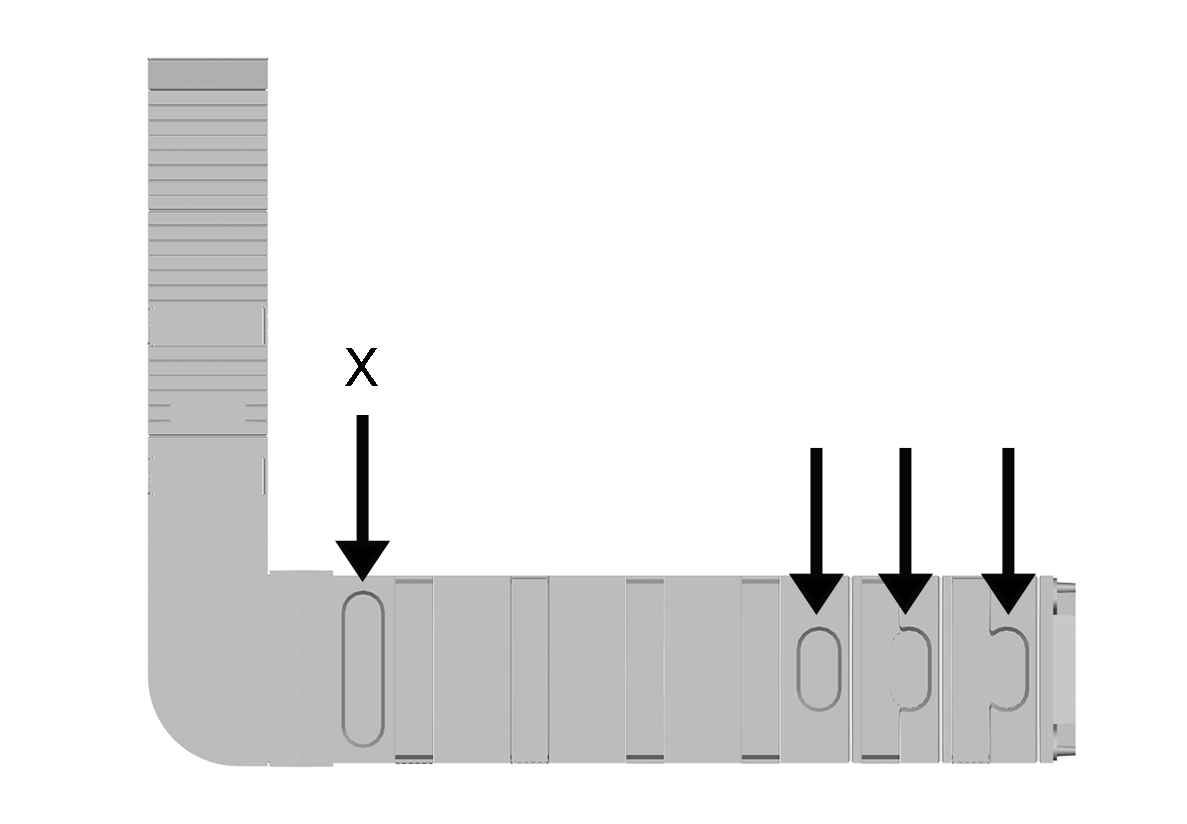

Nachfolgende Abbildung zeigt eine ungekürzte Montagehülse mit 4 Solldurchbrüchen für die Leitungszuführung. Den großen Solldurchbruch links wenn möglich nicht verwenden (schwierige Leitungszuführung durch 90°-Bogen). Einen der 3 rechten Solldurchbrüche für die Leitungszuführung nutzen.

Symbole/Piktogramme auf der Montagehülse beachten.

ACHTUNG bei Verwendung des vorderen Solldurchbruchs “X“. Bei zu tiefer Bohrung Beschädigung des Kondensatablaufs. Diesen max. 25 bis 30 mm tief bohren.

  1. In der Montagehülse die gewünschte Solldurchbruchstelle (siehe Pfeile) durchbohren (Ø 20 mm).
