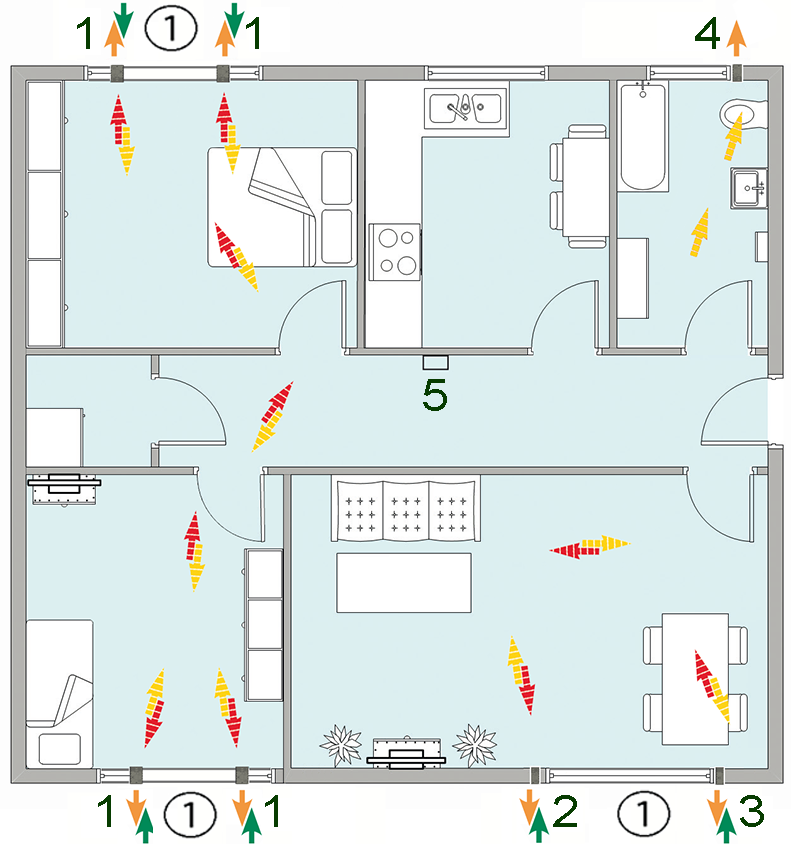

Exemple d'application
1 | RV 2 Mode récupération de chaleur ou ventilation transversale |
2 | RV 2 Mode récupération de chaleur |
3 | RV 2 Mode récupération de chaleur |
4 | Ventilateur d'air sortant salle de bain interface 230 Vde RLS 45 K |
5 | RLS 45 K Commande confort |
① | Distance minimale entre 2 appareils de ventilation RV 2 = 2 m |
Remarques
- Nombre d'appareils de ventilation : au moins 1 paire d’appareils RV 2 et au maximum 8 appareils RV 2.
- Commandes : 3 autres commandes (esclaves) sont autorisées au bus RS 485-en plus du contrôleur maître.
- Respecter une distance minimale de 2 m entre 2 appareils de ventilation si ceux-ci se trouvent l'un par rapport à l'autre en mode de récupération de chaleur, sinon court-circuit de ventilation. Si les appareils RV 2changent ensemble en même temps en air entrant et en air sortant, la distance minimale n'a pas d'importance.
- Salle de bain : L’utilisation d’appareils RV 2 est interdite dans les salles de bains.
- Cuisines, cuisines-salons, cuisines-salle à manger : L'utilisation d'appareils RV 2n'est pas conseillée dans les cuisines. Comme alternative, il est possible de raccorder à l'interface 230 V du RLS 45 K un ventilateur d'air sortant ER 60 ou ECA 100 ipro.
