Montage module d'insertion RV 2

DANGER Risque d'électrocution en cas d'absence de séparation ou de séparation insuffisante entre la très basse tension 12 V et le 230 V (blessures graves, mort).

Assurer un écart de sécurité entre les câbles 230 V et 12 V (SELV). Assurer un écart minimum de 8 mm. Veiller à la concordance de phase de tous les composants raccordés à l'installation de ventilation.

Câble de raccordement RV 2 = câble de bus RS 485 à 4 fils vers la commande RLS 45 K (voir l'installation du manchon de montage pendant la phase de gros œuvre).

A) Câblage des fiches de raccordement

  1. Désactiver le fusible secteur et le sécuriser contre toute remise en service intempestive.
  2. Couper le câble de raccordement à la longueur et dénuder les fils. Veiller à ce que la longueur des câbles soit suffisante. Ne pas endommager l'entrée des câbles vers le manchon de montage.

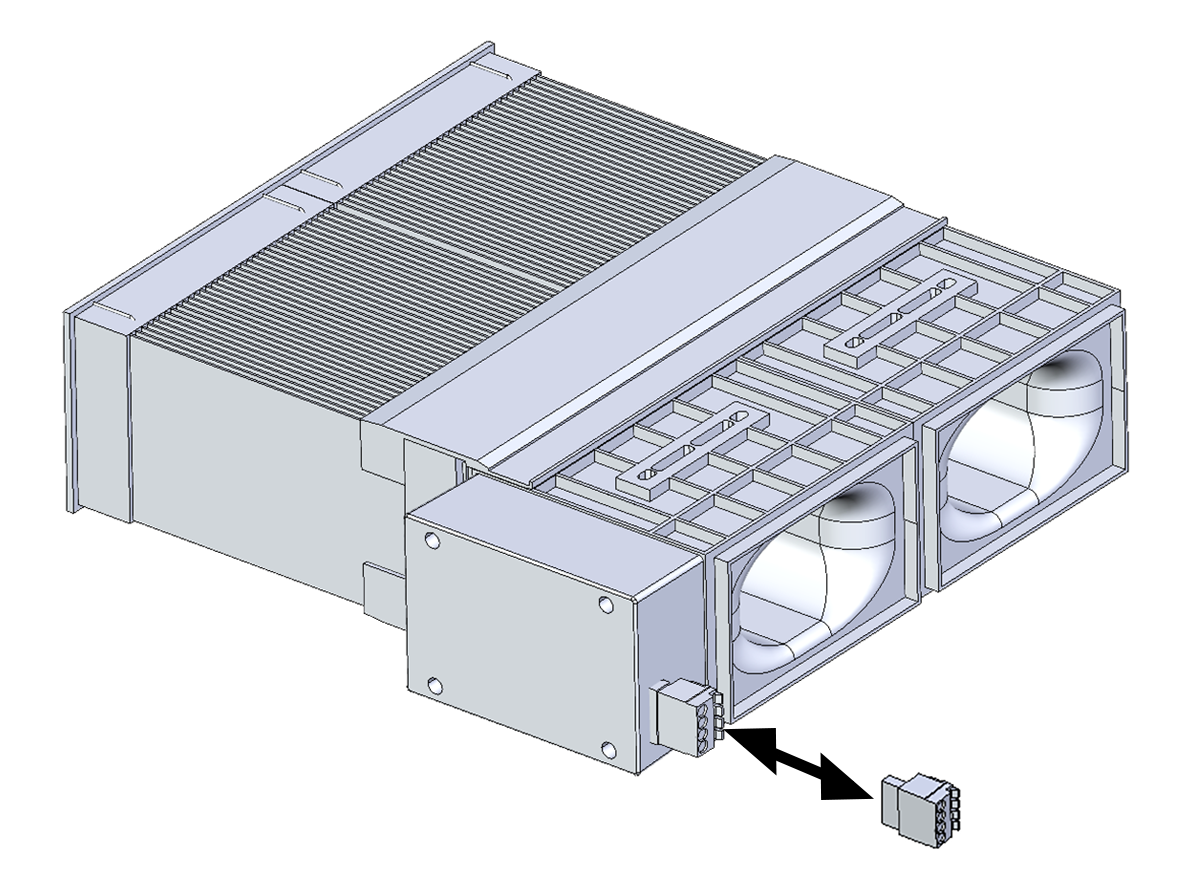

  3. Retirer la fiche de raccordement à 4 pôles de la boîte à bornes.
  5. Câbler les fiches de raccordement conformément au Schéma de raccordement et de câblage
  6. Vérifier et assurer l'étanchéité de l'entrée des câbles dans le manchon de montage.

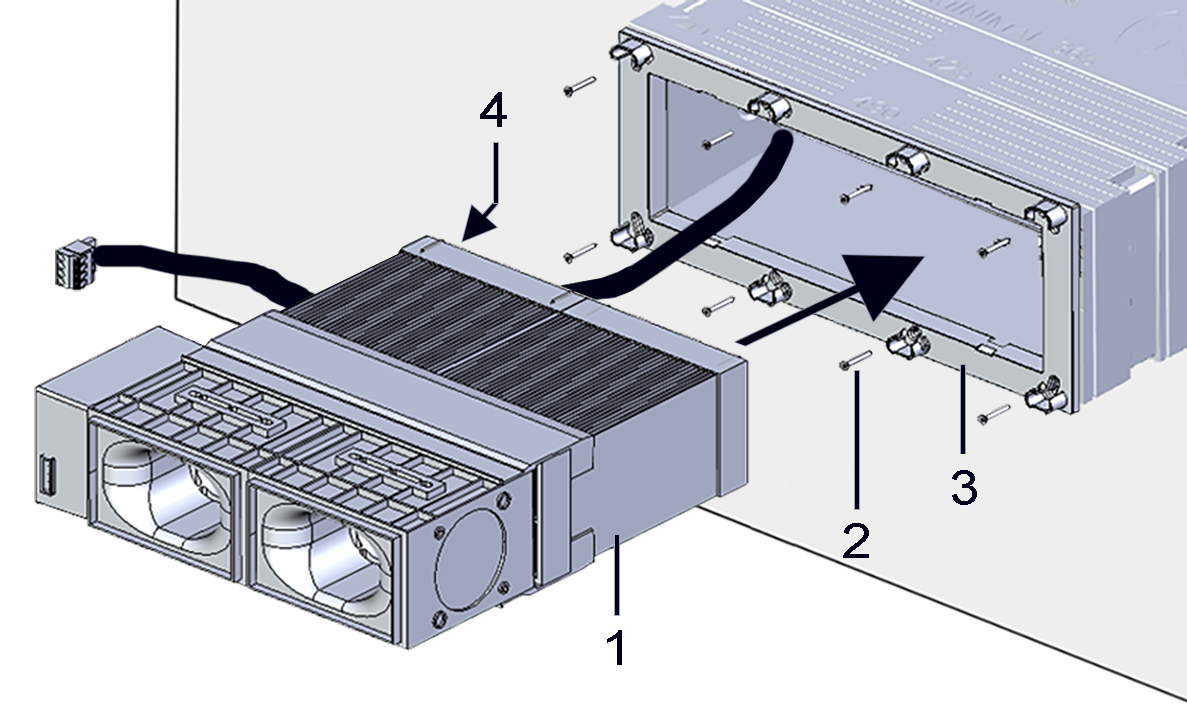

B) Insérer le module d'insertion dans le manchon de montage

Variante de parapet RV 2 (variantes d'embrasure sans illustration)

1

Module d'insertion

2

Vis de fixation

3

Cadre de protection

4

Filtre à air extérieur , ISO coarse 30% (G2)

  1. Vérifier la position correcte et la fixation du filtre à air extérieur. Celui-ci doit être fixé aux deux échangeurs de chaleur à l'aide des 4 étriers de maintien.

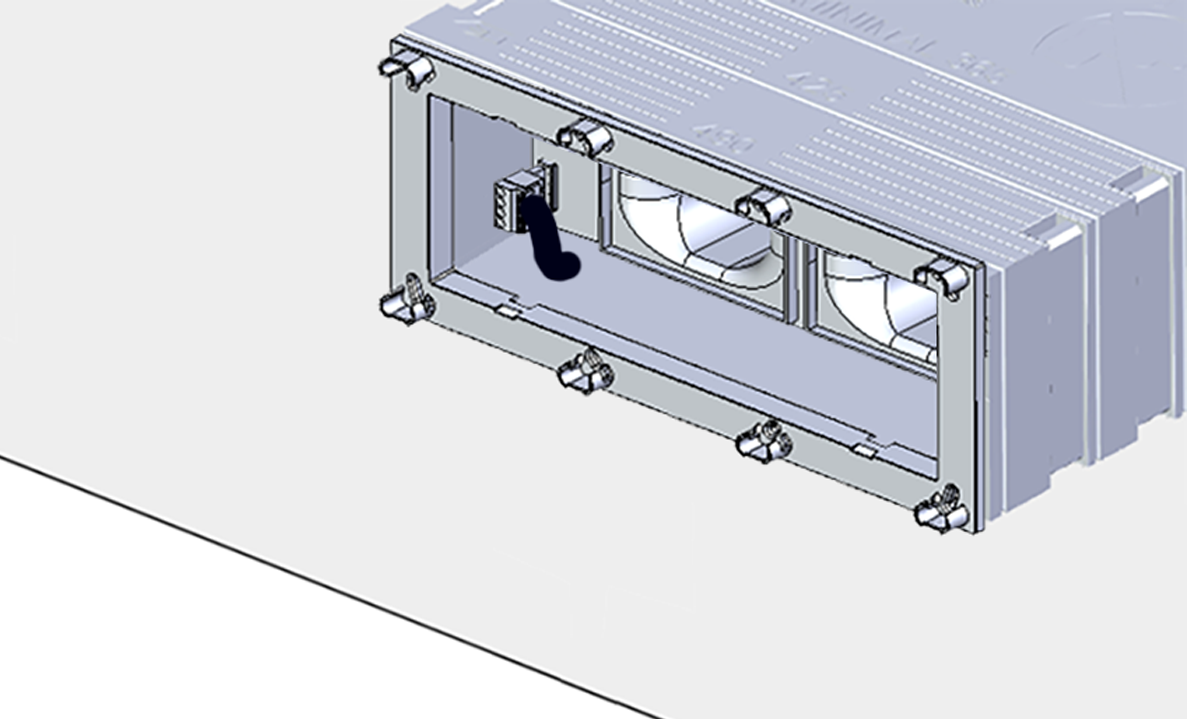

  2. Visser le cadre de protection avec les 8 vis jointes avec le cadre de crépi intérieur du manchon de montage. Aligner celui-ci de niveau, compenser les épaisseurs d'enduit différentes.

La position du cadre de protection permet également de corriger légèrement la position du capot intérieur.

  1. Nettoyer (aspirer) l’intérieur du manchon de montage.
  2. Pousser soigneusement le module d'insertion jusqu'en butée dans le manchon de montage. Faire attention au câble de raccordement avec les fiches de raccordement. Celui-ci doit être facile à insérer.

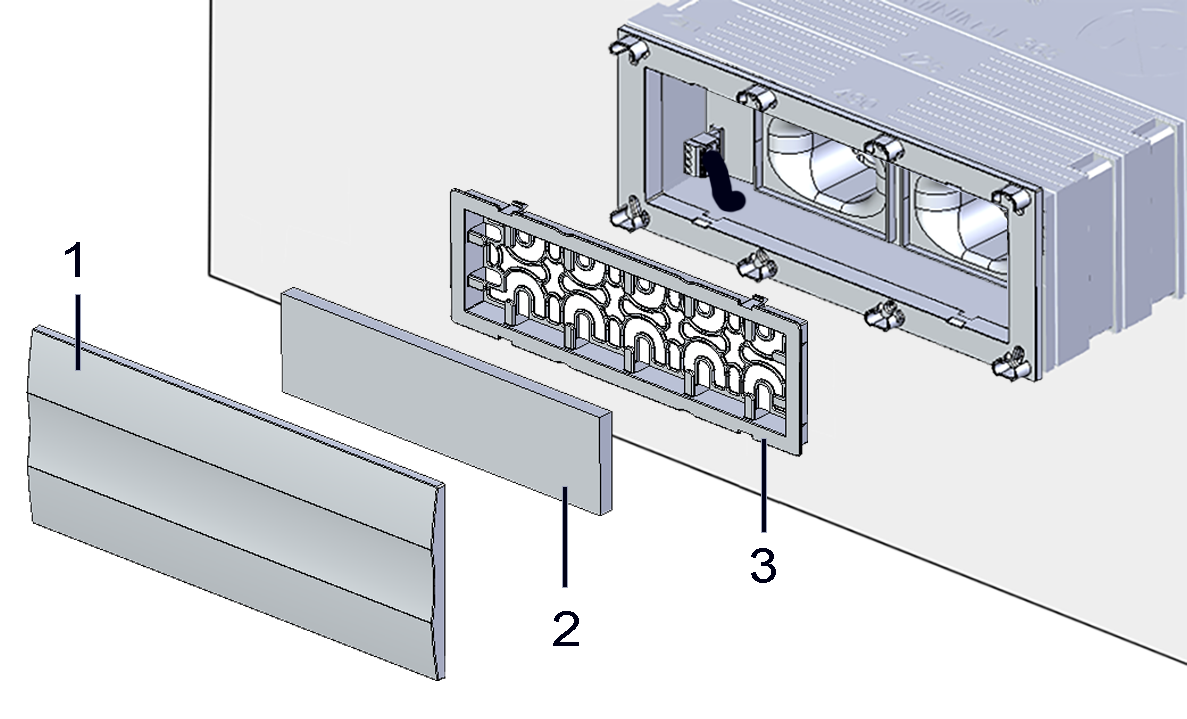

C) Fixer le filtre à air intérieur et capot intérieur

1

Capot intérieur

2

Filtre à air intérieur , ISO coarse 45% (G3)

3

Cadre de filtre

  1. Placer le filtre à air dans le cadre de filtre.
  2. Placer le cadre de filtre dans le cadre de protection.
  3. Insérer le capot intérieur. Celui-ci doit s'enclencher dans les 8 réceptions du cadre de protection.
