Montage commande RLS 45 K (230 V)

Avant le raccordement électrique, lisez les consignes de sécurité fournies séparément pour les appareils de ventilation PushPull. Suivez les instructions. Mise en service autorisée uniquement par un électricien qualifié lorsque les composants du système sont entièrement montés.

Risque de court-circuit / d'incendie en cas d'humidité pénétrant dans la commande. Les courts-circuits et les incendies peuvent entraîner des blessures graves, voire mortelles.

Veiller à une arrivée correcte, étanche.

DANGER Risque de court-circuit / d'incendie en cas de surcharge due à un raccordement incorrect ou au raccordement d'un trop grand nombre d'appareils à un RLS 45 K (blessures graves, mort).

Connecter les appareils conformément au schéma de raccordement. Respecter le nombre d'appareils de ventilation par commande d'air ambiant / élément de puissance.

DANGER Risque d'électrocution en cas d'absence de séparation ou de séparation insuffisante entre la très basse tension 12 V et le 230 V (blessures graves, mort).

Assurer un écart de sécurité entre les câbles 230 V et 12 V (SELV). Assurer un écart minimum de 8 mm. Veiller à la concordance de phase de tous les composants raccordés à l'installation de ventilation.

Risque d'électrocution lors du montage d'une commande RLS 45 K dans la zone de protection 0, 1 ou 2 et de pénétration d'humidité (blessures graves, mort).

Aucune protection IP n'est disponible (IP 00). Installation de la commande d'air ambiant autorisée uniquement hors des zones de protection 0, 1, 2.

Installer la RLS 45 K dans une boîte encastrée profonde. Pour le câblage de plusieurs paires d'appareils / appareils de ventilation, utilisez toujours une boîte encastrée profonde ou double. Dénuder suffisamment les câbles de raccordement.

  1. Désactiver le fusible secteur et le sécuriser contre toute remise en service intempestive.
  2. Enlever le cadre de RLS 45 K .
  3. Couper le câble secteur et le câble de raccordement à la longueur.

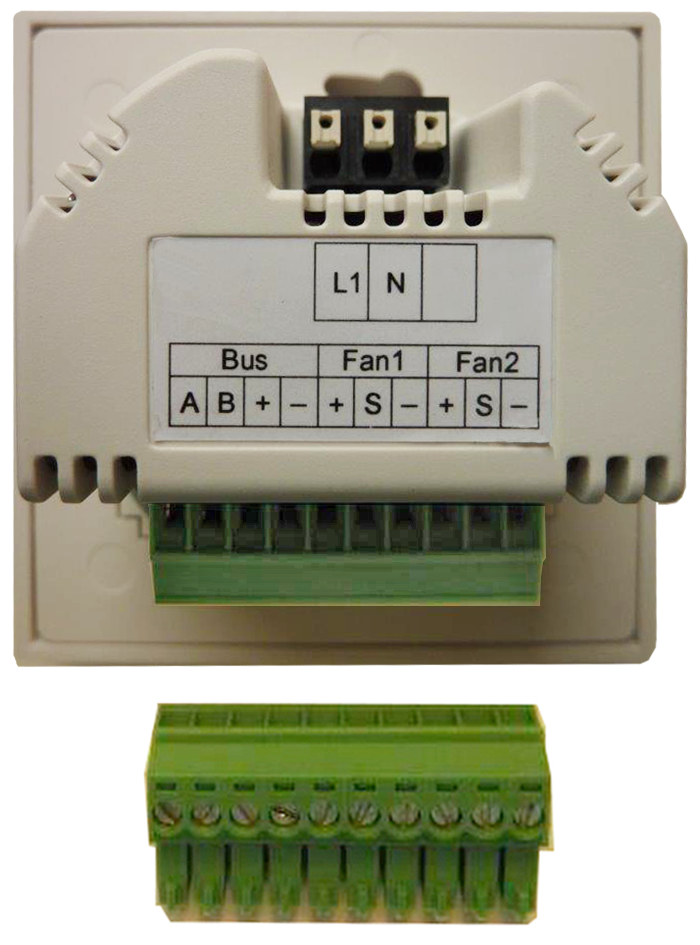

  4. Câbler les appareils de ventilation RV 2 aux fiches de raccordement du Bus RS 485 (bornes bus) → étiquette de fiche et Schémas de raccordement et de câblage.
  5. Enficher les fiches de raccordement dans la douille de connecteur.
  6. Placer et visser RLS 45 K dans la boîte encastrée.
  7. Poser le cadre. En cas d'utilisation d'un capteur PP 45 HYI, faire attention à ce que l'ouverture du capteur se trouve correctement au-dessus du HYI et à ce que le cadre s'enclenche.
  8. Mettre en service l'installation de ventilation → chapitre Mise en service, paramètres de réglage.
  9. Appeler le mode service et configurer les composants du système.

Si le nombre d'appareils RV 2 est pair, utiliser la recherche automatique (Plug & Play). Les appareils de ventilation sont automatiquement configurés comme appareils d'air entrant et d'air sortant → chapitre suivant.
