Bypassklappe nachrüsten

  1. Netzsicherung ausschalten.
  2. Frontblech an den beiden oberen Ecken nach vorne kippen (von den Magneten lösen) und nach oben abnehmen.
  3. Die 4 Schrauben der Innenabdeckung lösen (Bajonettverschluss) und diese abnehmen. Aufkleberhinweise beachten.
  4. Bypass-Abdeckung aus EPP hinten links im Abluftkanal (Position I, kleine Griffmulde hinten) aus dem EPP-Gehäuse herausnehmen.
  5. An Position II eine Nut für das Anschlusskabel in das EPP-Gehäuse einschneiden.

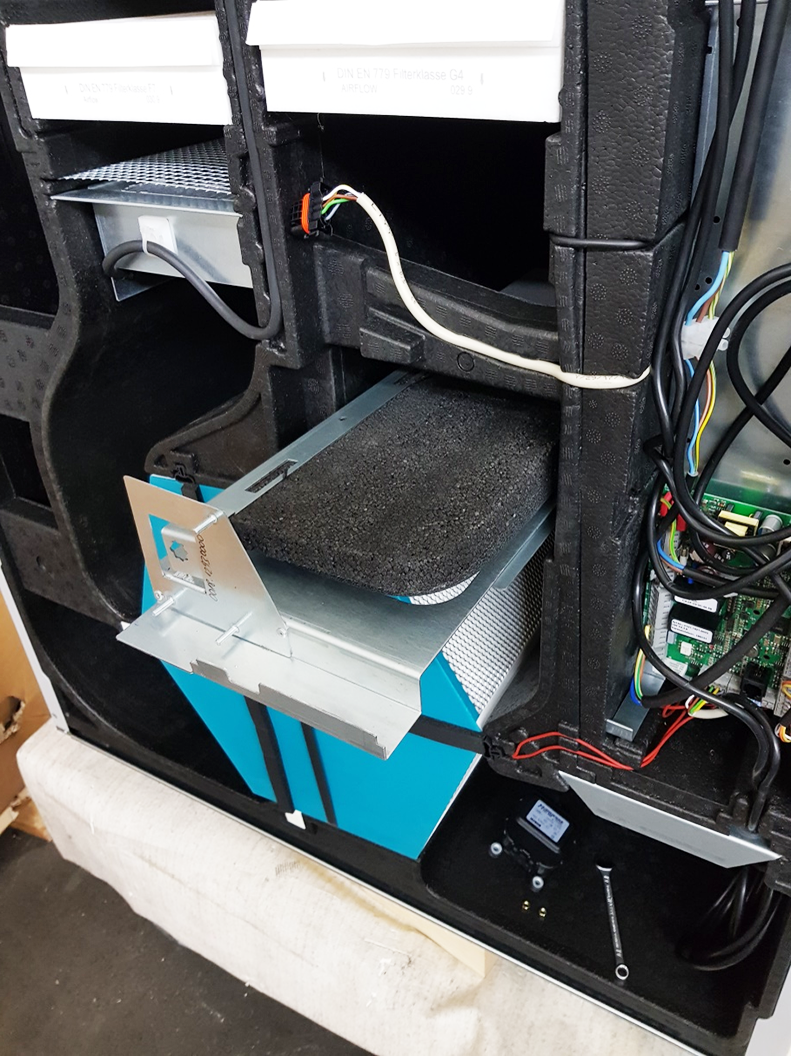

  6. Bypassklappe bis zum Anschlag in den Bypassschacht einschieben.

Abb. WS-BP-Linksausführung

Abb. WS-BP-Rechtsausführung

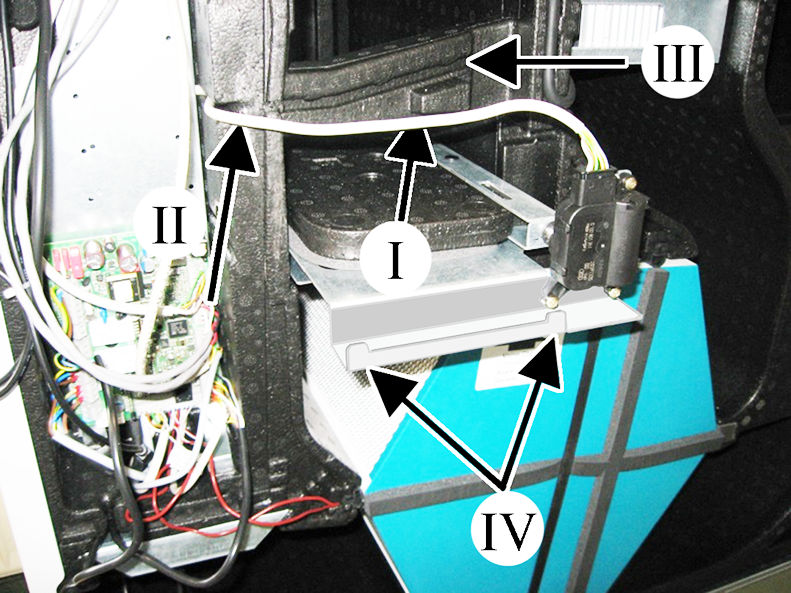

  1. Anschlusskabel so in die Nut Position II und III einlegen, dass dieses fest sitzt.

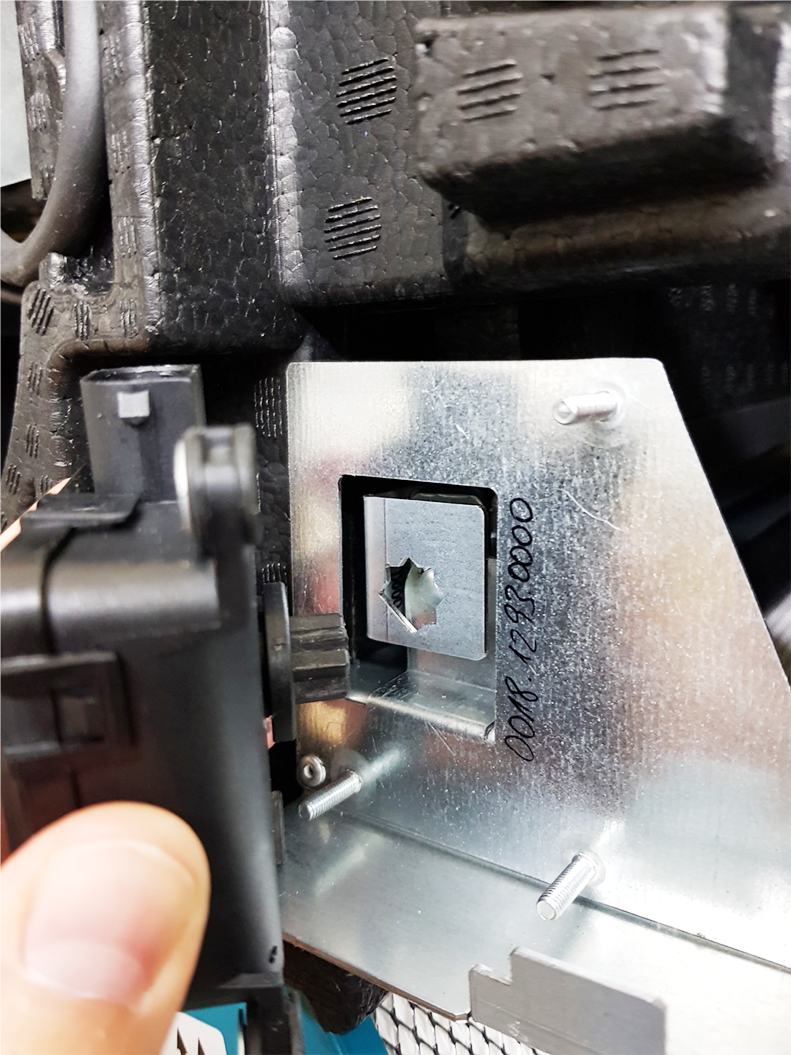

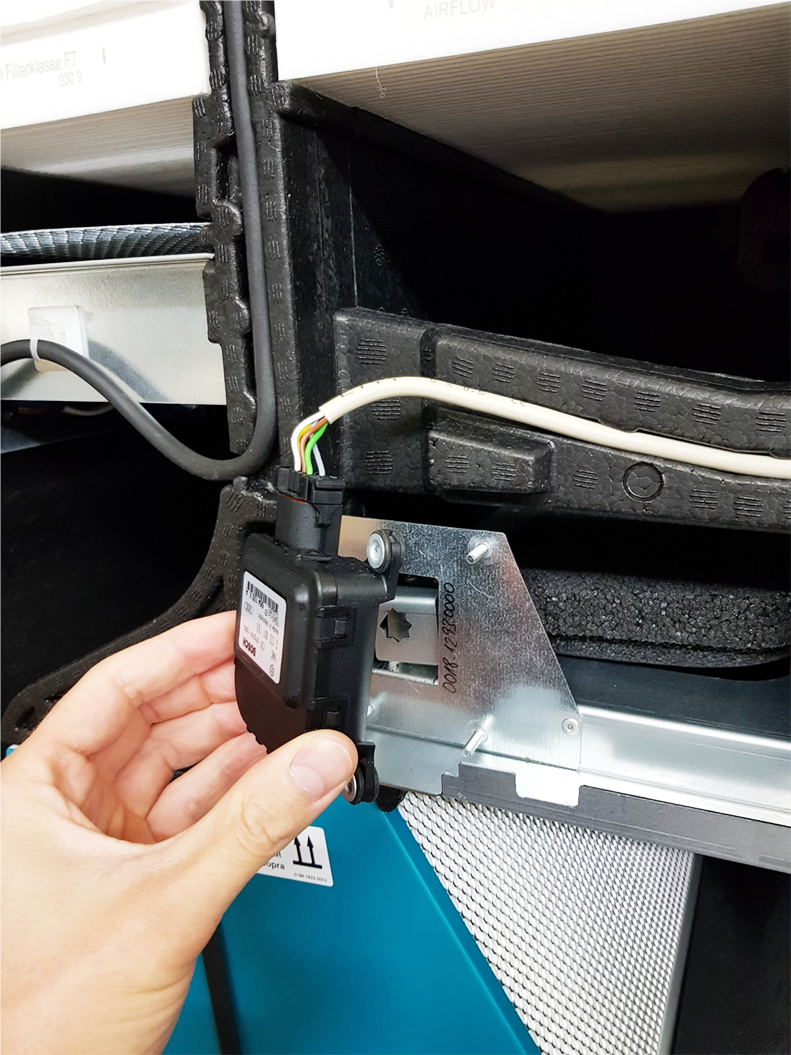

  1. Nur bei Rechtsausführungen: Bypassklappe so weit anheben, dass sich der Motor gemäß seiner Verzahnung leicht aufstecken lässt.

Abb. WS-BP-Rechtsausführung

Abb. WS-BP-Rechtsausführung

Abb. WS-BP-Rechtsausführung

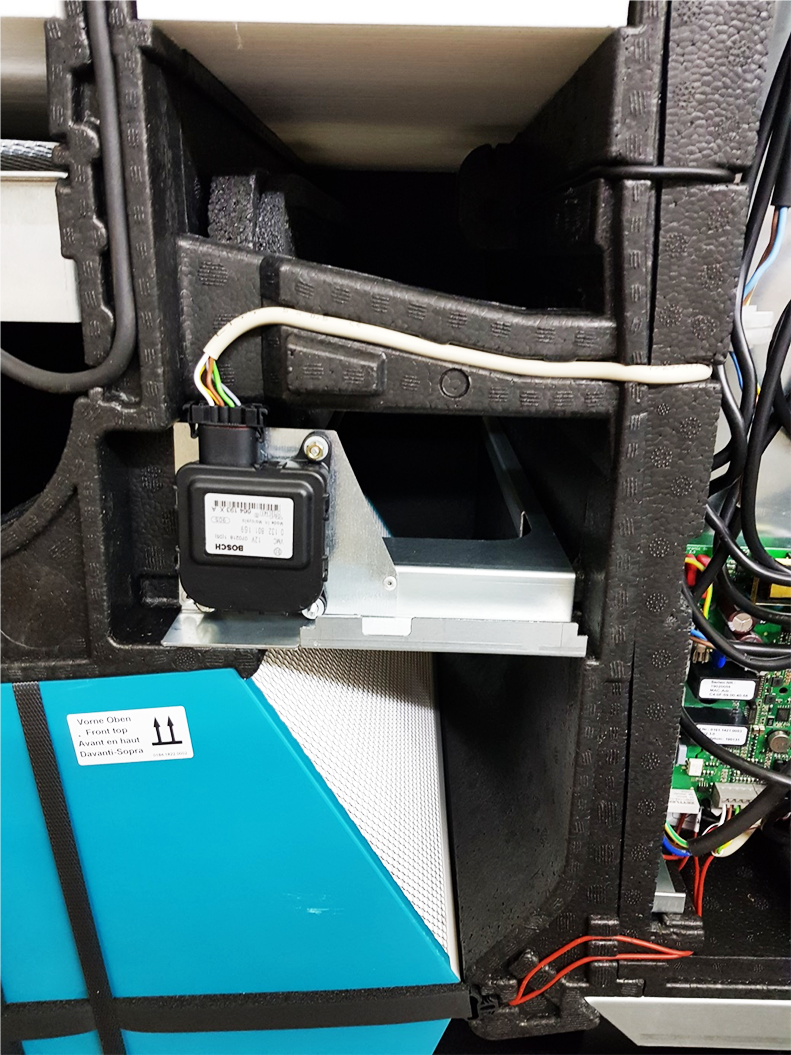

  1. Nur bei Rechtsausführungen: Bypassmotor mit 2 Muttern festschrauben.

Eine Schraube bleibt frei, da diese nicht zugänglich ist.

  1. Elektronikeinschub leicht anheben, aus dem Elektronikfach herausziehen und in den Einhängezapfen Position IV einhängen.

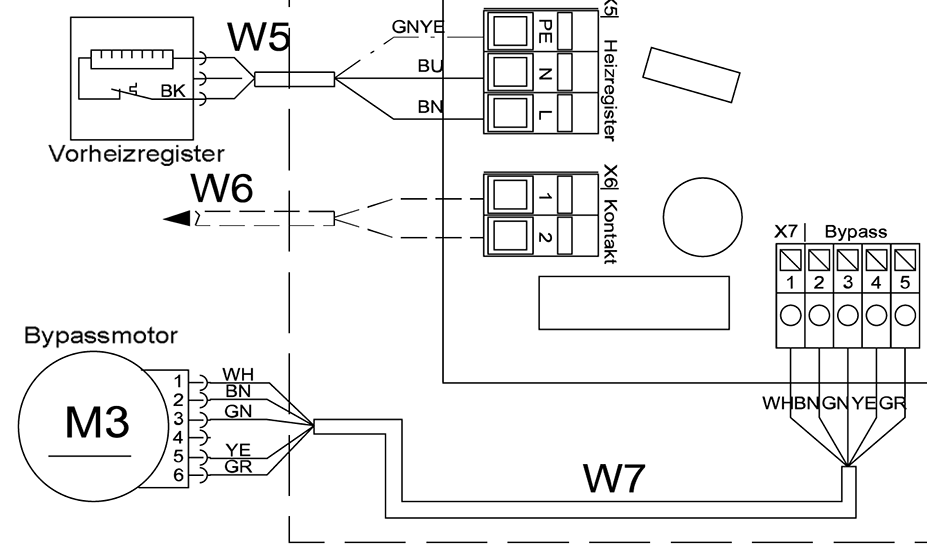

  3. Anschlussleitung Bypassmotor W7 gemäß Verdrahtungsplan auf der Hauptplatine verdrahten (Klemme X7).
  4. Elektronikeinschub in Elektronikfach einsetzen.
  5. Innenabdeckung in die untere Gehäuseschiene einsetzen, schließen und mit den 4 Schrauben (Bajonettverschluss) befestigen.
  6. Frontblech in die beiden Laschen einhängen und schließen (2 Magnete).
  7. Mitgelieferten Nachrüstungsaufkleber deutlich sichtbar am Lüftungsgerät anbringen. Installierte Funktion und Datum bei WS-BP eintragen.
  8. Netzsicherung einschalten. Hauptschalter auf Position I/Ein stellen. An der Bedieneinheit RLS 1 WR schalten die LEDs ein, an einer optionalen Bedieneinheit RLS T2 WS erscheint der Startbildschirm.
  9. PC/Notebook mit dem Lüftungsgerät verbinden (USB) → Übersicht Lüftungsgerät.
  10. Inbetriebnahmesoftware aufrufen. Verbindung per USB wählen. Der Startbildschirm erscheint.
  11. Parameter Installateur aufrufen und den Service Code eingeben. Das Programm wechselt in die Installateurebene.
  12. Parameter Grundeinstellungen/Bypass anwählen und den Bypass mit ja aktivieren. Diese Einstellung kann auch mit dem -WebTool oder an der Bedieneinheit RLS T2 WS vorgenommen werden.
  13. Lüftungsgerät mit Hauptschalter kurz ausschalten und nochmals einschalten. Das Lüftungsgerät führt nun eine Referenzfahrt durch und schließt den Bypass (senkrechte Stellung).

Bei Anwahl der Jahreszeit Winter oder bei Lufteintrittstemperatur < 5 °C wird der Bypass automatisch gesperrt.

Für weitere Informationen siehe Bedienungsanleitung des Lüftungsgerätes.
