WS 160 Flat: Montagehilfe-Set Frontabdeckung

GEFAHR Schwere Verletzungen durch Absturz oder Quetschungen, falls die Frontabdeckung herabfällt.

Unbedingt das Montagehilfe-Set Frontabdeckung installieren, um die Frontabdeckung bei Montagearbeiten zu sichern. Die Frontabdeckung ist sehr schwer. Deshalb stets zu zweit arbeiten. Schutzhelm tragen. Leitern/Gerüste und Arbeitsbereiche absichern. Die geltenden Unfallverhütungsvorschriften beachten.

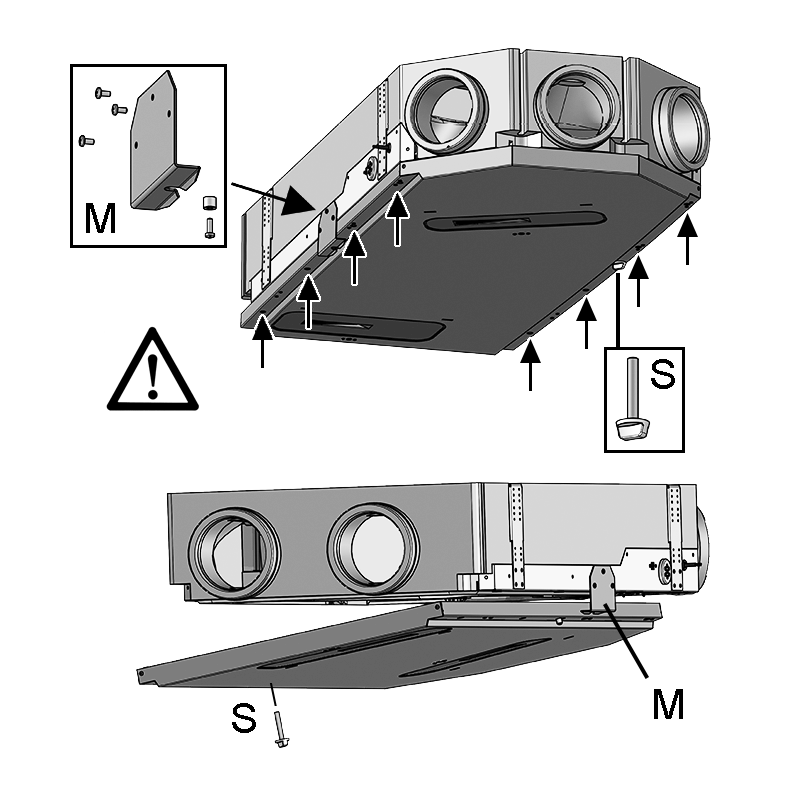

M

Montagehilfe-Set Frontabdeckung

S

Sicherungsschraube

  1. Die Frontabdeckung-Montagehilfe gemäß Abbildung befestigen.
  2. Sicherungsschraube gegenüberliegend anbringen. Vor der Erstmontage nicht erforderlich, wenn sich das Lüftungsgerät am Boden befindet.
  3. Die 8 Schrauben der Frontabdeckung entfernen.
  4. Sicherungsschraube herausdrehen.
  5. Frontabdeckung abnehmen.
  6. Bei der Erstmontage an der Decke oder Wand die Luftfilter und den Wärmetauscher herausnehmen.

Beim Einau der Frontabdeckung umgekehrt vorgehen. Darauf achten, dass die Abdeckung richtig sitzt und keine Fehlluft angesaugt werden kann.
