WS 300 Flat : kit d'auxiliaire de montage du cache de protection avant

DANGER Blessures graves par chute ou écrasement en cas de chute du cache de protection avant.

Installer impérativement le kit d'auxiliaire de montage du cache de protection avant afin de sécuriser le cache de protection avant lors des travaux de montage. Le cache de protection avant est très lourd. C'est pourquoi il faut toujours travailler à deux. Porter un casque de protection. Sécuriser les échelles / échafaudages et les zones de travail. Respecter les prescriptions de prévention d'accident en vigueur.

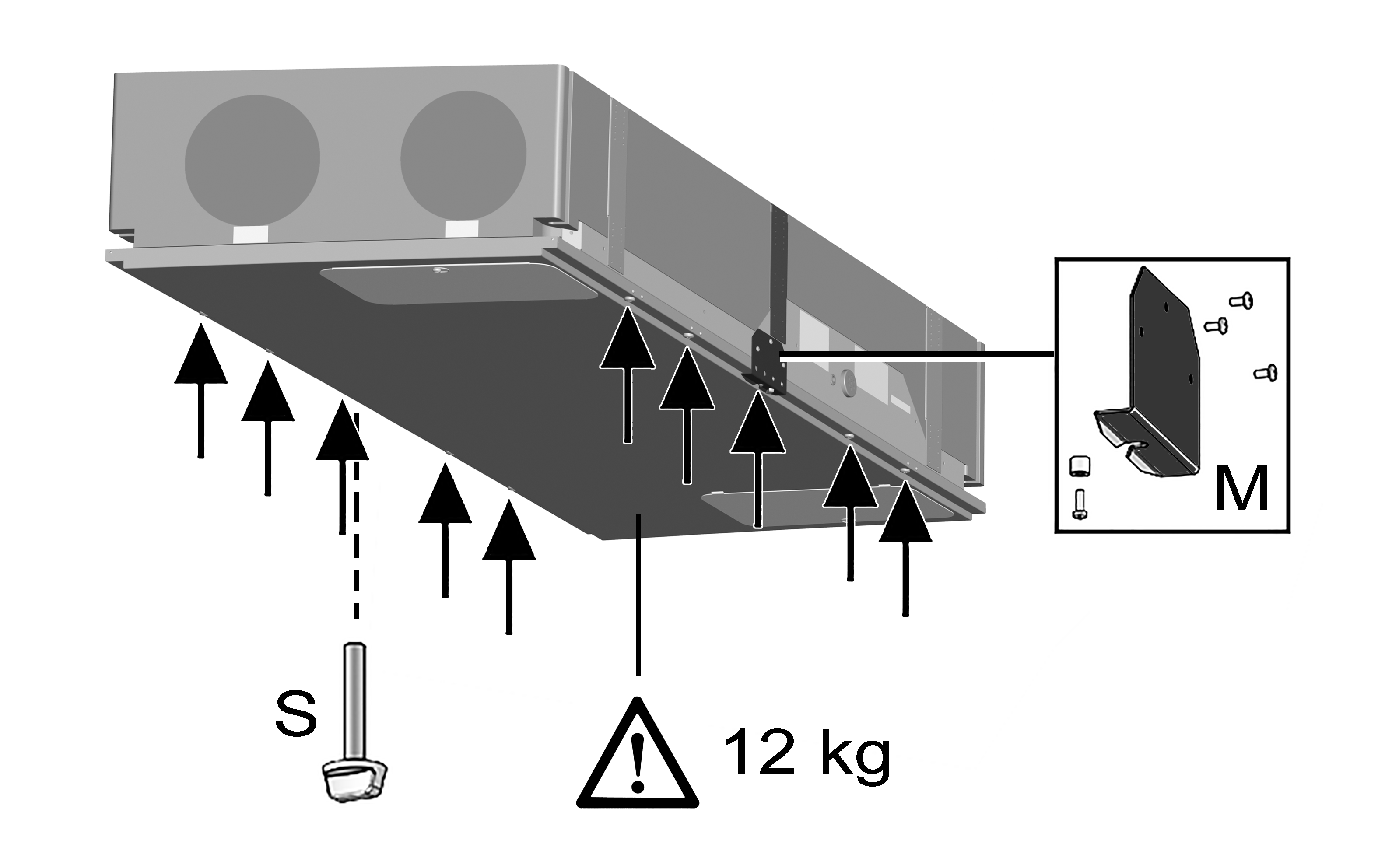

M

Kit d'auxiliaire de montage du cache de protection avant

S

Vis de blocage

  1. Fixer l'auxiliaire de montage du cache de protection avant conformément à la figure.
  2. Placer la vis de blocage du côté opposé. N'est pas nécessaire avant le premier montage si l'appareil de ventilation se trouve au sol.
  3. Retirer les 10 vis du cache de protection avant.
  4. Dévisser la vis de blocage.
  5. Retirer le cache de protection avant.
  6. Lors du premier montage (plafond, mur), retirer les filtres à air et l'échangeur de chaleur.

Lors du montage du cache de protection avant, reprendre les opérations dans le sens inverse. Veiller à la bonne assise du cache de protection pour éviter toute infiltration d'air.
