Elektrischer Anschluss

Beachten Sie die geltenden Vorschriften für Elektroinstallationen, z. B. DIN EN 50110-1 und DIN EN 60204-1, in Deutschland insbesondere VDE 0100 mit den entsprechenden Teilen.

GEFAHR durch elektrischen Schlag

Beachten Sie die Sicherheitsregeln der Elektrotechnik. Vor dem Abnehmen von Abdeckungen und vor Elektroinstallationen alle Versorgungsstromkreise abschalten, Netzsicherung ausschalten, die Spannungsfreiheit feststellen, gegen Wiedereinschalten sichern und ein Warnschild sichtbar anbringen.

GEFAHR Kurzschluss-/Brandgefahr bei eindringender Feuchtigkeit in das Elektronikfach. Kurzschlüsse und Brand können zu schweren Verletzungen mit Todesfolgen führen.

Für eine korrekte, dichte Leitungszuführung durch die Kabeldurchführungen und Membran-Langlochtülle sorgen.

VORSICHT Verletzungsgefahr durch scharfe Kanten an Blech-/Gehäusedurchbrüchen oder im Elektronikfach.

Schutzhandschuhe benutzen. Anschlussleitungen vorsichtig in das Gerät führen. Leitungen nicht beschädigen.

Der Elektronikeinschub lässt sich bei zu kurzen Anschlussleitungen nicht ganz herausziehen und am Gehäuse einhängen. Innerhalb des Lüftungsgerätes für genügend lange Anschlussleitungen sorgen.

Eine feste Verdrahtung für den Netzanschluss ist vorgeschrieben. Die Netzleitung ist geräteintern bereits fertig verdrahtet und aus dem Gerät herausgeführt.

Elektronikeinheit mit Hauptplatine aus dem Lüftungsgerät nehmen und wie nachfolgend beschrieben einhängen.

  1. Netzsicherung ausschalten und gegen Wiedereinschalten sichern.
  2. Frontblech und Innenabdeckung entfernen → Wandmontage Lüftungsgerät.

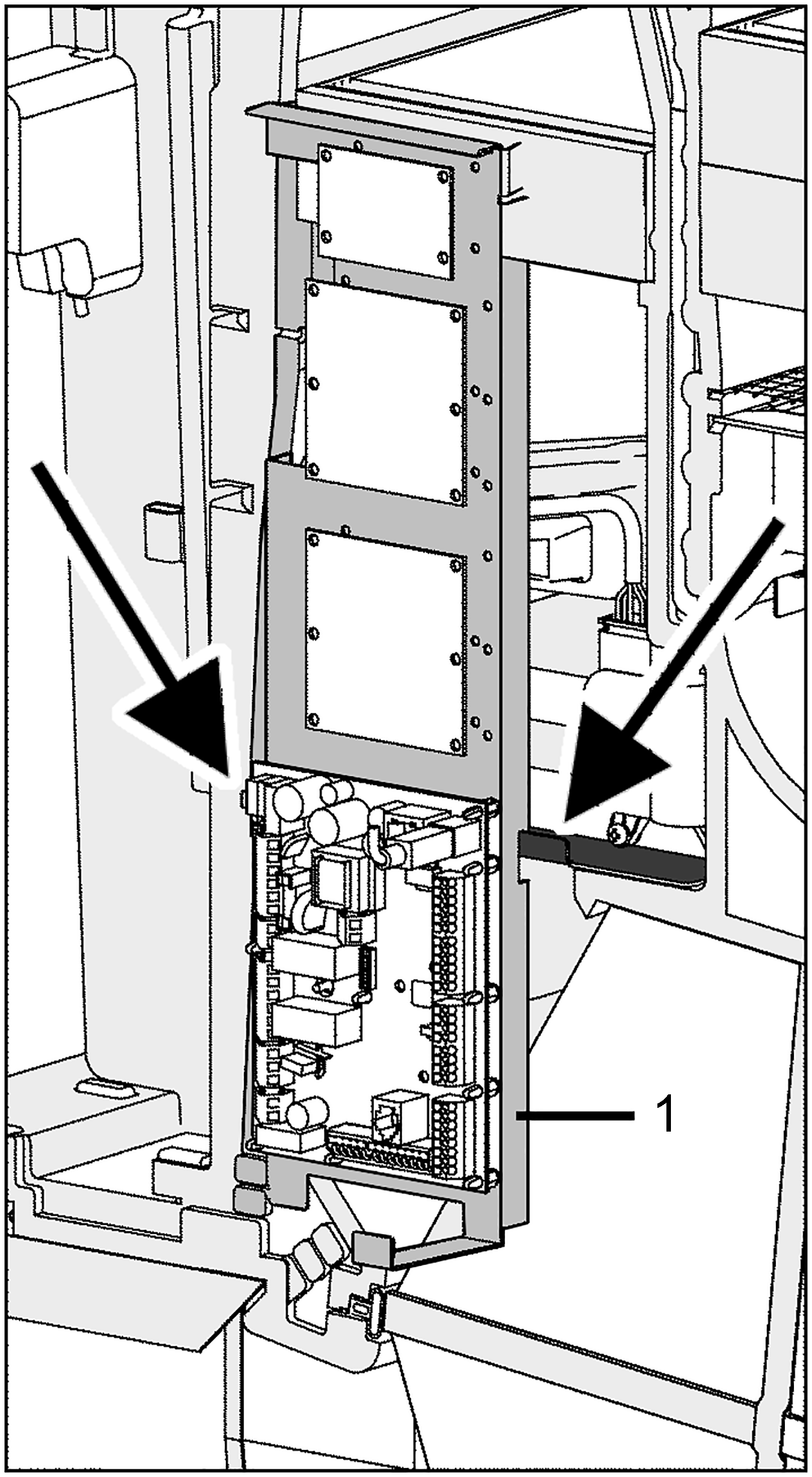

Abb. Lüftungsgerät in Linksausführung, Rechtsausführung spiegelbildlich

1

Elektronikeinschub

Pfeil

Einhängezapfen

  1. Elektronikeinschub (mit Hauptplatine) anheben und aus dem Elektronikfach herausziehen.

Bypassgeräte sind mit Einhängezapfen [Pfeile] zum Einhängen des Elektronikeinschubs ausgestattet.

  1. Optionale Zusatzplatine(n) ZP 1 und/oder ZP 2 auf den Steckplätzen installieren und mit beigefügten Anschlusskabeln anschließen.
  2. DIP-Schalter-Einstellungen prüfen und ggf. anpassen. Für elektrischen Anschluss und DIP-Schalter-Einstellungen → Montageanleitung des Zubehörs (z. B. Zusatzplatine).
  3. Optionales KNX-Steckmodul K-SM oder EnOcean-Steckmodul E-SM auf Steckplatz X01 der Hauptplatine stecken.

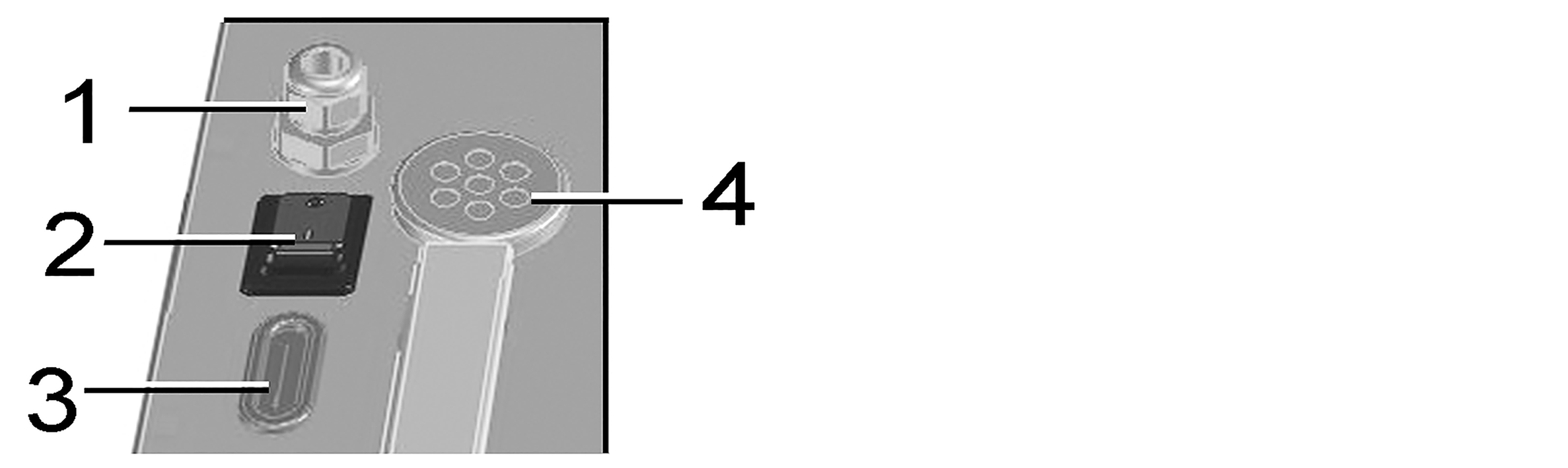

  4. 1

    Kabeldurchführung

    2

    Kabeldurchführung

    3

    Hauptschalter

    4

    Membran-Langlochtülle

  5. Anschlusskabel der Bedieneinheiten und Zusatzkomponenten durch Kabeldurchführung [1] oder [2] in das Lüftungsgerät führen. Dichtigkeit (IP-Schutz) sicherstellen.
  6. Elektrischen Anschluss gemäß Verdrahtungsplan vornehmen. Für Anschlussvarianten der Zusatzkomponenten → Montageanleitung des Zubehörs.
  7. Elektronikeinschub in Elektronikfach einsetzen.
  8. Innenabdeckung in die untere Gehäuseschiene einsetzen, schließen und mit den 4 Schrauben (Bajonettverschluss) befestigen.
  9. Frontblech in die beiden Laschen einhängen und schließen (2 Magnete).
  10. Netzsicherung einschalten.
  11. Hauptschalter auf Position I/Ein stellen. Die LEDs an der RLS 1 WR schalten ein.
  12. Bedieneinheit(en) installieren → Verdrahtungspläne.
  13. Funktionstest durchführen und Lüftungsgerät in Betrieb nehmen → Inbetriebnahme.
