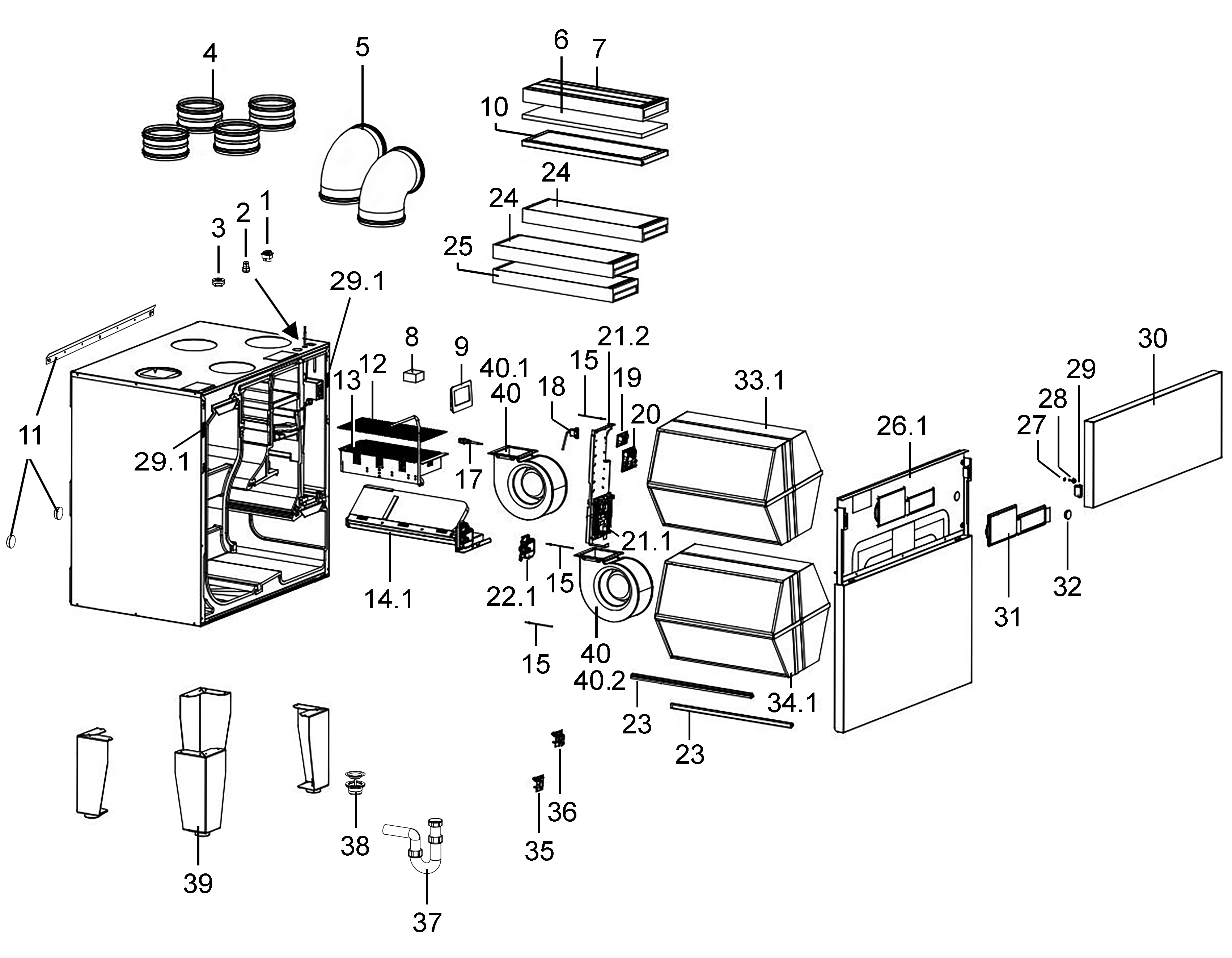

Ersatzteile WS 320/470 und WR 310/410 (Ausführung RECHTS)

Pos.

Bezeichnung

Artikel-Nr.

1

Geräteschalter

0157.1178.0000

2

Kabelverschraubung

0192.0585.0000

3

Kabeldurchführung 7-fach

0192.0586.0000

4

Steckverbinder SVR 160 mit Lippendichtung (1 Stück)

0055.0185

5

Rohrbogen 90° B90-160 (1 Stück)

0055.0314

6

10x Ersatz-Filtermatten (Filterklasse G4) WS-EG 320/470

0092.0562

7

Aktivkohlefilter WSF-AKF 320/470

0092.0563

8

Raumluftsteuerung RLS 1 WR

0157.0809

9

Touchscreen-Bedieneinheit RLS T1 WS

0157.0835

10

Einschubrahmen für G4-Filtermatten WSG-ES 320/470

0092.0561

11

Wandhalteblech mit 2x Gummipuffer

E018.0492.0000

12

Schutzgitter

0150.0339.0000

13

Vorheizregister WS-VH 320/470

0093.1266

14.1

Bypass WS-BPR 320/470

0093.1577

15

Fühler PT 1000

0157.1244.0000

17

Feuchtesensor

0093.1270.0000

18

USB-Verlängerungskabel

0157.1251.0000

19

Zusatzplatine ZP 2

0092.0555

20

Zusatzplatine ZP 1

0092.0554

21.2

Ersatz-Steuerung komplett mit Hauptplatine, inkl. Feinsicherung

E093.1575.0000

21.1

Feinsicherung

0157.0889.0000

22.1

Stellmotor

0156.0193.0000

23

2x Dichtprofil

E192.0656.0000

24

2x Luftfilter WSG 320/470, Filterklasse G4

0092.0560

25

1x Luftfilter WSF 320/470, Filterklasse F7

0092.0559

26.1

Frontplatte komplett

E093.1576.0000

27

Haltescheibe

0192.0653.0100

28

Verschlusszapfen

0192.0653.0000

29

Magnet-Schnappverschluss

0192.0652.0000

29.1

Quadermagnet

0192.0789.0000

30

Frontblech oben
WS 320
WS 470
WR 310
WR 410


E018.1192.0000
E018.1192.0100
E018.1192.0200
E018.1192.0300

31

Filterabdeckung

0175.0296.0000

32

Blindstopfen

0175.0297.0000

33.1

Enthalpiewärmetauscher WS-ETR 320/470

0192.0788

34.1

Wärmetauscher sensibel WS-WR 320/470

0192.0787

35

EnOcean-Steckmodul E-SM

0092.0556

36

KNX-Steckmodul K-SM

0092.0557

37

Siphon 1½“ WS-SI 320/470

0092.0564

38

Ablaufventil

E176.0265.0000

39

4x Montagefüße WS-MF 320/470

0092.0558

40

Ventilatoreinheit (Ersatzventilator)
WS 300-470.
Für WS 320/WS 470 und WR 310/WR 410 (Rechts- und Linksausführung).

E156.0239.9000

40.1+
40.2

Ventilatoren-Set WS 320-470 rechts, nur für WS 320/WS470 in Rechtsausführung,
bestehend aus 2 Ventilatoreinheiten WS 300-470 und Netzfilter

E156.0239.9300
