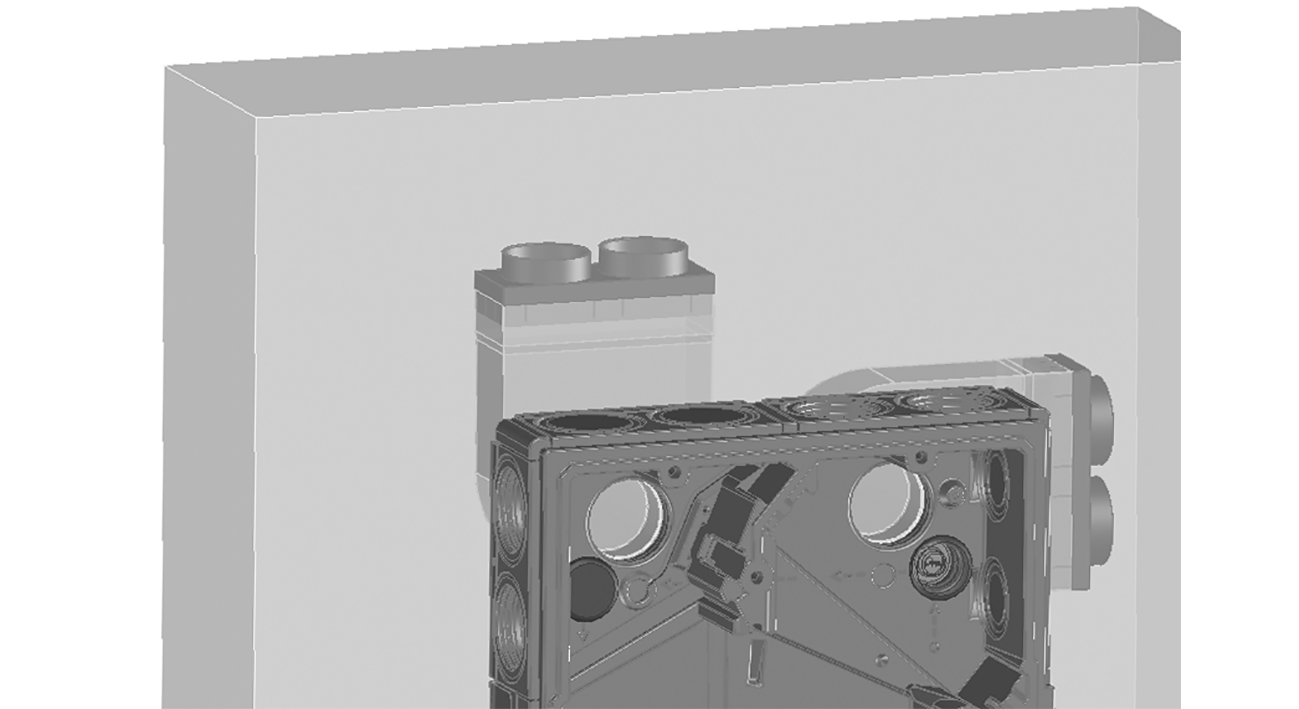

Aufputzmontage WS 75 RSAP: Zuluft/Abluft wandseitig, Anschlüsse hinten (Zweitraum)

Zusätzlich zu den seitlichen Zuluft- und Abluftöffnungen der Powerbox H kann rückwandseitig ein weiterer Zuluft- und/oder Abluftanschluss eingerichtet werden. Der Anschluss der Rohrleitungen erfolgt an den Winkeln 1243267 (Fa. Witzenmann). Diese werden vor der Montage des Rohbaublechs RSAP positionsgenau in der Wand installiert.

  1. Aus dem Rohbaublech RSAP mit einem Hammer die vorgestanzten Zuluft- und/oder Abluft-Blechdurchbrüche herausdrücken.
  2. Montageort vorbereiten → voriges Kapitel. Wie dort in Schritt 2 bis 6 beschrieben vorgehen. In Schritt 2 zusätzlich die Mitten der Zuluft- und Abluftbohrung anzeichnen.
  4. Aussparungen für die Winkel 1243267 (Fa. Witzenmann) in der Wand anbringen. Dabei die exakte Position der ZUL-/ABL-Anschlüsse berücksichtigen.

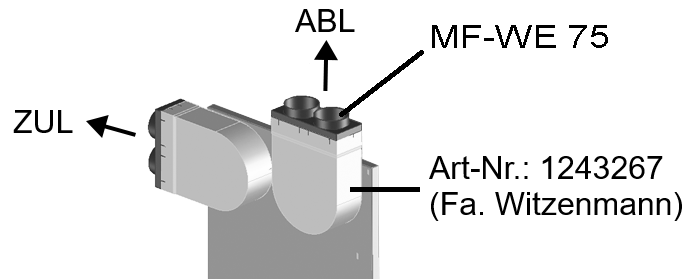

  6. Winkel 1243267 (Fa. Witzenmann) in der Wand installieren. Den Einschubadapter MF-WE75 in den Winkel 1243267 (Fa. Witzenmann) einschieben. Die Rohrleitungen werden an den Einschubadapter MF-WE75 angeschlossen. Nicht benötigte Anschlüsse mit Stopfen fest verschließen.
    ACHTUNG: Zuluft- und Abluft-Anschlussstutzen müssen bündig mit der fertig gefliesten/verputzten Wand abschließen.
    Stutzen wandseitig bündig abschneiden.
  7. Zum Abdichten an der Wand rings um den Zuluft- und Abluftstutzen einen durchgehenden Silikonstreifen anbringen (Silikon bauseitig).
  8. Weiteren Einbau wie im vorigen Kapitel, Schritt 7 bis 12, vornehmen.
