Montage apparent WS 75 RSAP : Air entrant / air sortant côté mur, raccords arrière (pièce secondaire)

En plus des ouvertures d'entrée et de sortie d'air latérales du Powerbox H, un raccord d'air entrant et / ou sortant supplémentaire peut être installé paroi arrière. Le raccordement des conduits s'effectue aux équerres 1243267 (Fa. Witzenmann). Celles-ci sont installées avec précision dans le mur avant le montage de la tôle gros œuvre RSAP.



  1. Enlever les pré-perçages de la tôle gros œuvre RSAP pour air entrant et / ou air sortant avec un marteau.
  2. Préparer le lieu d'installation → chapitre précédent. Procéder comme y décrit aux étapes 2 à 6. Dans l'étape 2, marquer également les milieux des trous d'air entrant et sortant.
  4. Réaliser les échancrures pour les équerres 1243267 (Fa. Witzenmann) dans le mur. Tenir compte également de la position exacte des raccords AE / AS.

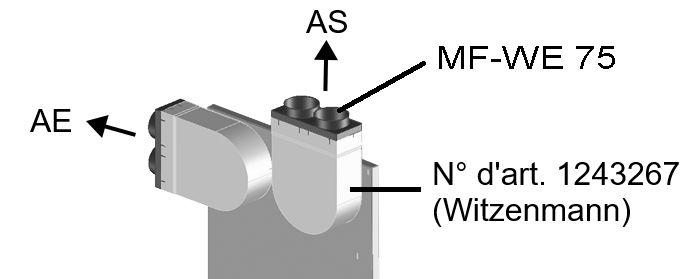

  6. Installer les coudes 1243267 (société Witzenmann) dans le mur. Insérer les adaptateurs enfichables MF-WE75 dans les coudes 1243267 (société Witzenmann). Les tuyaux sont raccordés aux adaptateurs enfichables MF-WE75. Boucher hermétiquement les raccords non utilisés à l'aide de bouchons.
    ATTENTION : les raccords d'arrivée et d'évacuation d'air doivent affleurer le mur carrelé/crépi.
    Couper les raccords à ras du mur.
  7. Pour réaliser l'étanchéité tout autour du raccord d'air entrant et sortant sur le mur, appliquer une bande de silicone continue (silicone à fournir par le client).
  8. Pour un autre montage, procéder comme décrit au chapitre précédent, étapes 7 à 12.
