Axiální potrubní ventilátor

DZR 60/86 B

Již nelze dodat
Typové číslo: 0086.0069
Výrobce: MAICO
Axiální potrubní ventilátor, DN600, třífázový, dvoje otáčky
Příklady použití: Strojní odsávání, Výstavní prostor, Mistrovna, Dílna, Výrobna
DZR 60/86 B IM0009987.PNG Axiální potrubní ventilátor, DN600, třífázový, dvoje otáčky

Charakteristika

DZR 60/86 B - Charakteristika

Výkres

DZR 60/86 B - Výkres [mm]

Počet otvorů v přírubě: 16

Technické údaje

DZR 60/86 B - Technické údaje

Typ DZR 60/86 B
Průtok 7.900 m³/h / 10.500 m³/h
Počet otáček 725 1/min / 965 1/min
Lze regulovat
Možnost reverzace
Druh napětí Třífázový proud
Napájecí napětí 400 V
Kmitočet sítě 50 Hz
Jmenovitý výkon 310 W / 600 W
IJmen 0,65 A / 1,2 A
IMax 0,9 A / 1,5 A
Druh krytí IP 55
Tepelná třída F
Přepínatelné póly (2 otáčky)
Počet pólů při vyšších otáčkách 6
Počet pólů při nižších otáčkách 8
Montážní poloha vodorovně / svisle
Materiál Ocelový plech, pozinkovaný
Hmotnost 34,6 kg
Jmenovitá světlost 600 mm
Teplota média při IMax 60 °C
Balení 1 kus
Sortiment C
GTIN (EAN) 4012799860693
Typové číslo 0086.0069



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Celkem

LWA2, vysoký (dB(A))

41

55

55

64

62

61

52

39

68

LWA2, nízký, 300 cbm proti externím 100 Pa (dB(A))

37

52

50

57

54

52

42

31

61

LWA5, vysoký (dB(A))

58

67

74

81

82

80

80

77

87

LWA5, nízký, 300 cbm proti externím 100 Pa (dB(A))

50

59

67

72

74

73

74

72

80

LWA8, vysoký (dB(A))

39

65

65

75

74

70

64

52

79

LWA8, nízký, 300 cbm proti externím 100 Pa (dB(A))

37

58

63

67

64

62

54

41

71

LWA2= akustický výkon v dB pro pouzdro.

LWA5= akustický výkon v dB pro volné sání.

LWA8= akustický výkon v dB pro pouzdro a volný výtlak.

Příslušenství

DZR 60/86 B - Příslušenství

Obecné příslušenství

Typ výrobku Jméno Typ.č. Cena*(EUR) Akce
Uzavírací klapka AS 60 0151.0337 na vyžádání
  • Na lístek s poznámkami
Uzavírací klapka, ruční RS 60 0151.0345 na vyžádání
  • Na lístek s poznámkami
Servopohon MS 2 0093.0403 na vyžádání
  • Na lístek s poznámkami
Uzavírací klapka, se servopohonem VE 60 Výběhový typ 0093.0290 na vyžádání
  • Na lístek s poznámkami
Servopohon MS 8 0157.0760 na vyžádání
  • Na lístek s poznámkami
Servopohon MS 8 P 0157.0761 na vyžádání
  • Na lístek s poznámkami
Ochranná mřížka, kovová SG 60 0150.0122 na vyžádání
  • Na lístek s poznámkami
Pružná spojovací manžeta ELA 60 0092.0273 na vyžádání
  • Na lístek s poznámkami
Pružná manžeta EL 60 0092.0093 na vyžádání
  • Na lístek s poznámkami
Spojovací a těsnící materiál BD 60 Výběhový typ 0092.0139 na vyžádání
  • Na lístek s poznámkami
Protipříruba GF 60 0056.0009 na vyžádání
  • Na lístek s poznámkami
Hrdlo GS 60 0055.0175 na vyžádání
  • Na lístek s poznámkami
Sací dýza AD 60 0180.0627 na vyžádání
  • Na lístek s poznámkami
Upevňovací patka FU 60 0036.0077 na vyžádání
  • Na lístek s poznámkami
Tlumič chvění GP 20 0092.0152 na vyžádání
  • Na lístek s poznámkami
Hlavní vypínač HS 6 0157.0737 na vyžádání
  • Na lístek s poznámkami
Otočný spínač DS 10 0157.0410 na vyžádání
  • Na lístek s poznámkami
Přepínač pólů (2 otáčky) P 2 0157.0106 na vyžádání
  • Na lístek s poznámkami
Reverz. a pólový přepínač WP 2 0157.0108 na vyžádání
  • Na lístek s poznámkami
Stykač US 16 T 0157.0769 na vyžádání
  • Na lístek s poznámkami
Termostat THR 10 0157.0774 na vyžádání
  • Na lístek s poznámkami
Termostat TH 10 0157.0764 na vyžádání
  • Na lístek s poznámkami
Termostat TH 16 0157.0748 na vyžádání
  • Na lístek s poznámkami
Hlídač proudění vzduchu LW 9 0157.0779 na vyžádání
  • Na lístek s poznámkami
Hygrostat HY 10 AP Výběhový typ 0157.0358 na vyžádání
  • Na lístek s poznámkami
Hygrostat HY 10 UP Výběhový typ 0157.0357 na vyžádání
  • Na lístek s poznámkami
Regulátor kvality vzduchu EAQ 10/1 0157.0777 na vyžádání
  • Na lístek s poznámkami
Uzavírací klapka, tahové ovládání VD 60 Již nelze dodat 0093.0108 na vyžádání
  • Na lístek s poznámkami
Hygrostat HY 5 Již nelze dodat 0157.0123 na vyžádání
  • Na lístek s poznámkami

Typový popis

Výrobek-popis

DZR 60/86 B

Krátká informace

Axiální potrubní ventilátor, DN600, třífázový, dvoje otáčky

Typový popis

Parametry

  • Potrubní pouzdro z pozinkovaného plechu, z obou stran příruby.
  • 8-listé oběžné kolo ze skelného polyamidu. Dynamicky vyvážené ve dvou rovinách, ISO1940.
  • Otvory v přírubách podle DIN EN 12220:1998.
  • DZR 56/6 B a DZR 56/4 B: Otvory v přírubách podle DIN EN 12220:1998.
  • Pro zamezení přenosu chvění do potrubí: použít pružné manžety, upevňovací patky a tlumiče chvění.
  • Vysoké krytí IP55. Výjimka EZR/DZR... D IP 54.
  • Lze instalovat v libovolné poloze.

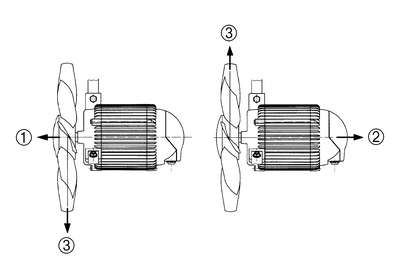

Směr proudění

  • Následující ilustrace zobrazuje směr proudění.
  1. Směr proudění A: sání přes motor, standard
  2. Směr proudění B: výtlak přes motor, na zakázku
  3. Směr otáčení
  4. Reverzní provoz: průtok se sníží cca o 35% při anomálním směru proudění.

Motor

  • Asynchronní motor, lze regulovat otáčky. Vyjímka: typ DZR 40/2 B.
  • Nelze dopravovat vzduch zcela nasycený vodní párou.
  • Reverzní provoz: průtok se sníží cca o 35% při anomálním směru proudění.

Třífázový motor

  • Typová řada DZR.
  • Napájecí napětí 400 V, 50 Hz.
  • Sériově s ochranou proti přehřátí. Výjimka: u DZR 25/4 D a ventilátorů se 2 druhy otáček (přepínatelné póly motoru) jen na vyžádání. Připojení je beznapěťově vyvedeno na svorkovnici a musí být dále vedeno na motorovou ochranu např. MV 25 nebo do obvodu cívky stykače.
  • Ventilátory s přepínatelnými póly: Ochrana proti přetížení je zaručena předem připraveným motorovým spouštěčem.

Elektrický vývod

  • Krabice se svorkovnicí a kabelovými vývodkami zvenku.

Bezpečnostní pokyny

  • Ventilátor smí být provozován jen v případě, že je zajištěna ochrana oběžného kola proti dotyku podle EN ISO 13857.

Speciální provedení

  • Na vyžádání a proti úhradě lze zajistit následující speciální provedení:
    • Speciální napětí a frekvence.
    • Studený vodič, připojen beznapěťově na svorky.
    • Otvory pro odvod kondenzované vody.
    • Ventilátory s vyšší ochranou proti korozi.
    • Vrtule (oběžná kola) z hliníku.
  • Informace k provozu ventilátorů při nižších teplotách než -20° C podáváme na vyžádání.
  • Provoz s frekvenčním měničem je nutné konzultovat s výrobcem resp. zástupcem MAICO.
  • Možnost dodání musí být vždy ověřena.
