Malý ventilátor

ECA piano H

Typové číslo: 0084.0082
Výrobce: MAICO
Vyjímečně tichý malý ventilátor s regulací vlhkosti a nastavitelným doběhem
Příklady použití: Koupelna, WC, Komora, Sklad, Sklep
Údaje k produktu
ECA piano H IM0009943.PNG Vyjímečně tichý malý ventilátor s regulací vlhkosti a nastavitelným doběhem
ECA piano H IM0008446.PNG Vyjímečně tichý malý ventilátor s regulací vlhkosti a nastavitelným doběhem

Charakteristika

ECA piano H - Charakteristika

Výkres

ECA piano H - Výkres [mm]

  1. Vstup kabelu

Technické údaje

ECA piano H - Technické údaje

Typ ECA piano H
Provedení Provedení s regulací vlhkosti se stavitelným doběhem
Průtok 80 m³/h
Počet otáček 2.400 1/min
Lze regulovat
Možnost reverzace
Druh napětí Jednofázový proud
Napájecí napětí 230 V
Kmitočet sítě 50 Hz / 60 Hz
Jmenovitý výkon 8 W
IMax 0,06 A
Druh krytí IP X4
Síťový přívod 3/5 x 1,5 mm²
Umístění Stěna / Strop
Způsob instalace Na omítku
Montážní poloha libovolný
Materiál Umělá hmota
Barva bílá, jako RAL 9016
Hmotnost 0,5 kg
Hmotnost s obalem 0,63 kg
Jmenovitá světlost 100 mm
Šířka 151 mm
Výška 151 mm
Hloubka 104 mm
Šířka s obalem 160 mm
Výška s obalem 160 mm
Hloubka s obalem 130 mm
Teplota média při IMax 40 °C
Čas doběhu 0,5 min - 18 min / Možnost doběhu při použití volitelného spínače (např. spínače světla)
Akustický tlak 26 dB(A) / Odstup 3 m, volné pole
Balení 1 kus
Sortiment A
GTIN (EAN) 4012799840824
Typové číslo 0084.0082

Příslušenství / Náhradní díly

ECA piano H - Příslušenství / Náhradní díly

Speciální příslušenství

Typ výrobku Jméno Typ.č. Cena*(EUR) Akce
Montážní deska ZM 11 0059.0696 na vyžádání
  • Na lístek s poznámkami

Obecné příslušenství

Náhradní díly

Typ výrobku Jméno Typ.č. Cena*(EUR) Akce
Kryt ABD ECA piano 2 E059.1125.9100 na vyžádání
  • Na lístek s poznámkami
Kondenzátor KS ECA ER E157.0116.0000 na vyžádání
  • Na lístek s poznámkami
Deska DPS s krytem elektroniky PL ABDE ECA piano H Výběhový typ E101.1402.0002 na vyžádání
  • Na lístek s poznámkami

Typový popis

Výrobek-popis

ECA piano H

Krátká informace

Vyjímečně tichý malý ventilátor s regulací vlhkosti a nastavitelným doběhem

Typový popis

Provedení s regulací vlhkosti se stavitelným doběhem

  • Bezbariérový výrobek, s automatickým zapnutím a vypnutím.
  • Spínací vlhkost stavitelná v rozsahu 50 % až 90 % relativní vlhkosti.
  • S přídavným spínačem lze manuálně spínat, ventilátor pak dobíhá po nastavený časový doběh.
  • Doběh stavitelný v rozsahu cca. 0,5 min až 18 min.
  • Regulace vlhkosti má přednost.
  • Nelze regulovat otáčky.

Parametry

  • Výjimečně tichý díky inovované Piano vrtuli.
  • Pro čištění lze odejmout kryt bez nástroje.
  • Kompatibilní s ECA 100 ipro a ECA předchůdci v DN100, stejné pozice otvorů pro šrouby a kabelového vedení.
  • Značka VDE.
  • Krytí IP X4 pro bezpečnost v koupelně.
  • Třída ochrany II.
  • Stabilní zpětná klapka s dlouhou životností.
  • Barva bílá, jako RAL 9016.
  • Vhodné pro trubky DN 100.
  • Pouzdro z nárazuvzdorné umělé hmoty.
  • Termická ochrana proti přehřátí.

Motor

  • Robustní motor s kuličkovým ložiskem, bezúdržbový.
  • Vhodné pro trvalý provoz.

Montážní pokyny

  • Jednoduchá montáž, kryt lze odstranit bez nářadí.
  • Montáž na stěnu nebo do stropu, při stropní montáži nutno vyvrtat otvory do krytu.

Elektrický vývod

  • Elektrický vývod pod omítkou.

Bezpečnostní pokyny

  • Ventilátory ECA piano lze použít v oblasti 2 podle DIN VDE 0100-701 (sanita).
  • Detaily viz. projekční podklady.

Obsah

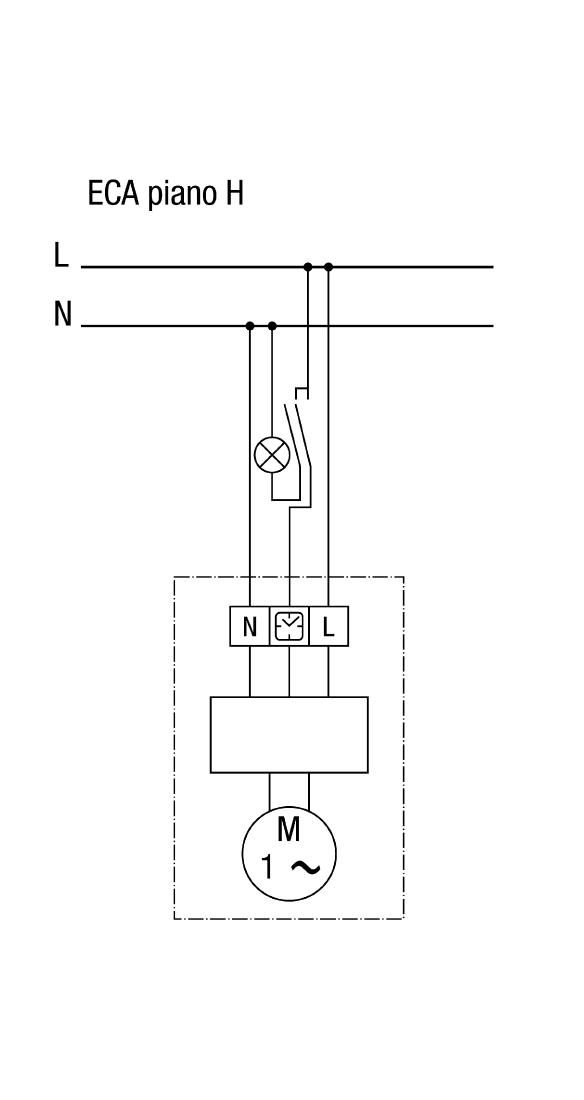

Schéma zapojení

ECA piano H - Schéma zapojení
